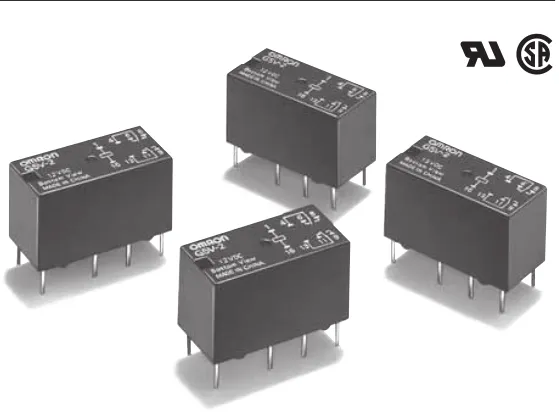

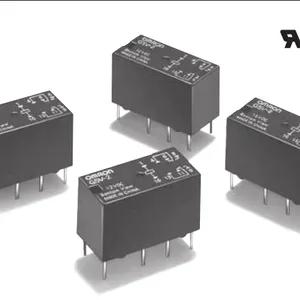

Omron/欧姆龙G5V-2系列通用型低成本、2极信号用微型继电器

一、欧姆龙G5V-2-H1-5VDC特点

1、通用的DIL端子排列

2、宽范围的接点切换领域10uA～2A

3、塑料密封型，横杆双接点为标准。高耐环境性能且高可靠性。

4、线圈接点间、同极接点间都是FCCparts68标准

5、耐高电压、线圈接点间AC1000V，同极接点间AC750V

6、取得UL/CSA认证

7、备有150mW型

8、多应用于电话相关设备、通信设备、防灾防盗设备等

9、外形尺寸：20.5*10*11.5mm

二、欧姆龙G5V-2-H1-5VDC型号标准

4、G5V-2-H1-5VDC：线圈类型/超高灵敏度型，接点极数/2极双横杆接点，接点构成为2c接点双刀双掷转换型，端子形状/印刷基板用端子，保护构造/塑料密封结构，线圈控制电压5VDC，线圈电阻为166.7欧，线圈消耗功率为150mW

三、欧姆龙G5V-2-H1-5VDC电气参数及性能

接触机构：双横杆接点

接点材质：Au合金+Ag

2、额定负载：AC125V  0.5A/DC24V  1A（适用于G5V-2-H1系列）

额定通电电流：2A

线圈与接点间耐压：AC1000V  50/60Hz 1min，

2、异极接点间耐压：AC500V 50/60Hz1min（适用于G5V-2-H1系列）

机械寿命：1500万次以上（开关频率36000次/h）

2、电气寿命：AC10万次以上，DC30万次以上（适用于G5V-2-H1系列）

2、使用环境温度（适用于G5V-2-H1系列）：-25～+70度（无结冰，无凝露）

使用环境湿度：5～85%RH

重量：约5g
