| 加工定制:是 | 品牌:交大思源 | 型号:GGD |
| 结构形式:固定式 | 额定电压:0.4kV | 额定频率:50Hz |
| 母线额定电流:3150A | 产品认证:CCC |

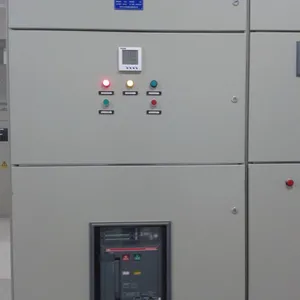

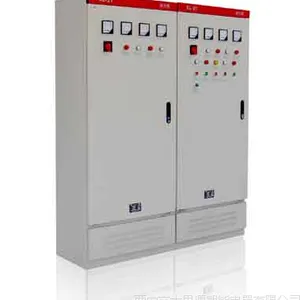

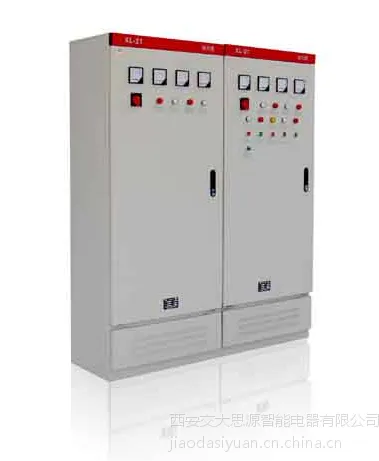

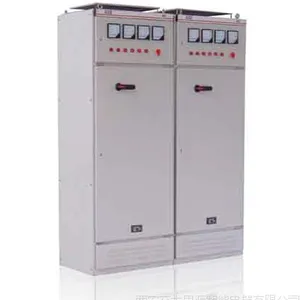

GGD型交流低压配电柜
GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流至3150A的配电系统,作为动力,照明及配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部主管上级,广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分段能力高,动热稳定性好、电气方案灵活,组合方便、系列性、实用性强、结构新颖、防护等级高等特点。
GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》,GB7251《低压成套开关设备》等标准。
产品型号
G G D □ □ □
辅助电路方案代号
主电路方案代号
设计序号 1-分断能力15KA
2-分断能力30KA
3-分断能力50KA
电力用柜
电器元件固定安装、固定接线
交流低压配电柜
使用环境
周围空气温度不高于+40℃,不低于-5℃.24h内的平均温度不得高于+35℃.
户内安装使用,使用地点的海拔高度不得超过2000m。
周围空气相对湿度在温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。(例如+0℃时为90%)应考虑到由于温度变化可能会偶然产生凝露的影响。
设备安装时与垂直面的倾斜度不超过5%.设备应安装在无剧烈震动的地方,以及不足使用电器元件受到腐蚀的场所。
用户有特殊要求时可与制造厂协商解决。
技术参数
型号 | 额定电压(V) | 额定电流 (A) | 额定短路开断电流(KA) | 额定短路耐受电流(KA/1S) | 额定峰值耐受电流(KA) | ||
GGD1 |
380 | A | 1000 |
15 |
15 |
30 | |
B | 630 | ||||||
C | 400 | ||||||
GGD2 |
380 | A | 1600 |
30 |
30 |
63 | |
B | 1250 | ||||||
C | 1000 | ||||||
GGD3 |
380 | A | 3150 |
50 |
50 |
105 | |
B | 2500 | ||||||
C | 2000 | ||||||
防护等级 | IP 30 | ||||||
母线 | 三相四线制(A、B、C、PEN) 三相五线制(A、B、C、PE、N) | ||||||
