| 加工定制:是 | 品牌:交大思源 | 型号:GCS |
| 结构形式:抽出式 | 额定电压:0.4、0.66kV | 额定频率:50Hz |
| 母线额定电流:4000A | 产品认证:CCC |

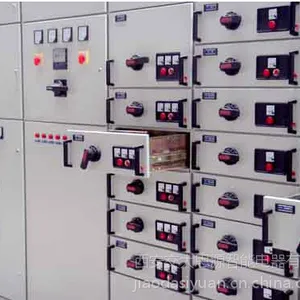

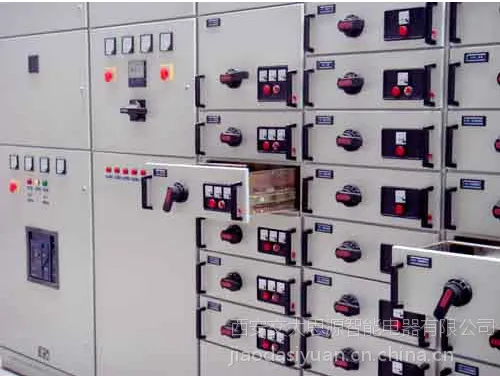

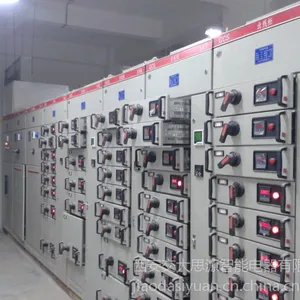

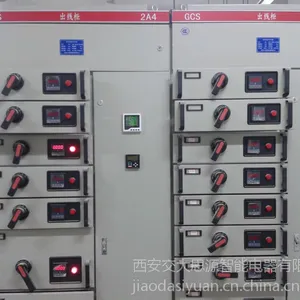

GCS型低压抽出式开关柜
GCS型低压抽出式开关柜适用于发电厂、变电站、石油、化工、冶金、纺织、高层、工矿企业等电力系统,在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz,额定工作电压为380(400)、(660)V,额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
GCS型低压抽出式开关柜的设计符合下列标准:
IEC439-1 低压成套开关设备和控制设备
GB7251 低压成套开关设备
ZBK36001 低压抽出式成套开关设备
型号涵义
G C S □ □
主电路方案代号
低压抽出式开关柜
使用环境
周围空气温度不高于+40℃,不低于-5℃.24h内的平均温度不得高于+35℃.
户内安装使用,使用地点的海拔高度不得超过2000m。
周围空气相对湿度在温度为40℃时不超过50%;在较低温度时允许有较大的相对湿度。(例如 +20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。
设备安装时与垂直面的倾斜度不超过5%.
设备应安装在无剧烈震动的地方,以及不足使用电器元件受到腐蚀的场所
用户有特殊要求时可与制造厂协商解决。
主要技术参数
主电路额定电压(V) | 交流380 400 600 | |
辅助电路额定电压(V) | 交流220 380 400 | |
额定频率(Hz) | 50(60) | |
额定绝缘电压(V) | 600 1000 | |
额定电流(A) | 水平母线 | ≤4000 |
垂直母线(MCC) | 1000 | |
母线额定短时耐受电流(KA/1s) | 50~80 | |
母线额定峰值耐受电流(KA/0.1s) | 105 176 | |
工频试验电压(V/1min) | 主电路 | 2500 |
辅助电路 | 1760 | |
母线 | 三相四线制 | A、B、C、PEN |
三相五线制 | A、B、C、PE、N | |
防护等级 | 1P3L 1P4LO | |
订货须知:
订货时用户需提供以下资料:
产品的完整型号(包括主电路方案号和辅助电路方案号)
主电路系统组合顺序图
辅助电路电气原理图
柜内电器元件清单
电路中电压、电流、时间等整定参数
与产品正常使用不符的特殊要求
