<>甲醇燃料电池教学演系统&nbs;型号:M28006

库号：M28006&nbs;&nbs;&nbs;

甲醇燃料电池教学演系统的用途

燃料电池的应用是一种正在逐步的能源利用方式。燃料电池本身是一种将存在于燃料与氧化剂中的能直接转化为电能的发电装置，当燃料和空气分别被送进燃料电池的同时，电被奇妙地出来，这与传统意义上的电池同。
该产品采用模块式设计，共分为三个单元：1、原料单元，2、发电单元，3、演单元。用户以亲自动手将各个模块逐一进行安装，再入甲醇燃料，以很直观的感受到甲醇燃料电池带来的神奇发电过程，这样既锻炼了用户的动手能力，又使其了解了该的设计及发电原理&nbs;，增了对及未来科技的探索欲，具有很的教育意义。


甲醇燃料电池发电系统发出直流电的功率：≥0.01W；
甲醇燃料电池发电系统发出直流电的电压：≥0.5V；
甲醇燃料电池发电系统发出直流电的电流：≥0.02A；
甲醇浓度：5%；
工作温度：约为20℃～100℃，建议配置甲醇溶液时使用热水；
燃料电池外形尺寸：5.8cm*5.8cm*1.85cm。

甲醇燃料电池教学演系统的设计
说明与组装
感谢您购买并使用我们的甲醇燃料电池教学演系统。在您使用前，请仔细阅读以下说明，它将提您如何规操作并延长其使用寿命。
各部分名称介绍

自用具：胶手套&nbs;（一副）；
电子天平&nbs;（一台）。

图&nbs;

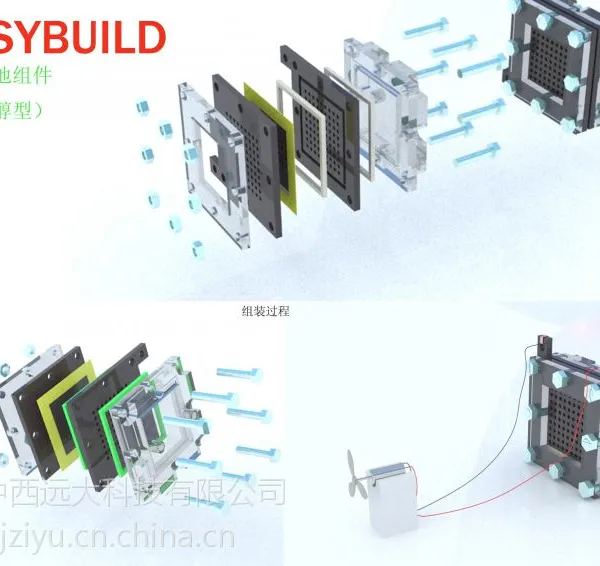

甲醇燃料电池的组装

1)将板玻璃板&nbs;（甲醇储存面）平放于桌面，擦拭干净。&nbs;

2)取密封圈&nbs;<3>&nbs;置于玻璃板&nbs;的密封槽中。

3)取一片碳板&nbs;（一面开有密封槽），置于玻璃板&nbs;的正位置。

4)取密封圈&nbs;<5>&nbs;置于碳板&nbs;的密封槽中。

5)将膜电&nbs;<6>&nbs;带有标记的面正对玻璃板&nbs;平放于碳板上。（注意：膜电完整面为正，对空气面；缺角面为负，对甲醇溶液）

6)将玻璃板板&nbs;平放于桌面，擦拭干净。&nbs;

7)取一片碳板&nbs;，置于玻璃板&nbs;的正位置。

8)将固定好碳板&nbs;的玻璃板&nbs;整体覆于玻璃板&nbs;上，碳板&nbs;紧贴膜电&nbs;<6>&nbs;。


9)将螺母&nbs;<1>&nbs;放入玻璃板&nbs;的螺母孔槽中，安放平整。适当调整位置，膜电&nbs;<6>&nbs;和碳板&nbs;<4>&nbs;与&nbs;<7>&nbs;正对且没有缝隙后，用紧固件&nbs;<9>&nbs;固定。

演系统整体装配

1)甲醇燃料电池零部件装配完成后，使用器与杯稀释出5%的甲醇溶液20ml（塑料瓶内预装30%浓度甲醇溶液），为提甲醇燃料电池启动速度，建议稀释溶液用水采用80-100℃的纯净水。

2)使用器将稀释后的甲醇溶液注入玻璃板&nbs;<2>&nbs;板。

3)将安装过风扇的小电机置于玻璃板上端的电机槽中，然后将两根导线分别接在燃料电池电和小电机的正负。（注意：接触空气的碳板面为正；接触甲醇溶液的碳板面为负）

甲醇燃料电池教学演系统的
发电原理
甲醇燃料电池由两块碳板及夹在其中间的子交换膜（EM）膜电构成。甲醇燃料电池中的电解采用子交换膜,&nbs;它既使阳产生的子自由通过,又防止阳面物及非子离子等渗漏到阴区域。从理论上讲，将甲醇和水混物送至甲醇燃料电池阳，甲醇将发生电催化氧化反应生成CO2，并释放出电子和子。阳产生的子穿过电解迁移至阴与氧气反应生成水，电子从阳经外电路转移至阴形成直流电。
将甲醇和水混物送至甲醇燃料电池的多孔阳区域,甲醇直接电催化氧化生成,并释放出子和电子，方程式如下：
阳反应：CH3OH+H2O→CO2↑+6H++6e-
在阴上氧气被还原生成水:
3/2O2+6e-+6H+→3H2O
电池的总反应是:
CH3OH+3/2O2→CO2↑+H2O

（如上图）直接甲醇燃料电池是子交换膜燃料电池（EMFC）的一种变种，它直接使用甲醇在阳转换成和氢，然后如同标准的子交换膜燃料电池一样，氢再与氧反应。这种电池的工作温度为120℃，比标准的子交换膜燃料电池略，其效率约在40%左右。
甲醇燃料电池教学演系统的测试

按意图步骤组装好甲醇燃料电池后，戴上胶手套向玻璃板上一侧装置孔甲醇溶液。接通开关，看见风扇小叶片开始旋转。此时，使用万用表测甲醇燃料电池两侧石墨电，
测出电压约为0.4V&nbs;（估值为0.5V）；
电流约为0.02A（估值为0.02A），
则测试正常。
提：
1.&nbs;如按上述步骤小风扇能正常工作，则考虑安装规，接线问题；
2.&nbs;关于甲醇燃料电池教学演系统使用方法、思维导航、数据分析及拓展，详情请参见《甲醇型燃料电池演系统教学辅助材料》。
