| 品牌：巨晨 | 型号：DMZ73X-16C | 连接形式：法兰 |
| 主体材料：碳钢 | 公称通径：200mm | 适用介质：水 |
| 材质：碳钢 | 密封形式：软密封型 | 标准：国标 |
| 外形：中型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：手轮 | 用途：流量控制 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：直通式 | 规格：200 |

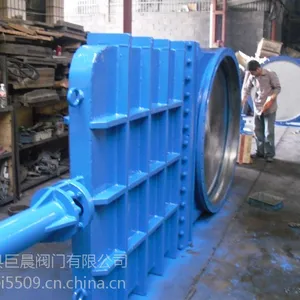

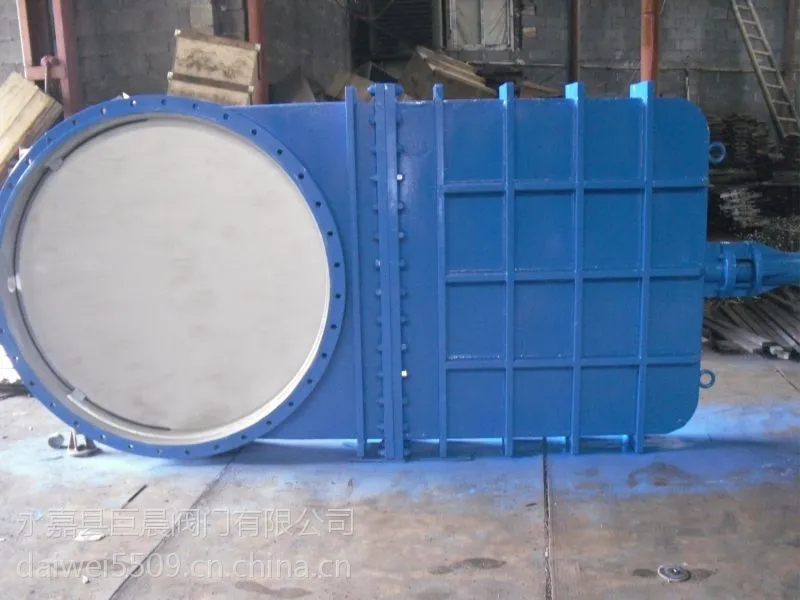

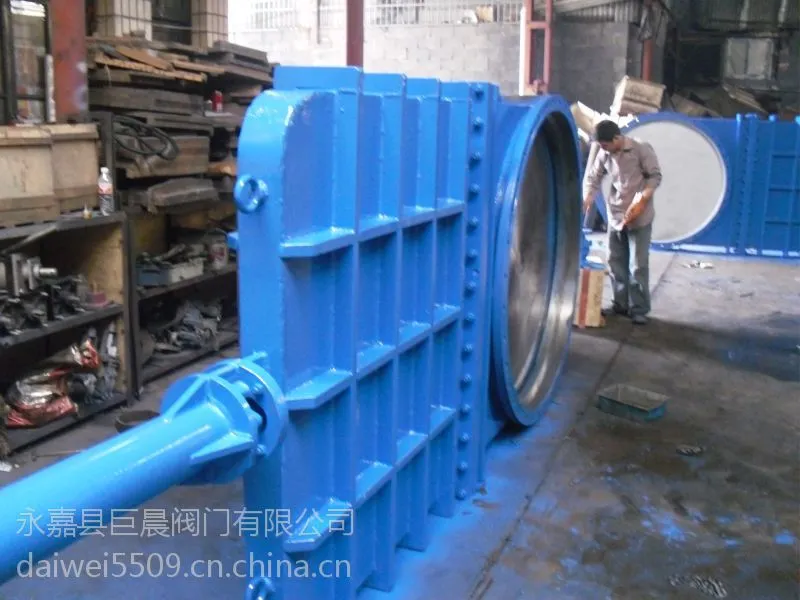

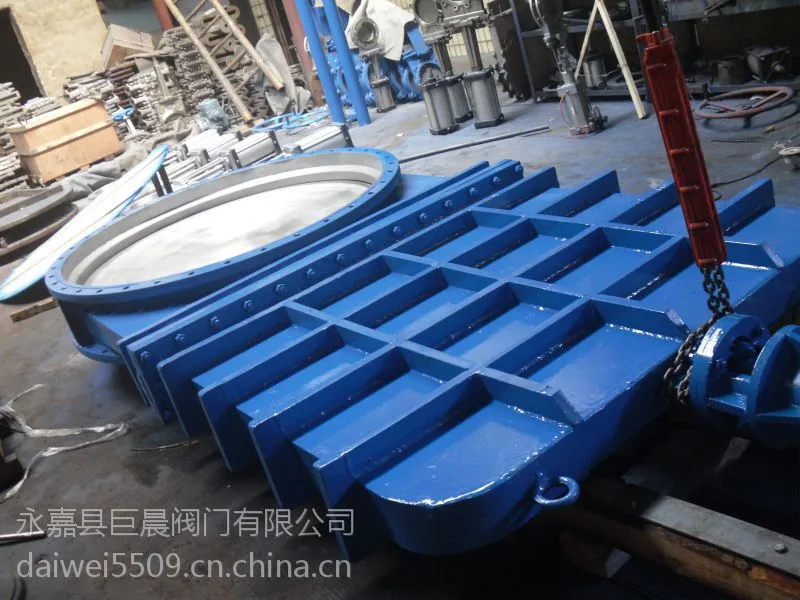

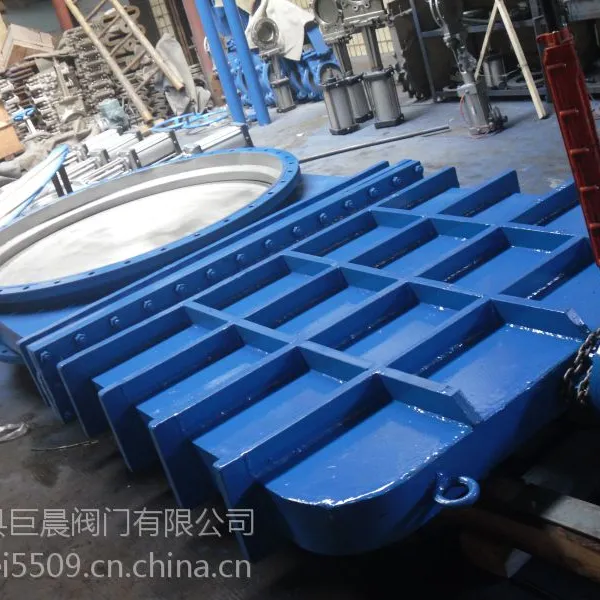

DMZ73X/H/Y-16C手动暗板刀型闸阀，暗杆刀型闸阀具有结构简单紧凑、设计合理、轻型节材、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，***解决了普通闸阀、平板闸阀、截止阀、调节阀、蝶阀、球阀等阀门的重量大、流阻大、面积大、难安装等疑难问题，可取代通用切断阀和调节阀，可在工作压力1.0MPa- 2.5MPa，使用温度-29-550℃情况下正常工作。
闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。刀型闸阀按照口径不同制成暗杆和明杆两种形式。
按控制方式可分为：手动控制、气动控制、电磁控制、模拟远程计算机控制。
DMZ73X/H/Y-16C手动暗板刀型闸阀，暗杆刀型闸阀按传动方式可分为：手动（手轮、手动拉链）、蜗轮蜗杆传动（正齿轮传动、伞齿轮传动）、气动、电动、液动等；
刀型闸阀连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
刀型闸阀内部可制成V形、三角形、五角形通道。 V型闸板可作为调节控制使用。

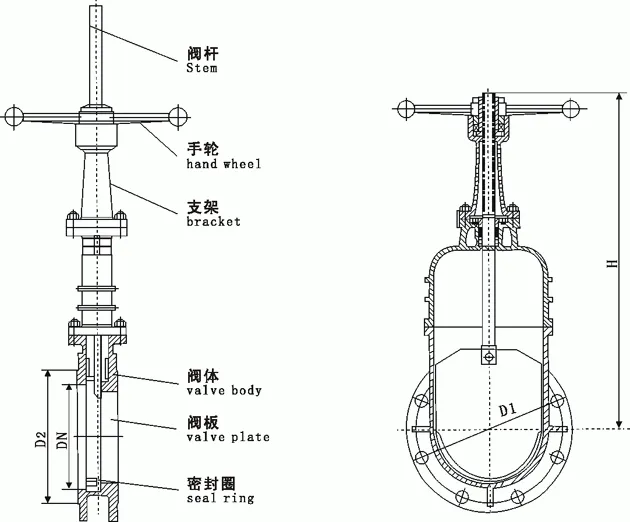

DMZ73X/H/Y-16C手动暗板刀型闸阀，暗杆刀型闸阀主要外形及连接尺寸(mm)
MPa | DN | L | D | D1 | D2 | H | N-M | D0 |
1.0 | 50 | 43 | 160 | 125 | 100 | 330 | 4-M16 | 180 |
65 | 46 | 180 | 145 | 120 | 360 | 4-M16 | 180 | |
80 | 46 | 195 | 160 | 135 | 390 | 4-M16 | 220 | |
100 | 52 | 215 | 180 | 155 | 440 | 8-M16 | 220 | |
125 | 56 | 245 | 210 | 185 | 510 | 8-M16 | 230 | |
150 | 56 | 280 | 240 | 210 | 600 | 8-M20 | 280 | |
200 | 60 | 335 | 295 | 265 | 700 | 8-M20 | 360 | |
250 | 68 | 390 | 350 | 320 | 840 | 12-M20 | 360 | |
300 | 78 | 440 | 400 | 368 | 960 | 12-M20 | 400 | |
350 | 78 | 500 | 460 | 428 | 1110 | 16-M20 | 400 | |
400 | 102 | 565 | 515 | 482 | 1250 | 16-M22 | 400 | |
450 | 114 | 615 | 565 | 532 | 1380 | 20-M22 | 530 | |
500 | 127 | 670 | 620 | 585 | 1530 | 20-M22 | 530 | |
600 | 154 | 780 | 725 | 685 | 1800 | 20-M27 | 600 | |
700 | 165 | 895 | 840 | 800 | 2150 | 24-M27 | 600 | |
800 | 190 | 1010 | 950 | 898 | 2420 | 24-M30 | 680 | |
900 | 203 | 1110 | 1050 | 1005 | 2680 | 28-M30 | 680 | |
1000 | 216 | 1220 | 1160 | 1115 | 3100 | 28-M30 | 700 | |
1200 | 254 | 1450 | 1380 | 1325 | 3450 | 32-M36 | 800 | |
1.6 | 50 | 43 | 160 | 125 | 99 | 330 | 4-M16 | 180 |
65 | 46 | 185 | 145 | 120 | 360 | 4-M16 | 180 | |
80 | 46 | 200 | 160 | 135 | 390 | 8-M16 | 220 | |
100 | 52 | 220 | 180 | 155 | 440 | 8-M16 | 220 | |
125 | 56 | 250 | 210 | 185 | 510 | 8-M16 | 230 | |
150 | 56 | 285 | 240 | 210 | 600 | 8-M20 | 280 | |
200 | 60 | 340 | 295 | 265 | 700 | 12-M20 | 360 | |
250 | 68 | 405 | 355 | 310 | 840 | 12-M22 | 360 | |
300 | 78 | 460 | 410 | 375 | 960 | 12-M22 | 400 | |
350 | 78 | 520 | 470 | 435 | 1110 | 16-M22 | 400 | |
400 | 102 | 580 | 525 | 485 | 1250 | 16-M27 | 400 | |
450 | 114 | 640 | 585 | 545 | 1380 | 20-M27 | 530 | |
500 | 127 | 715 | 650 | 609 | 1530 | 20-M30 | 530 | |
600 | 154 | 840 | 770 | 720 | 1800 | 20-M36 | 600 | |
700 | 165 | 910 | 840 | 788 | 2150 | 24-M36 | 600 | |
800 | 190 | 1025 | 950 | 898 | 2420 | 24-M36 | 680 | |
900 | 203 | 1125 | 1050 | 998 | 2680 | 28-M36 | 680 | |
1000 | 216 | 1255 | 1170 | 1110 | 3100 | 28-M42 | 700 | |
1200 | 254 | 1485 | 1390 | 1325 | 3450 | 32-M48 | 800 |
DMZ73X/H/Y-16C手动暗板刀型闸阀，暗杆刀型闸阀产品特点
1. 可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。
2. 不锈钢闸板可防止腐蚀引起的密封泄漏，精磨抛光处理可获得更好的密封效果。刀板
底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和
关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进
入填料盒，可***提高刀板寿命。
3. 不锈钢阀体坚久耐用，阀体加强筋设计提高阀体强度，双头螺使用启闭更为迅速。
4. 整体的不锈钢材质，可防止腐蚀破坏。阀体、填料涵均为精密铸造，其中阀体采用凸
缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采
用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。
5. 全圆形的直流通道设计不存渣、不卡阻。
6. 科学的上密封填料函设计，使上密封安全有效，经久耐用。
7. 短结构长度，可节省原料，安装空间，也有效支持管道强度。
8. 三角形的支架节省原材料，***需要的力学性能。
9. 刀型闸阀阀体上的导向块使闸板正确运动。挤压块***闸板有效密封。
10. 刀型闸阀还可任意选用驱动机构。
11. V型闸板可作为调节阀使用。
12. 设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。
13. 阀板有5个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，
阀板不发生偏移。
DMZ73X/H/Y-16C手动暗板刀型闸阀，暗杆刀型闸阀的安装使用和维修保养方法
1. 刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2. 各连接部位螺栓，要求均匀拧紧；
3. 检查填料部位要求压紧，既***填料的密封性，也要***闸板开启灵活；
4. 用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，***与阀门要求
一致性；
5. 用户在安装阀门时，必须预留阀门驱动的必要空间；
6. 驱动装置的接线须按线路图进行；
7. 刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封
