SCZ673X-10C/16P气动穿透式插板阀，对夹式不锈钢穿透式插板阀安装使用

        1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓,要求均匀拧紧；
3.检查填料部位要求压紧，既***填料的密封性，也要***闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，***与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；



7.气动刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封.

产品执行标准

设计制造:JB/T8691-1998
结构长度:GB/T15188.2-94
法兰连接:GB/T9113.1-2000 JB/T79-94
试验与验收:GB/T13927-92
SCZ673X-10C/16P气动穿透式插板阀，对夹式不锈钢穿透式插板阀主要零部件材质

主要性能规范

SCZ673X-10C/16P气动穿透式插板阀，对夹式不锈钢穿透式插板阀主要外形结构连接尺寸

注：0.6MPa、1.0MPa、1.6MPa及美标150Lb等连接尺寸见附录。

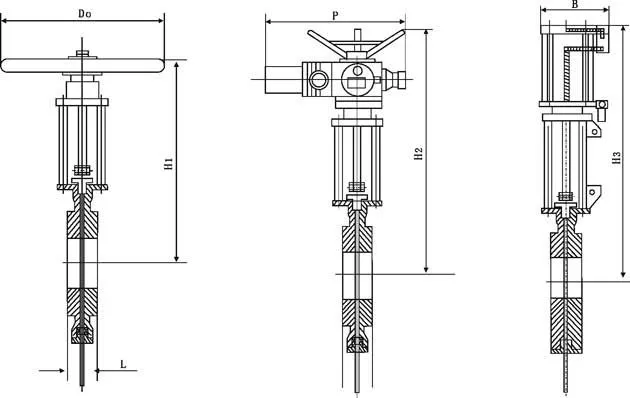

产品外形结构尺寸图

SCZ673X-10C/16P气动穿透式插板阀，对夹式不锈钢穿透式插板阀安装注意事项

1.刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既***填料的密封性，也要***闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，***与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
