PZ673X/H/F/Y-10C/16P气动不锈钢插板阀、不锈钢刀型闸阀、料浆闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。气动刀型闸阀适用于糖浆、纸浆、污水、煤浆、灰渣、粉尘、渣水混合物等介质管道。气动刀型闸阀常用作介质调节和节流使用，该刀型闸阀适合水平安装，亦倾斜安装。双作用气缸：对阀门开启和关闭的两位式控制；单作用气缸：在电路和气路切断或故障时，阀门自动开启或自动关闭。一般我们厂家配用的密封橡胶圈都是：聚四氟乙烯，它在填料介质材质中是一种耐腐蚀、耐温度很高的填料。使用温度：-38~+1100°C（具体温度范围视密封副材质和介质性质而定）。本气动刀型闸阀可以在气动执行器上加一个手动手轮机构演变成气动带手动刀型闸阀。就是指在气动装置的基础上加专手轮装置，实现手气动两用功能。

产品参数：

公称压力：0.6MPa、1.0MPa，1.6MPa,2.5MPa,150Lb

公称通径：DN50~2000mm NPS2"~48
适用温度：~38~+1100°C（具体温度范围视密封副材质和介质性质而定）
连接法兰：GB/T9113、JB/T79
法兰：ANSI B16.5、GB/T9113、JB/T29。
密封形式：软密封
泄漏量：软密封：A级（零泄漏）
配套附件：气动刀型闸阀安装法兰

型号编制说明：

阀门类型

传动类型 手动无代号

PZ673X/H/F/Y-10C/16P气动不锈钢插板阀、不锈钢刀型闸阀、料浆闸阀产品特点

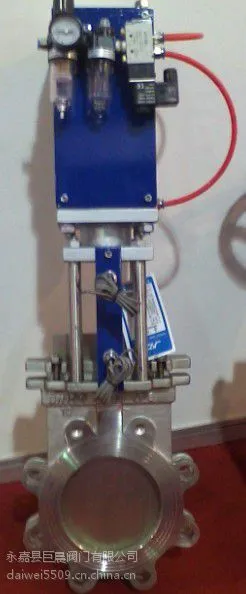

气动刀型闸阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。
气动刀闸阀结构特点：
（1）采用对夹式结构，体积小，重量轻。
（2）完全敞开的通道，可以防止介质在阀内沉积。
（3）新研制的U型封圈，可以***阀门的良好密封性。
（4）闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
（5）流阻小。
（6）安装维修方便。

设计标准

性能规范

PZ673X/H/F/Y-10C/16P气动不锈钢插板阀、不锈钢刀型闸阀、料浆闸阀零件材料
