| 品牌:中诚 | 型号:Q644F | 材质:不锈钢 |
| 连接形式:法兰 | 结构形式:浮动球球阀 | 公称通径:DN50-DN2000mm |
| 适用介质:水 | 压力环境:常压 | 工作温度:常温 |
| 标准:国标 | 流动方向:单向 | 驱动方式:气动 |
| 零部件及配件:执行器 | 用途:换向 | 类型(通道位置):三通式 |
| 作用对象:锅炉 | 规格:DN50-DN2000 |

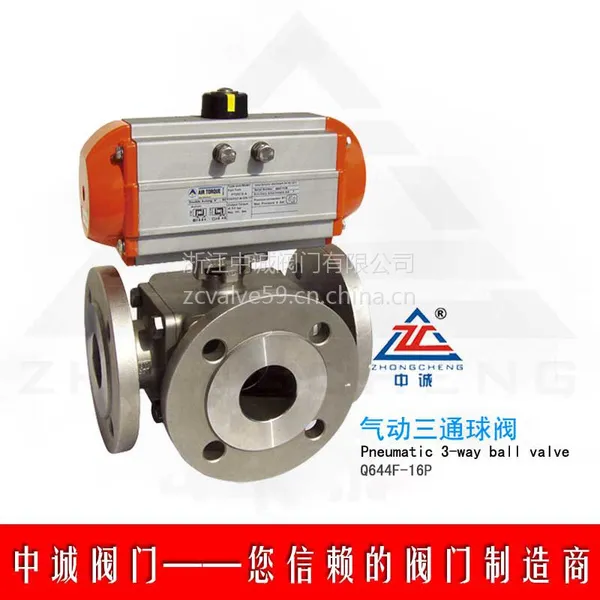

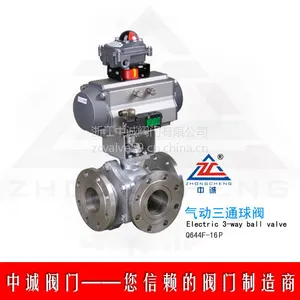

Q644气动三通球阀
气动三通球阀用途及特点
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
4,维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
气动三通球阀介质流向原理
气动三通球阀分L型和T型,介质流通方向见下图。L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:L型三通球阀适用于介质的分流、合流或流向切换,L型孔道可以使三个通道互相连通或使其中两个通道连通,三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。
气动三通球阀执行标准I 设计和制造:GB/T12237-1989; APl608。
2.检验和试验:GB/T13927-1992; APl 598。
3 法兰连接:JB/T79]一2-1994; ASME/ANSI B165。
4 结构长度:JD-2002
| 公称压力 PN | 常温 工作压力 | 壳体 试验压力 | 气密封 试验压力 | 高压密封 试验压力 |
|---|---|---|---|---|
| 1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
| 2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
| 4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
| C1aSSl50 | 2.0 | 3.0 | 0.6 | 2.2 |
气动三通球阀使用范围
| 壳体材料 | 阀座材料 | 适用温度 | 适用介质 |
|---|---|---|---|
| 碳钢C型 | 聚四氟乙烯 | ≤150℃ | 水\蒸汽 |
| 对位聚苯 | ≤300℃ | 油晶等 | |
| 铬镍钛钢P型 | 聚四氟乙烯 | ≤150℃ | 硝酸类 |
| 对位聚苯 | ≤200℃ | ||
| 铬镍钼钛钢R型 | 聚四氟乙烯 | ≤150℃ | 醋酸类 |
| 对位聚苯 | ≤200℃ |
气动三通球阀主要零件材料
| 阀体\阀盖 | GB | WCB | ZGlCrl8Ni9Ti | ZGOCfl8Nil2M02Ti | |||
|---|---|---|---|---|---|---|---|
| ASTM | WCB | CF8 | CF8M | ||||
| 球体 | GB | 2Cfl3 | 1Cfl8Ni9Ti | 0Cfl8Ni12M02Ti | |||
| ASTM | 420 | 304 | 316 | ||||
| 阀杆 | GB | 2Crl3 | 1Crl8Ni9Ti | 0Crl8Ni12M02Ti | |||
| ASTM | 420 | 304 | 316 | ||||
| 阀座\密封面 | GB | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 |
| ASTM | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 | |
| 填料 | GB | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 |
| ASTM | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | |
| 螺栓 | GB | 35 | 0Crl8Ni9 | 0Crl8Ni9 | |||
| ASTM | A193B7 | A320-B8 | A320-B8 | ||||
| 螺母 | GB | 45 | 0Cfl8Ni9 | 0Crl8Ni9 | |||
| ASTM | A1942H | A194-8 | A194-8 | ||||
