SZ-100 数显砂浆凝结时间测定仪

 一、SZ-100数显砂浆凝结时间测定仪概述

SZ-100砂浆凝结时间测定仪是根据中华人民共和国行业标准JGJ70-90《建筑砂浆基本性能试验方法》而设计的专用仪器。适用于测定墙面砂浆和砌墙砂浆以贯入阻力表示的凝结速度和凝结时间。

二、SZ-100数显砂浆凝结时间测定仪主要参数

1、检测范围：0～100N

2、试针截面积：30mm2

3、行程：50mm

4、试模内径及深度：￠145*75

5、视值精度：1%N

6、视值分辨率：0.5H

7、毛重/净重：~20kg

8、电压功率：220V/50W

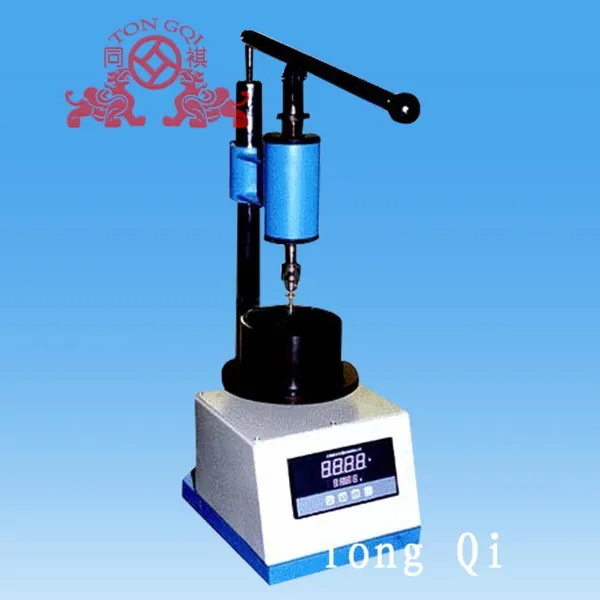

三、SZ-100数显砂浆凝结时间测定仪结构

1、手柄，2、试针，3、立柱，4、底座，5、压力显示器（与传感器连接）（普通型为刻度盘显示），6、试模，7、接触片，8、钻夹头，9、支架，10、主轴，11、限位螺母等组成。

四、SZ-100数显砂浆凝结时间则定仪原理

其原理由手柄给压力通过试针轴向下滑动，使试针插入试模内砂浆里，由于砂浆随着时间长短而凝结硬度变化，使试针得到不同的贯入阻力，在压力显示器上读出不同的压力值。

五、SZ-100数显砂浆凝结时间测定仪使用方法

1、搅拌均匀的砂浆装入试模内，离上口平面约10 mm抹平，砂浆表面泌水不清除

2、将试模放在圆盘上，此时将压力显示器清零（显示器设定见附录）

3、操作者用手将压杆垂直向下施压力，在10 S时间内将试针缓慢而均匀地垂直贯入砂浆25ml

4、压力显示器上所示为次测定值，同时将限位螺母调到适当位置，放开压杆，试针在弹簧力作用下复位

5、按每半小时重复一次，当阻力值达到0.3MPa 时改为15min测定一次，直到阻力值达到0.7MPa 为止

具体试验方法，请参照国华人民共和国行业标准JGJ70-90，关于建筑砂浆基本性能试验方法第六章，砂浆凝结时间测定仪有关规定执行。
