上海昌日CKSC-54/10-6高压串联电器HV-Series Reactors

  CKSC-54/10-6是上海昌日电子科技有限公司生产的CKSC系列高压串联电抗器，CKSC-54/10-6与并联电容器BFM-900-10-3(单相也可以 ，总容量900KVAR）相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，CKSC-54/10-6高压串联电抗器适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所

CKSC-54/10-6型号说明

CK:代表系列型号,以它作为产品型号的开头是为了让客户更好的区分电抗器的功能， 这里的CK代表串联电抗器，BK并联电抗器 QK 启动电抗器LK滤波电抗器  XK代表限流电抗器

S:代表相数，这里的S表示三相电抗器，用于补偿柜共补。,还有D代表单相电抗器，用于补偿柜分补。

C: 代表  C代表环氧浇筑系列  G代表干式绕制

54: 代表电抗器的容量，容量选择范围3-400KVAR，如果对电抗器容量不了解，可致电详询。

10:指的是电容器电压，这里的单位是KV，电压等级分为3KV，6KV，10KV， 12KV电抗器称高压电抗器，也有被称为高压串联电抗器。

6:指的是电抗率6%，常用的电抗率有5%， 6%，7%，12%，14%

CKSC-54/10-6 全称是10KV三相高压环氧浇铸电抗器

电抗器容量是 54KVAR ,电抗率6%

CKSC-54/10-6串联电抗器性能与技术参数

1. CKSC-54/10-6电抗器投入运行前的检查和试验

2. 投运前需检查电抗器线圈及引线连接，有无损坏或松动；

3. 检查所有的坚固螺丝，***坚固可靠；

4. 检查电抗器外壳和铁芯是否***性接地；

5. 检查铁芯、线圈上面是否有异物，气道是否有灰尘及异物；

6. 运行前应有压缩空气将电抗器线圈、铁芯及气道刷干净；

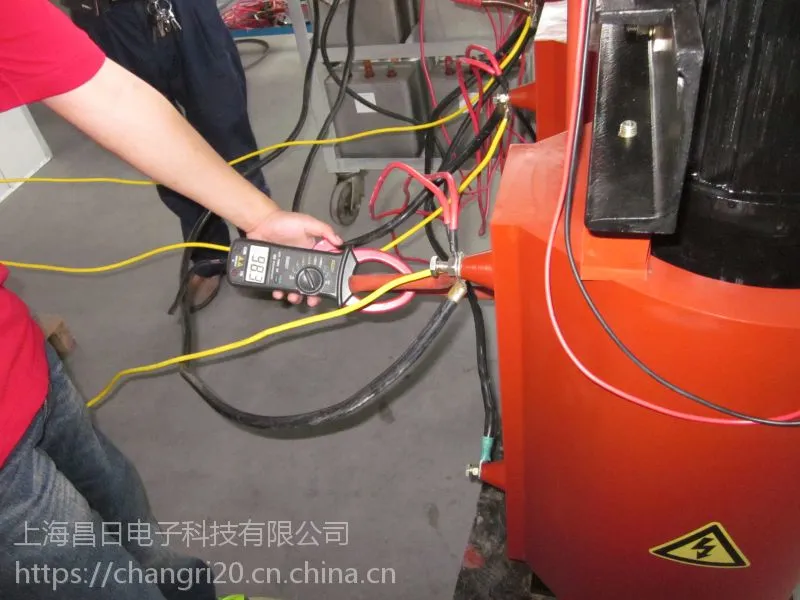

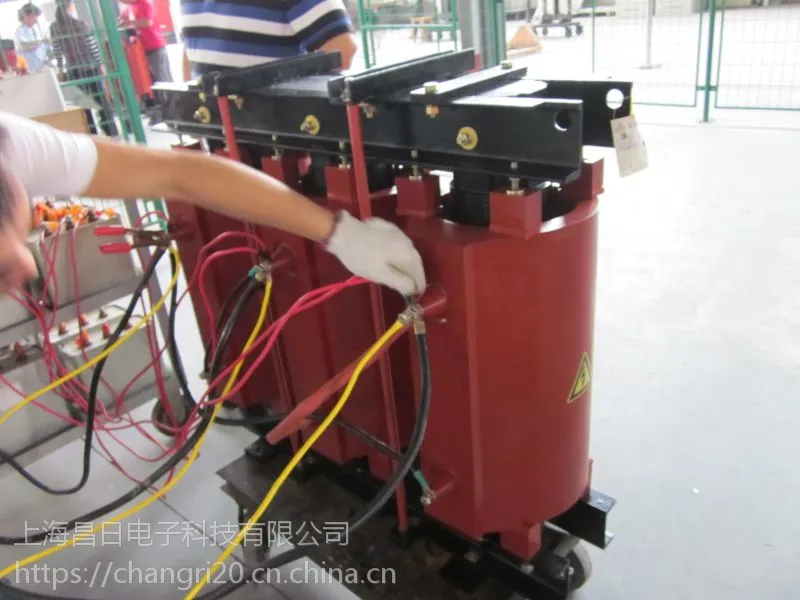

7. 投运前的产品试验

6.1铁心绝缘电阻测试：

使电抗器铁芯暂时脱离上夹件（测量结束后恢复原判），用500V兆欧表测量（相对温度≤85%）铁芯-夹件及地≥2MΩ；

6.2测量线圈的绝缘电阻测试（温度10℃-40℃，相对温度≤85%），用2500V兆欧表测量绕组对地绝缘电阻，应≥1000MΩ；

6.3直流电阻的测量

6.4外施工频耐压的试验，试验电压按出厂试验电压值的85%（见产品合格证明书上之记录），历时1分钟。见GB1094.3中关于重复绝缘试验的规定。

对装有温控器附件的电抗器进行工频耐压试验时，试验前应将温控器的所有接插件拔下，以免感应电压使温近代器遭受损坏，试验完毕，须将电抗器线圈中储存的电荷放电后，再将拔下的插头插回，并检查正确无误。检查温控风冷装置有否安装差错（请参阅温控器和风机安装使用说明书）；

1. 电抗器维护

2. 对电抗器进行维护时，应遵守安全规程，必须把电抗器与高低压电网断开；

3. 电抗器的维护工作主要是除尘，尤其是除掉气道中间的灰尘污垢，以防阻碍冷却的效果和降低绝缘性能。操作人员可按下列顺序进行维护；

2.1对线圈、引线及温控装置、风机进行全面的外观检查；

2.2可用吸尘器、干燥的压缩空气进行除尘。绝缘子、端子板及其它绝缘零件的表面，应用干布擦净；

2.3按常规测量绝缘电阻，并记录数值；

2.4检查电力线路的联结是否紧固，避免因接头松驰而引起的导体过热而发生事故；

3、检查地脚螺栓、旁拉杆、上下拉杆的紧固情况，发现松驰应及时收紧；

1. 安全要求

2. 电抗器试验、安装和维护必须由有资格的专业人员担任，并按电气设备安全操作规程进行操作；

3. 对安装外壳的电抗器应设置遮拦，遮拦和电抗器间距应大于安全距离（见表3），电抗器运行时应悬挂“有电危险”字样警告标示牌，警告标示应符合GB2894-88R的有关规定；

表3

1. CKSC-54/10-6电抗器投入运行后，禁止触摸电抗器实体（包括线圈表面），以防触电事故发生。
