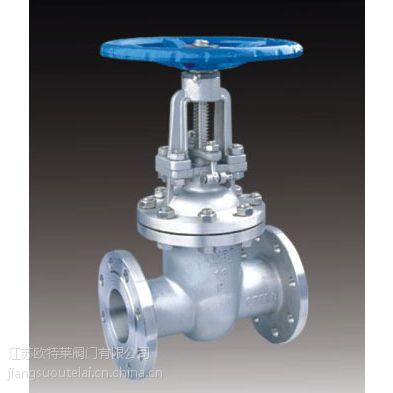

品牌: 欧特莱 | 型号:Z41W-10/16P | 连接形式:法兰 |
主体材料:不锈钢 | 公称通径:DN100mm | 适用介质:水,油品,蒸汽等。 |
材质:不锈钢 | 密封形式:硬密封型 | 标准:国标 |
外形:大型 | 流动方向:双向 | 驱动方式:手动 |
零部件及配件:配件 | 用途:调节 | 压力环境:常压 |
工作温度:常温 | 类型(通道位置):直通式 | 规格:DN100 |
1、结构紧凑,设计合理,阀门刚性好,通道流畅,流阻系数小。
2、密封面采用不锈钢和硬质合金,使用寿命长。
3、采用柔性石墨填料,密封可靠,操作轻便灵活。
4、驱动方式手动、电动、气动、液动、齿轮传动等:结构形式分弹性楔式单闸板和双闸板型式。
5、广泛用于油品、水、蒸汽及腐蚀性介质的管路上作接通或截断介质的启动装置。
公称压力 | ||||
公称压力 (Mpa) | 试验压力(Mpa) | |||
壳体 | 密封(液) | 密封(汽) | 上密封(液) | |
1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
2.5 | 3.8 | 2.8 | 2.8 | |
4.0 | 6.0 | 4.4 | 4.4 | |
6.4 | 9.6 | 7.0 | 7.0 | |
10.0 | 15.0 | 11.0 | 11.0 | |
16.0 | 24.0 | 18.0 | 18.0 |
1.6Mpa | mm | in | L | D | D1 | D2 | B | n-Φd | H | DO |
凸面法兰
16C | 15 | 1/2 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 170 | 120 |
20 | 1/3 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 190 | 140 | |
25 | 1 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 205 | 160 | |
32 | 1 1/4 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 270 | 180 | |
40 | 1 1/2 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 310 | 200 | |
50 | 2 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | 358 | 240 | |
65 | 2 1/2 | 265 | 180 | 145 | 120 | 18 | 4-Φ18 | 373 | 240 | |
80 | 3 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 435 | 280 | |
100 | 4 | 300 | 215 | 180 | 155 | 20 | 8-Φ18 | 500 | 300 | |
125 | 5 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 614 | 320 | |
150 | 6 | 350 | 280 | 240 | 210 | 24 | 8-Φ23 | 674 | 320 | |
200 | 8 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | 818 | 400 | |
250 | 10 | 450 | 405 | 355 | 320 | 30 | 12-Φ25 | 969 | 450 | |
300 | 12 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | 1145 | 500 | |
350 | 14 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | 1280 | 500 | |
400 | 16 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | 1452 | 560 | |
450 | 18 | 650 | 640 | 585 | 545 | 40 | 20-Φ30 | 1541 | 600 | |
500 | 20 | 700 | 705 | 650 | 608 | 44 | 20-Φ34 | 1676 | 640 | |
600 | 24 | 800 | 840 | 770 | 718 | 48 | 20-Φ41 | 1874 | 720 | |
700 | 28 | 900 | 910 | 840 | 788 | 50 | 24-Φ41 | 2083 | 800 | |
800 | 32 | 1000 | 1020 | 950 | 898 | 52 | 24-Φ41 | 2400 | 950 | |
900 | 36 | 1100 | 1120 | 1050 | 998 | 54 | 28-Φ41 | 2950 | 1000 | |
1000 | 40 | 1200 | 1255 | 1170 | 1110 | 56 | 28-Φ48 | 3245 | 1000 | |
1200 | 48 | 1015 | 1485 | 1390 | 1325 | 58 | 32-Φ54 | 4110 | 1000 |
