| 品牌: 欧特莱 | 材质:球墨铸铁 | 型号:200X-10/16Q |
| 连接形式:法兰 | 适用介质:水,油品,蒸汽等。 | 公称通径:DN100 |
| 结构形式:可调式 | 压力环境:常压 | 工作温度:常温 |
| 标准:国标 | 流动方向:单向 | 驱动方式:水力控制 |
| 零部件及配件:配件 | 形态:可调式 | 类型(通道位置):直通式 |
| 规格:DN100 |

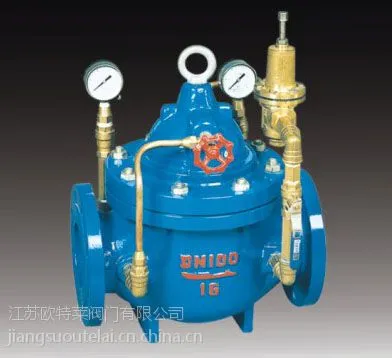

该阀是一种利用介质自身能量来调节管路的压力,通过调节减压导阀,控制主阀的出口压力,出口压力不因进口压力的变化而改变,亦不受出口用水量的变化而改变出口压力。密封性能可靠,安装、维护、调试、检查方便,使用寿命长。
| 公称压力(Mpa) | 1.0 | 1.6 | 2.5 | |
| 试验压力 (Mpa) | 壳体强度 | 1.5 | 2.4 | 3.75 |
| 密封性能 | 1.1 | 1.76 | 2.75 | |
| 公称通径(mm) | 隔膜式:50-450 活塞式:500-800 | |||
| 适用介质 | 水或类似于水的介质 | |||
| 工作温度(℃) | ≤80 | |||
| 公称直径 DN | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
| in | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 28 | 32 | |
| L | 242 | 250 | 288 | 290 | 328 | 355 | 498 | 582 | 663 | 787 | 914 | 978 | 978 | 1295 | 1448 | 1956 | |
| PN10 | D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 395 | 445 | 505 | 565 | 615 | 670 | 780 | 895 | 1015 |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 | 565 | 620 | 725 | 840 | 950 | |
| PN16 | D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | |
| PN25 | D | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | 555 | 620 | 670 | 730 | 845 | 960 | 1085 |
| D1 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 | 600 | 660 | 770 | 875 | 90 | |
| H | 265 | 310 | 350 | 460 | 520 | 570 | 695 | 780 | 905 | 1025 | 1080 | 1030 | 1135 | 1270 | 1460 | 1640 | |
| H1 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | 610 | 665 | 725 | 865 | 970 | |
备注:安装示意图中弹性座封闸阀或蝶阀任选,建议≥DN350选蝶阀。H值仅供参考,以实物实际尺寸为准。
