FS-0906变压器经济运行测试仪 型号:FS-0906

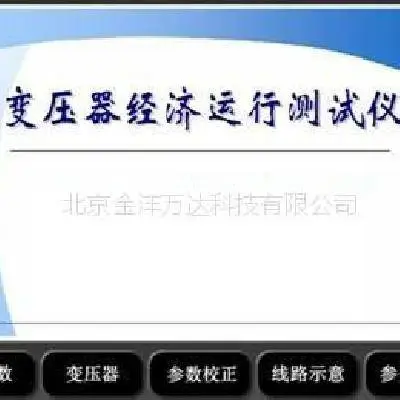

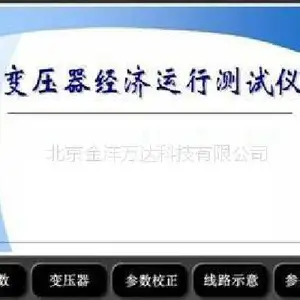

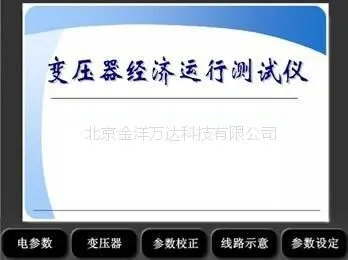

FS-0906变压器经济运行测量仪是本公司在变压器损耗参数智能测试仪的基础上研制生产的对变压器运行状态进行实时测量判定的仪器，是根据GBT--13462-2008TUW研制的测试仪器。该仪器通过8寸触摸显示屏实现人机交互，分页面分类别显示测量数据，外接数据打印机，是实时或定时记录测量数据。现场测量可以直接利用测量电源供电无需另外提供220V电源。

变压器主要性能测量指标

1.基本电参数测试项目

(1)三相交流电压Ua、Ub、Uc及电压均值U

(2)三相交流电流Ia、Ib、Ic及电流均值I

(3)电网频率F

(4)有功功率Pa、Pb、Pc及三相总有功功率P

(5)无功功率Qa、Qb、Qc及三相总无功功率Q

(6)视在功率Sa、Sb、Sc及三相总视在功率S

(7)功率因数PFa、PFb、PFc及功率因数均值PF

2.变压器空载和负载的相应参数的测量

本仪器的数据库中存储有近100种常用型号的变压器铭牌参数，

在对变压器进行测量时可针对变压器的相应型号提对应数据库中型号的相应参数，如对未知型号变压器，

即铭牌参数不全或者模糊不清以致参数提供不全的情况，

仪器的电参数测量界面中提供的空载测量和负载测量界面以供用户来实测变压器的参数。

测量方式可以选择为三相三线测量或者三相四线测量。

3.变压器经济运行状态测试/显示项目

（1)额定容量/KW

(2)平均负载系数

(3)变压器空载损耗/W

(4)变压器负载损耗/W

(5)变压器空载电流/%

(6)变压器阻抗电压/%

(7)变压器有功损耗/W

(8)变压器无功损耗/W

(9)变压器综合损耗/W

(10)变压器运行状况(分为优、良、差三种运行状态)

4.量程范围

电压 0～750V（量程用PT可扩大）

电流 0.5～600A（量程用CT可扩大）

频率 50 ± 5Hz

5.使用条件

（1）环境温度0～40℃

（2）相对温度≯85%

（3）周围无大量腐蚀性气体

6.测量精度

电压0.5级±(标称值的0.5%+量程的0.001%)±1个字；

电流0.5级±(标称值的0.5%+量程的0.001%)±1个字；

功率1.0级±(标称值的1.0%+量程的0.001%)±1个字；

功率因数值误差＜0.004

综合精度：1.0级±(标称值的1.0%+量程的0.001%)±1个字

公司承诺：质量服务承诺：

1.保修期一年，终生免费维护。

2.在保修期内，除人为因素外，任何因仪器设计、材料或工艺不当引起的缺陷、故障我们免费修理或更换。

3.接到用户通知所提供的仪器出现故障后，十分钟内回应.

4.及时向用户以优惠的价格提供所需的备品备件和易
