| 品牌:巨晨 | 型号:PZ273X/H | 连接形式:法兰 |
| 主体材料:碳钢 | 公称通径:DN300mm | 适用介质:水 |
| 材质:碳钢 | 密封形式:软密封型 | 标准:国标 |
| 外形:中型 | 流动方向:单向 | 驱动方式:电液动 |
| 零部件及配件:执行器 | 用途:放料 | 压力环境:常压 |
| 工作温度:常温 | 类型(通道位置):直通式 | 规格:DN250 |

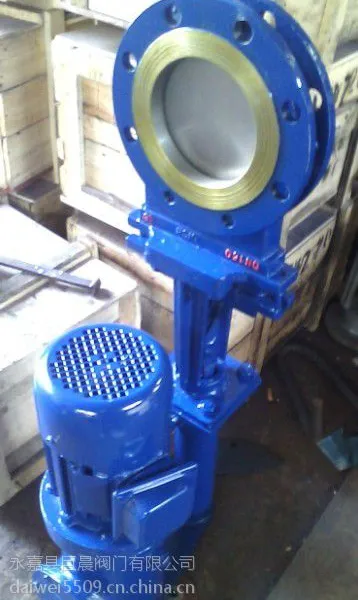

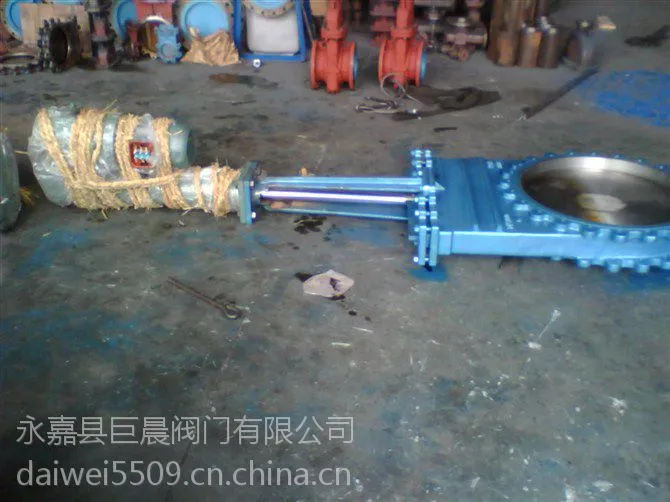

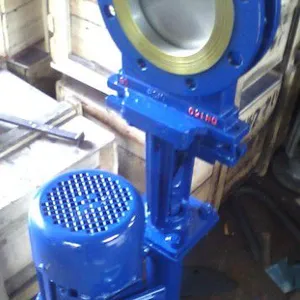

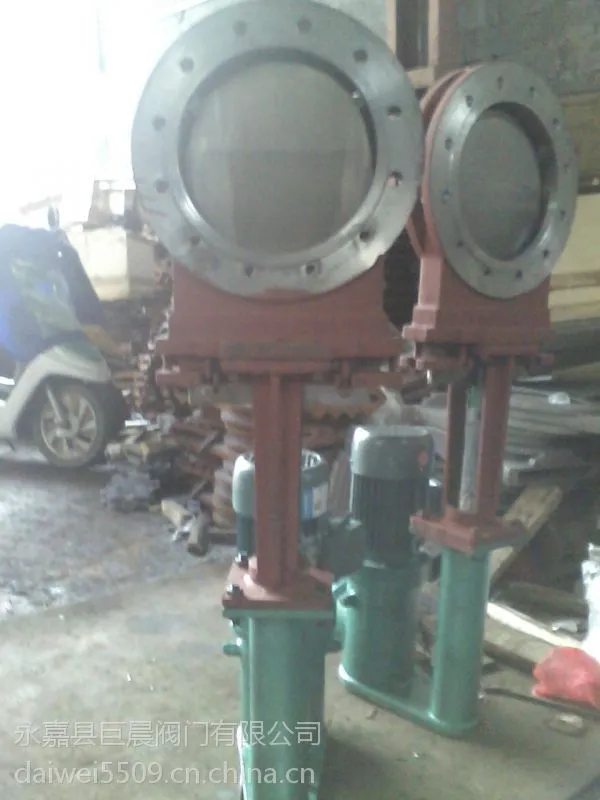

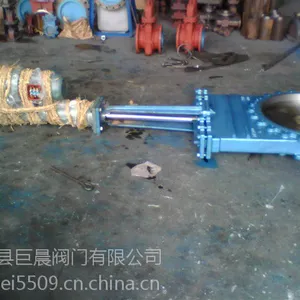

PZ273X/H/Y/F-10C/16P电液动耐磨矿浆阀、电控液动对夹式浆闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。本类阀门在管道中一般应当水平安装。
安装使用
1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既***填料的密封性,也要***闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,***与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。
PZ273X/H/Y/F-10C/16P电液动耐磨矿浆阀、电控液动对夹式浆闸阀主要性能规范
| 公称压力 (MPa) | 壳体试验 (MPa) | 密封试验 (MPa) | 工作温度 | 适用介质 |
1.0 | 1.5 | 1.1 | ≤100℃ | 纸浆、污水、煤浆、灰、渣水混合物 |
主要零部件材质
| 体、盖 | 闸板 | 阀杆 | 密封面 |
| 不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
PZ273X/H/Y/F-10C/16P电液动耐磨矿浆阀、电控液动对夹式浆闸阀主要外形及连接尺寸
| 公称压力 | DN | L | D1 | D2 | H | A | B | n-M |
| 0.6MPa | 50 | 43 | 90 | 11O | 650 | 160 | 140 | 4-M12 |
| 60 | 46 | 110 | 130 | 670 | 160 | 140 | 4-M12 | |
| 80 | 46 | 125 | 150 | 685 | 160 | 140 | 4-M16 | |
| 100 | 52 | 145 | 170 | 755 | 200 | 160 | 4-M16 | |
| 125 | 56 | 175 | 200 | 790 | 200 | 160 | 8-M16 | |
| 150 | 56 | 200 | 225 | 865 | 200 | 160 | 8-M16 | |
| 200 | 60 | 255 | 280 | 940 | 220 | 180 | 8-M16 | |
| 250 | 68 | 310 | 335 | 1030 | 220 | 180 | 12-M16 | |
| 300 | 78 | 362 | 395 | 1180 | 220 | 180 | 12-M20 | |
| 350 | 78 | 412 | 445 | 1285 | 220 | 180 | 12-M20 | |
| 400 | 102 | 462 | 495 | 1390 | 240 | 220 | 16-M20 | |
| 450 | 114 | 518 | 550 | 1500 | 240 | 220 | 16-M20 | |
| 500 | 127 | 568 | 600 | 1600 | 240 | 220 | 16-M20 | |
| 1.0MPa | 50 | 43 | 100 | 125 | 650 | 160 | 140 | 4-M16 |
| 60 | 46 | 120 | 145 | 670 | 160 | 140 | 4-M16 | |
| 80 | 46 | 135 | 160 | 685 | 160 | 140 | 4-M16 | |
| 100 | 52 | 155 | 180 | 755 | 200 | 160 | 8-M16 | |
| 125 | 56 | 185 | 210 | 790 | 200 | 160 | 8-M16 | |
| 150 | 56 | 210 | 240 | 865 | 200 | 160 | 8-M20 | |
| 200 | 60 | 265 | 295 | 940 | 220 | 180 | 8-M20 | |
| 250 | 68 | 320 | 350 | 1030 | 220 | 180 | 12-M20 | |
| 300 | 78 | 368 | 400 | 1180 | 220 | 180 | 12-M20 | |
| 350 | 78 | 428 | 460 | 1285 | 220 | 180 | 16-M20 | |
| 400 | 102 | 482 | 515 | 1390 | 240 | 220 | 16-M20 | |
| 450 | 114 | 532 | 565 | 1500 | 240 | 220 | 20-M22 |
