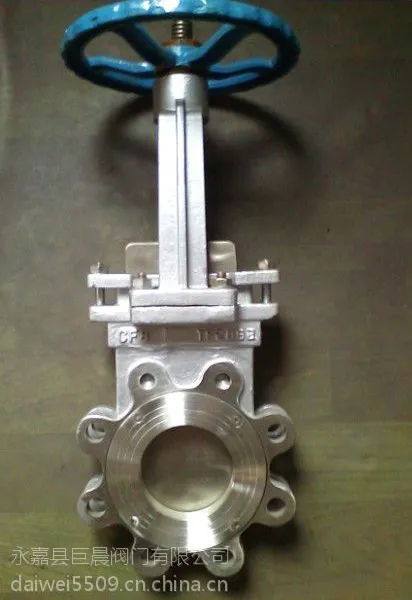

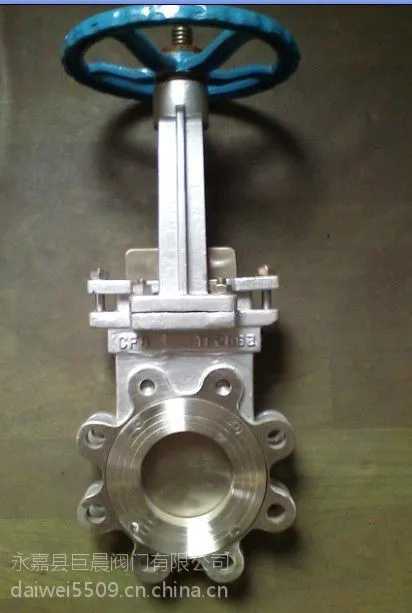

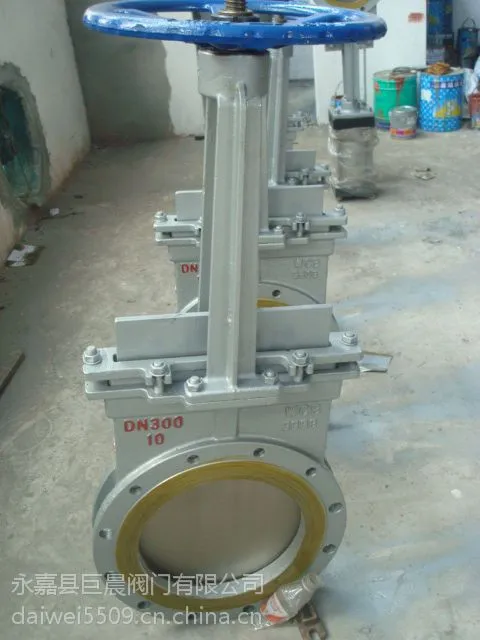

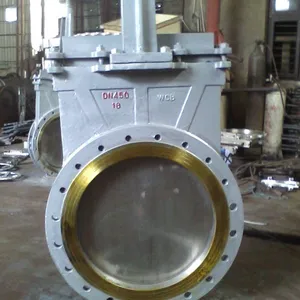

PZ573X/H伞齿轮传动对夹式刀闸阀、污泥浆液刀型闸阀为伞齿轮驱动，操作轻松灵活，常用于大口径或较高压力场合人工手动操作。
刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-600℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
设计制造：JB/T8691-1998

适宜在含粉尘或焦油的煤气管线中使用。采矿、钢铁工业用于煤浆、滤碴浆等。 净化装置用于废水、泥浆、污物及带有悬浮物的澄清水。 造纸工业用于任何浓度纸浆、料水混合物。 制糖工业用于甜菜洗涤、糖浆、榨汁、果汁等。 食品工业用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。 电站除灰用于灰渣浆。
结构长度：GB/T15188.2-94
法兰连接：GB/T9113.1-2000 JB/T79-94
试验与验收：GB/T13927-92
阀体上盖：碳钢，不锈钢
闸板阀杆：不锈钢
密封圈：橡胶，四氟，不锈钢，硬质合金
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
壳休试验：1.5XPN 密封试验：1.1XPN
公称通径：DN50～1000mmNPS2～40
工作温度：橡胶密封≤80℃，四氟密封≤180℃，硬密封≤425℃
适用温度：-38～＋650℃（具体温度范围视密封副材质和介质性质而定）　
连接法兰：ANSIB16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、软密封　
泄漏量：硬密封：D级（液体0.1×DNmm3／s）软密封：A级　（零泄漏）　
配套附件：1安装法兰2电磁阀3空气过滤器
气源压力:0.4-1.6MPa 电磁阀电压:DC24V,AC220V
适用介质：糖桨，纸桨，污水，煤矿，灰，渣水混合物等介质。
PZ573X/H伞齿轮传动对夹式刀闸阀、污泥浆液刀型闸阀主要外形及连接尺寸（mm）
MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6 50 48 90 110 300 4-M12 1.0 1.6 50 48 100 125 300 4-M16
65 48 110 130 310 4-M12 65 48 120 145 310 4-M16
80 51 125 150 330 4-M16 80 51 135 160 330 4-M16
100 51 145 170 380 4-M16 100 51 155 180 380 8-M16
125 57 175 200 440 8-M16 125 57 185 210 440 8-M16
150 57 200 225 500 8-M16 150 57 210 240 500 8-M20
200 70 255 280 580 8-M16 200 70 265 295 580 8-M20
250 70 310 335 670 12-M16 250 70 320 350 670 12-M20
300 76 362 395 820 12-M20 300 76 368 400 820 12-M20
350 76 412 445 900 12-M20 350 76 428 460 900 16-M20
400 89 462 495 1020 16-M20 400 89 482 515 1020 16-M22
450 89 518 550 1150 16-M20 450 89 532 565 1150 20-M22
500 114 568 600 1250 16-M20 500 114 585 620 1250 20-M22
600 114 670 705 1500 20-M22 600 114 685 725 1500 20-M27
700 127 775 810 1750 24-M22 700 127 800 840 1750 24-M27
800 127 880 920 2000 24-M27 800 127 898 950 2000 24-M30
900 154 980 1020 2300 24-M27 900 154 1005 1050 2300 28-M30
1000 165 1080 1120 2500 28-M27 1000 165 1115 1160 2500 28-M30
1200 190 1295 1340 2800 32-M30 1200 190 1325 1380 2800 32-M36

PZ573X/H伞齿轮传动对夹式刀闸阀、污泥浆液刀型闸阀注意事项：
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既***填料的密封性，也要***闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，***与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
PZ573X/H伞齿轮传动对夹式刀闸阀、污泥浆液刀型闸阀1. 伞齿轮对夹式刀型闸阀公称压力2伞齿轮对夹式刀型闸阀公称通径 3.伞齿轮对夹式刀型闸阀产品名称4.伞齿轮对夹式刀型闸阀适用温度5.伞齿轮对夹式刀型闸阀产品材料6.伞齿轮对夹式刀型闸阀使用介质7.伞齿轮对夹式刀型闸阀驱动方式（手动、伞齿轮、气动、电动）8伞齿轮对夹式刀型闸阀（硬密封、软密封）

刀型闸阀顾名思义就是平板阀板底部具有刀型斜切口，具有切断介质的功能，使得阀门关闭不受介质阻塞。此阀门一般用于纸浆、煤灰、化工原料、污水、食品等介质的流通启闭。压力范围一般都1.6MPa以内使用，温度一般在120℃以下使用，高温也可以用特殊材质代替使用。
