玻璃升降器实车门耐久试验台

                             技术协议

一、功能简述

本试验台主要用于手动绳轮式、手动叉臂式、电动绳轮式、电动叉臂式玻璃升降器及手动和电动升降器的实车门耐久性检测。

二、依据标准

QC/T 626-2008         《汽车玻璃升降器》

QC/T 636-2005         《汽车电动玻璃升降器》

本试验台技术指标符合以上标准中的相关试验条款中的检测要求。

三、手动和电动升降器实车门耐久试验（四个工位）

1、检测项目

◇手动玻璃升降器手柄扭矩检测试验

◇手动及电动玻璃升降器耐久试验

◇手动及电动玻璃升降器上升和下降速度检测

◇电动玻璃升降器的电流特性（工作电流和堵转电流）

2、试验台的组成结构

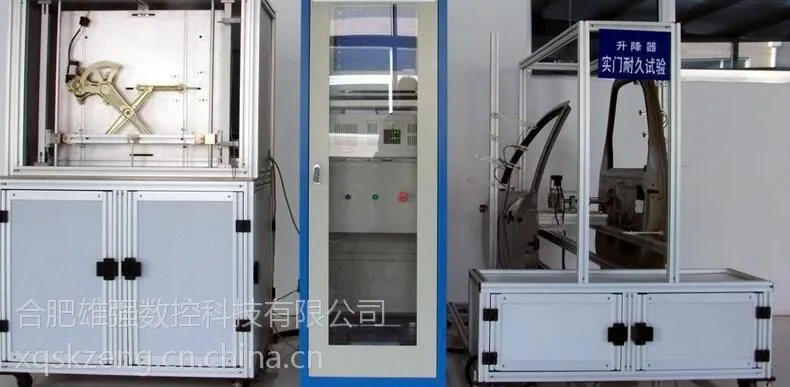

试验台组成

试验台主要由实车门安装铝型材台架（二台）、二套手柄驱动机构、二套电动试验机构、试验夹具、试验电源和雄强数据处理软件等。

2.3试验台外观颜色

计算机控制柜体采用喷塑处理，铝型材外观颜色按工业设计要求。

3、试验台详细说明

试验功能的实现

• 手动玻璃升降器耐久试验:手柄驱动机构在计算机的控制下运动，带动玻璃升降器上下往复循环动作，频率为6-8次/分钟，模拟实车状态下进行耐久试验，试验过程中监测手柄扭矩的大小并绘制相应的曲线，以检测升降器的耐久性能。

  电动玻璃升降器耐久试验:控制升降器电机往复循环动作，并绘制电流与时间的关系曲线，以检测升降器的耐久性能，电压可以自行设定。

  ◇手动及电动玻璃升降器上升和下降速度检测

  ◇电动玻璃升降器的电流特性（工作电流和堵转电流）

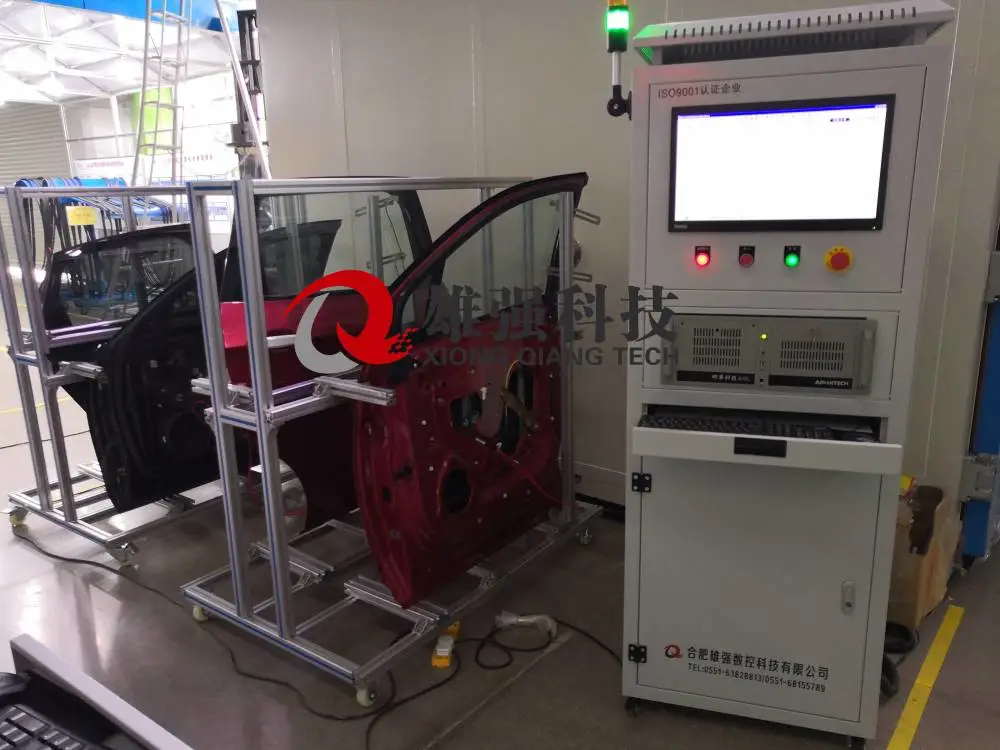

  将实车门安装在试验台架上，调整好上下档位接近开关，通过上升、下降的时间和行程换算出玻璃升降器上升和下降的平均速度



  电动玻璃升降电流特性可以位移和电流关系曲线的形式显示玻璃升降器工作电流关系，横坐标为升降器运行的时间，纵坐标为上升、下降的工作电流和堵转电流；

  3.2安装夹具部分

  试验台架安装可调整，科学合理，轻便快捷，能使用于各种类型车门的安装。

• 电动玻璃升降器的电流特性（工作电流和堵转电流）

• 手动及电动玻璃升降器上升和下降速度检测

• 手动及电动玻璃升降器耐久试验

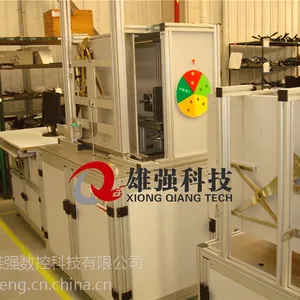

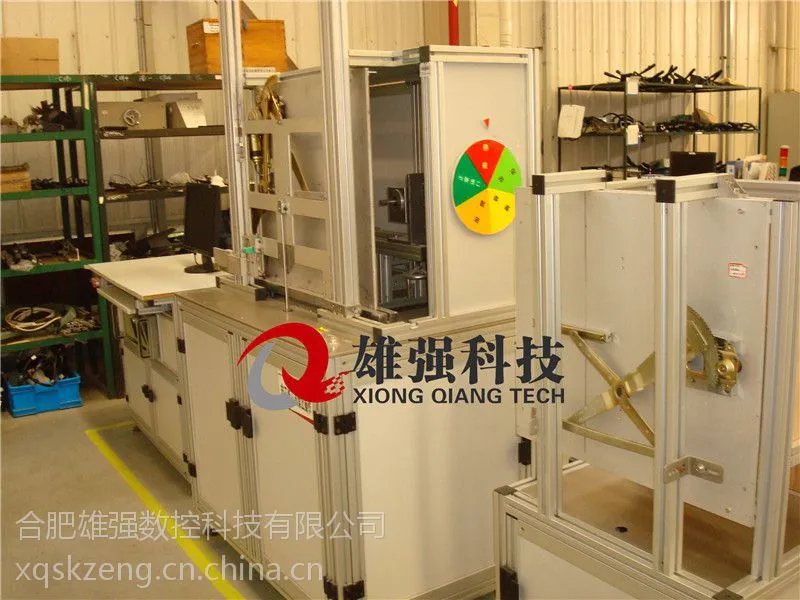

试验台布局

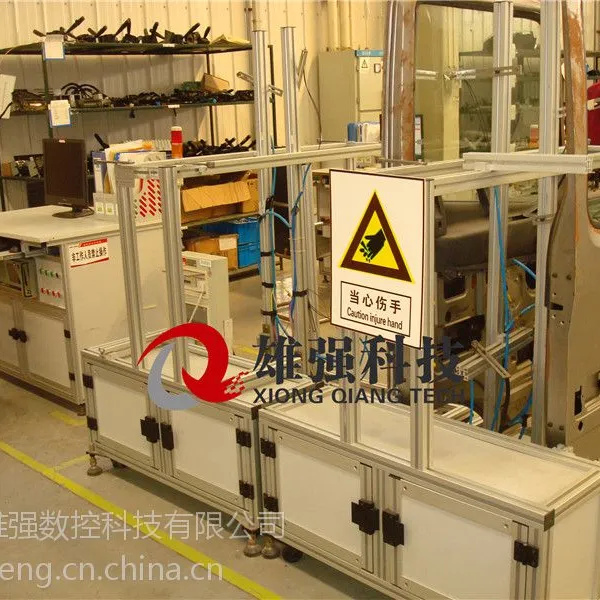

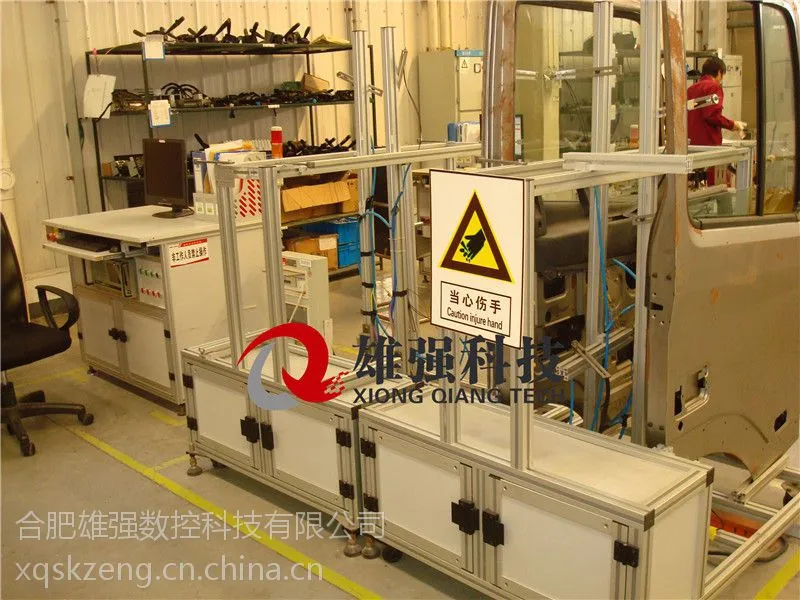

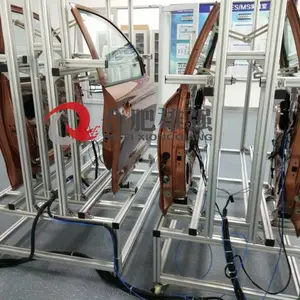

• 实车试验台架采用铝型材的框架结构；台架底部四角安装有专用的角轮组件，可实现自由移动和落脚支撑。试验次数可同时进行二个手动二个电动升降器实车门耐久性试验。

。
