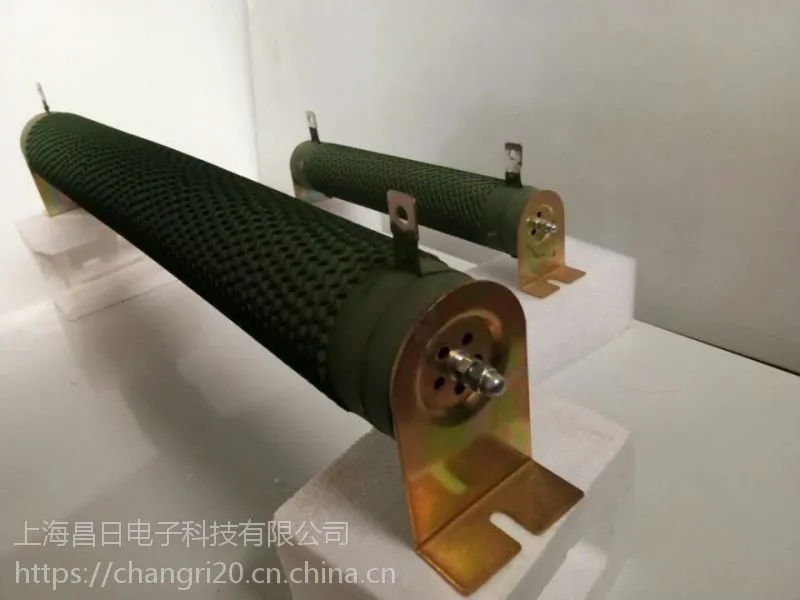

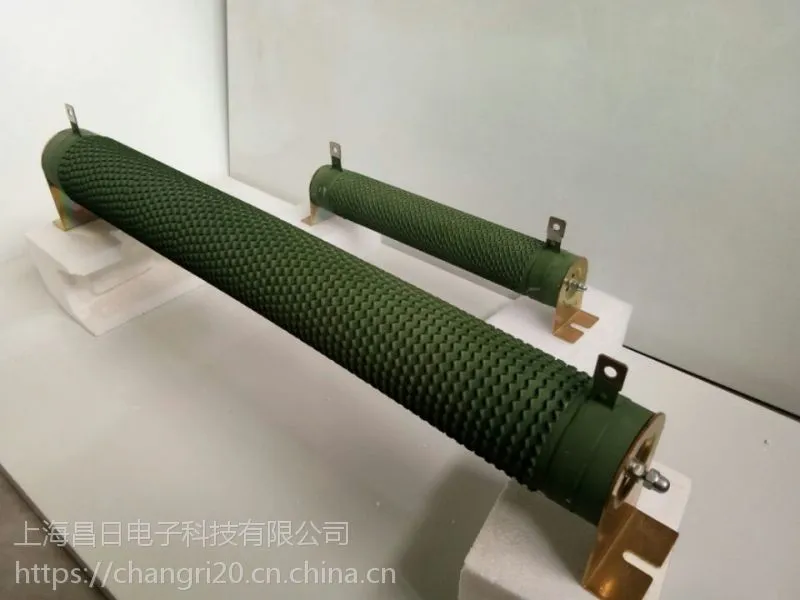

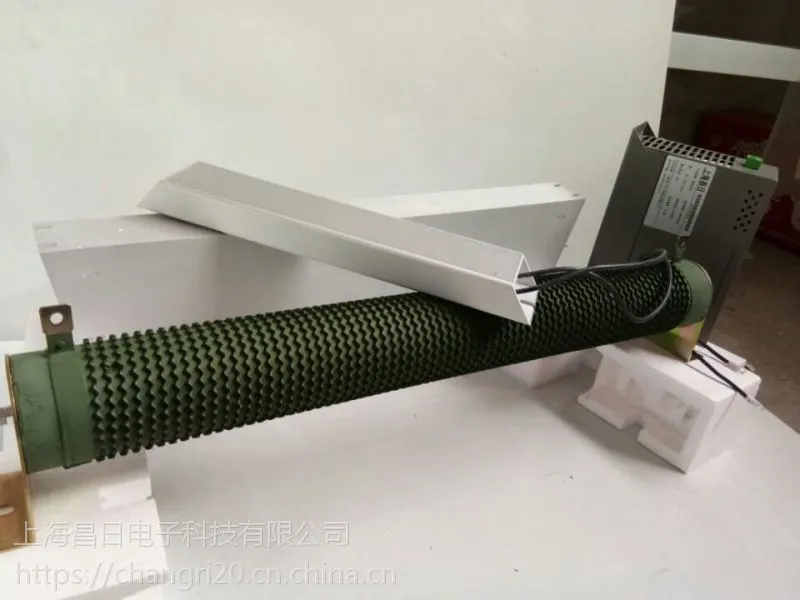

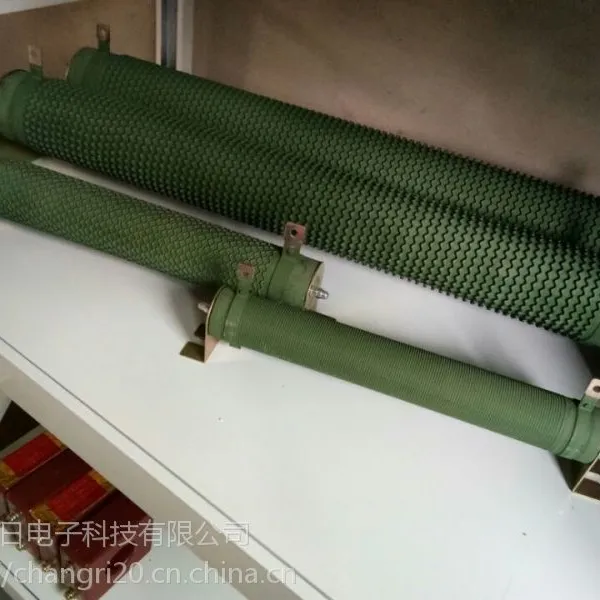

瓷管波纹电阻2500W 15欧姆 负载 老化刹车电阻 有功率大 耐过载 能力强的优点

波纹电阻，是制动电阻的一种，主要用于变频器控制电机快速停车的机械系统中，帮助电机将其因快速停车所产生的再生电能转化为热能。

波纹电阻，是制动电阻的一种，主要用于变频器控制电机快速停车的机械系统中，帮助电机将其因快速停车所产生的再生电能转化为热能。

     CRRB系列线绕电阻器，电阻丝为立式波纹,有利于散热减低寄生电感量,表面涂绿色涂料,具有功率大、耐过载、能力强、耐电压高（指电极与安装支架间所承受的电压）

　　一、CRRB制动电阻/波纹电阻的构件　

　1、陶 瓷 管：是合金电阻丝的骨架，同时具有散热器的功效;

　2、合金电阻丝：扁带波浪形状，缠绕在陶瓷管表面上，负责将电机的再生电能转化为热能;

　3、涂 层：涂在合金电阻丝的表面上，具有耐高温的特性，功用是阻燃;

二、CRRB制动电阻/波纹电阻用于场合：

广泛用于电梯、起重机、变频器能耗制动、模拟负荷试验 老化测试，***建设及铁路、冶金、起重机、电梯、变频器、伺服控制系统、数控机床、风电变流器、太阳能光伏逆变器、电焊机、高低压电气控制、开关电源、充电器、仪器仪表、家电等行业等等

三、CRRB制动电阻/波纹电阻产品特点：

■电阻丝为立式波纹状合金丝，有利于散热并减低寄生电感量

■电阻表面的绝缘涂料具有阻燃、耐高温的作用

■陶瓷管作为电阻丝骨架的同时，又具有散热器的功效

■不锈钢夹环固定，纵向引出，方便安装和引线

四、CRRB制动电阻/波纹电阻典型应用条件：

■做为制动电阻保护变频器、伺服等不受电机再生电能的危害

■电力电子负载测试中做为阻性负载

■在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻

五、CRRB制动电阻/波纹电阻使用环境条件：

■海拔高度不超过2000米

■运行环境温度-25℃～+45℃，空气相对湿度不大于85%（温度20℃）

■储存***温度为-25℃～+55℃（应除去冷却液）

■周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体

■周围环境有良好的通风条件，如装在柜内，应加装通风设备

■安装场所应无严重震动、颠簸

■环境污染级别：泄露比应小于2.5cm/KV

六、CRRB制动电阻/波纹电阻器技术参数

◇功率范围:50W~6000W

◇电压范围:0.5KV—10KV

◇阻值范围:1R-1KR

◇耐压:AC2.5KV-20KV/1min 50Hz

◇IP等级:IP00

◇振动:1g

◇额定温升:375℃

◇温漂:80~400ppm/℃

◇载流体材料:0Cr2***L5//Ni80Cr20

◇产品执行标准： GB-5792

◇平均寿命： 超过100000小时

常用规格阻值

1R  1.5R  2R  2.2R  2.4R  2.5R  2.7R  3R  3.3R  3.6R  3.9R  4.7R  5R  5.1R  8.2R  10R  12R  15R  16R  18R  20R  22R  24R  25R  27R

30R  33R  36R  39R  47R  51R  56R  60R  62R  68R  75R  82R  91R  100R  110R  120R  130R  150R  160R  180R  200R  220R  240R  250R

270R  300R  330R  360R  390R  470R  510R  620R  680R  820R  1K  1.1K  1.2K   1.3K  1.5K  1.6K  1.8K  2K  2.2K  2.4K  2.7K  3K  3.3K  3.6K  3.9K  4K  4.3K  4.7K  5K  5.1K  5.6K  6.2K  6.8K  8.2K  10K   11K  12K  15K  18K  20K  22K  24K  25K  30K  39K  40K  47K  51K  68K  82K  100K

波纹电阻表面分平绕和立式波纹，立式波纹有利于散热，减低寄生电感器。波纹电阻以陶瓷管作为线绕电阻丝骨架，表面涂覆一层具有阻燃、耐高温特性的涂层，功率大，使用寿命长。

CRRB-2000W/25RJ该产品为我司工厂自产自销，品质优良，质量***，起订量小，供货周期短，可按客户要求生产各种规格型号，以尽努力满足客户需求，欢迎各界朋友咨询洽谈!．

制动电阻是用于将电机的再生能量以热能方式消耗的载体，它包括电阻阻值和功率容量两个重要的参数。通常在工程上选用较多的是波纹电阻和铝合金电阻两种：前者采用表面立式波纹有利于散热减低寄生电感量，并选用高阻燃无机涂层，有效保护电阻丝不被老化，延长使用寿命；后者电阻器耐气候性、耐震动性，优于传统瓷骨架电阻器，广泛应用于高要求恶劣工控环境使用，易紧密安装、易附加散热器，外型美观。

波纹电阻典型应用条件：

■做为制动电阻保护变频器、伺服等不受电机再生电能的危害

■电力电子负载测试中做为阻性负载

■在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻
