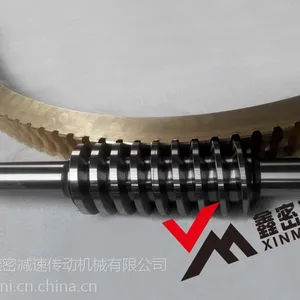

德州鑫密加工消隙双导程蜗轮蜗杆高精度低背隙高品质无侧隙

   双导程蜗杆传动具有改变啮合侧隙的特点，能够始终保持正确的啮合关系；并且结构紧凑，调整方便，因而在要求连续***分度的结构中被采用，以便调整啮合侧隙到最小程度。

  双导程蜗杆副啮合原理与一般的蜗杆副啮合原理相同，蜗杆的轴向截面仍相当于基本齿条，蜗轮则相当于同它啮合的齿轮。双导程蜗杆齿的左、右两侧面具有不同的齿距 ( 导程 ) 或者说齿的左、右两侧面具有不同的模数 m(m=t ／ π ) ，但同一侧齿距则是相等的，因此，该蜗杆的齿厚从一端到另一端均匀地逐渐增厚或减薄，故又称变齿厚蜗杆，可用轴向移动蜗杆的方法来消除或调整啮合间隙。因为同一侧面齿距相同，没有破坏啮合条件，所以当轴向移动蜗杆后，也能***良好的啮合。

   1 ．公称模数

  双导程蜗杆传动的公称模数 m 可看成普通蜗杆副的轴向模数，用强度计算方法求得，并选取标准值，它一般等于左、右齿面模数的平均值。

  当公称模数确定后，公称齿距也随之而确定。从图 5-36 可知

  2 ．齿厚增量系数

   3 ．齿厚调整量

  齿厚调整量 ΔS 是为了补偿制造误差和蜗轮的允许磨损量所形成的侧隙而选取的。一般推荐 ΔS=0.3~ 0.5mm 。对于数控回转工作台， ΔS 值应偏小。当传递动力时， ΔS 也可选为 π mk 。

  4 ．模数差与节距差

  双导程蜗杆的优点是：啮合间隙可调整得很小，根据实际经验，侧隙调整可以小至.01~ .015mm ，而普通蜗轮副一般只能达 0.03 ～ 0.08mm ，因此，双导程蜗杆副能在较小的侧隙下工作，这对提高数控回转工作台的分度精度非常有利。由于普通蜗杆是用蜗杆沿蜗轮径向移动来调整啮合侧隙，因而改变了传动副的中心距 ( 中心距的改变会引起齿面接触情况变差，甚至加剧磨损，不利于保持蜗轮副的精度 ) ；而双导程蜗杆是用蜗杆轴向移动来调整啮合侧隙，不会改变传动副的中心距，可避免上述缺点。双导程蜗杆是用修磨调整环来控制调整量，调整准确，方便可靠；而普通蜗轮副的径向调整量较难掌握，调整时也容易产生蜗杆轴线歪斜。

  双导程蜗杆的缺点是：蜗杆加工比较麻烦，在车削和磨削蜗杆左、右齿面时，螺纹传动链要选配不同的两套挂轮，而这两种蜗距往往是烦琐的小数，对于***配算挂轮很费时；同样，在制造加工蜗轮的滚刀时，应根据双导程蜗杆的参数设计制造，通用性差。

能够始终保持正确的啮合关系；并且结构紧凑，调整方便，因而在要求连续***分度的结构中被采用，以便调整啮合侧隙到最小程度。

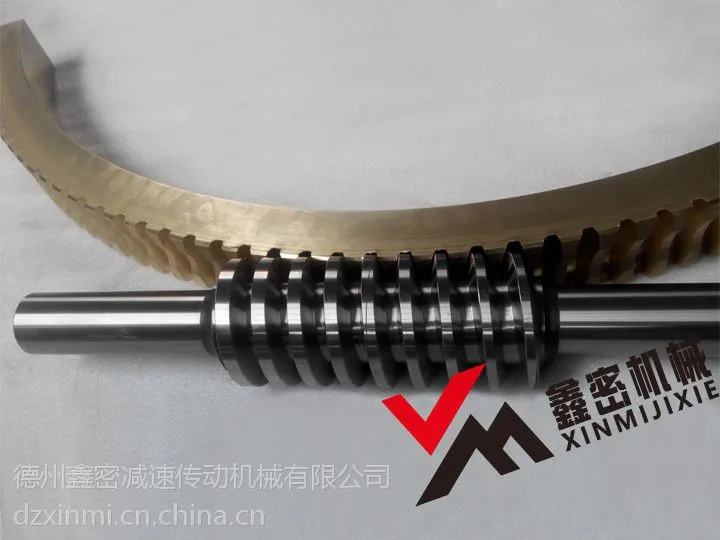

消隙双导程蜗轮蜗杆
