法兰式气动球阀 概述

气动法兰球阀是球阀配上气动执行器。气动执行器的执行速度相对较快，并且不需要工人亲力亲为，在很大程度上节约了人力资源以及时间。气动法兰球阀是由截止阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

法兰式气动球阀 应用标准

设计依据:GB/T12237,ANSI B16.34,API 608
结构长度:GB/T12221,ASME B16.10,JIS B2002
法兰接端:GB/T9113,ASME B16.5,JIS B2212/JIS B2214
壁厚:ASME B16.34
防火测试:API 607 4th 1993
检测与测试:GB/T 13927,API598,JIS B2003

法兰式气动球阀 主要参数

【阀体材质】：304、316、WCB、UPVC
【阀板材质】：304、316、WCB、UPVC
【密封阀座】：PTFE、PPL、合金
【压力等级】：1.6-6.4MPa
【公称通径】：DN15-DN300
【结构形式】：直通式
【连接方式】：法兰、、螺纹、卡箍、快装、焊接
【电压范围】：AC220V/110V/380V/24V 50/60HZ  DC24V/12V +10%到-10%
【温度范围】：PTFE：-30～180℃  PPL：-30～250℃
【气动执行器】：双作用、单作用
【气动附件】：换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构

【电磁阀】：二位五通电磁阀、二位三通电磁阀以及防爆型线圈

【限位开关】：机械式回讯器APL210N、防爆式回讯器APL410N、感应接近式回讯器

【气源压力】：0.4~0.7MPa

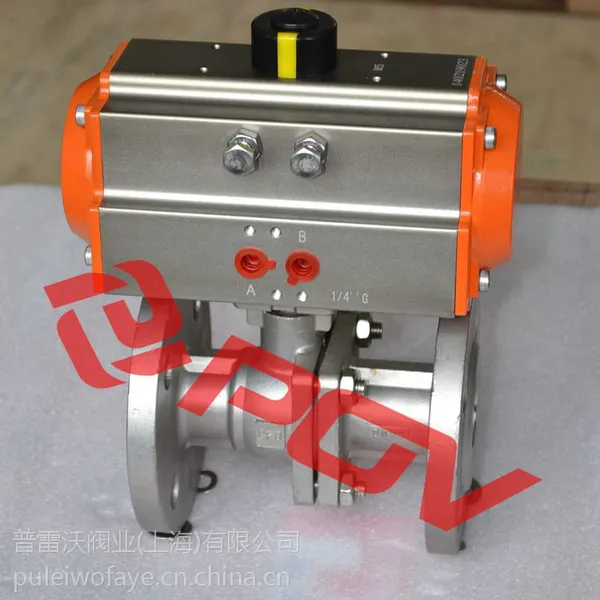

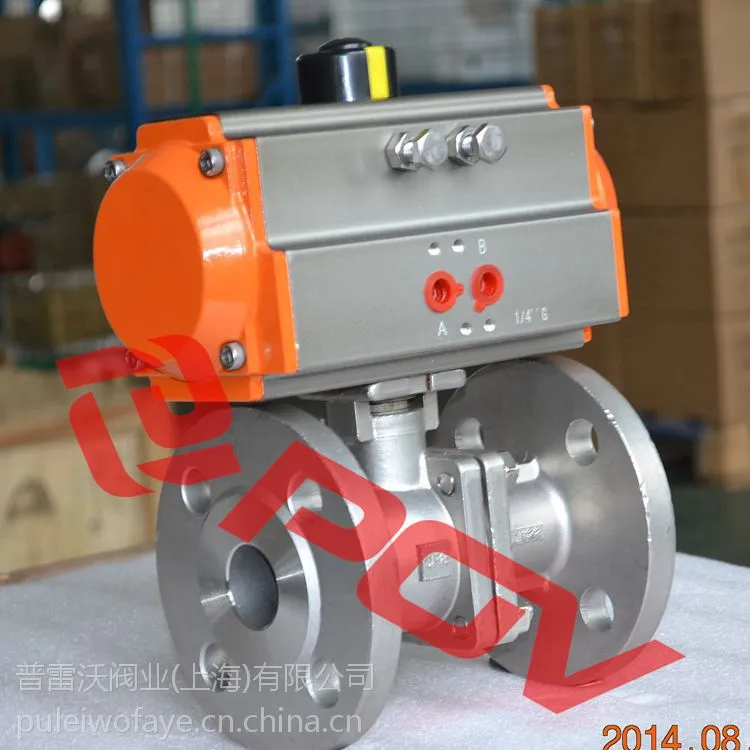

法兰式气动球阀 产品图片

普雷沃阀业（上海）有限公司（）经过多年现场应用经验，研发设计的产品满足当今流体处理工业的严格要求，通过创造优质的产品价值、提供个性化服务以及按时交货的原则，我们赢得了非常好的信誉。我们的成功建立在完整的，全系列的控制阀门上。主要产品：气动调节阀、电动调节阀、自力式调节阀、气动角座阀、气动隔膜阀、电磁阀等。

联系人：孙齐亮      电话：18519174941      QQ:1935666566
