卫生级气动蝶阀概述

   气动卫生级蝶阀指的是用于制药，所有产品均可按照不同的光洁度、材质和工业标准，如***、DIN、IDF、SMS和3A等进行制造。主要阀体材质使用的是级的不锈钢SS304、SS316L做为阀体主材质。

卫生级气动蝶阀应用标准

设计依据:GB/T12237,ANSI B16.34,API 608
结构长度:GB/T12221,ASME B16.10,JIS B2002
法兰接端:GB/T9113,ASME B16.5,JIS B2212/JIS B2214
壁厚:ASME B16.34
防火测试:API 607 4th 1993
检测与测试:GB/T 13927,API598,JIS B2003

卫生级气动蝶阀主要参数

阀  体

公称通径：卡箍：Φ20-Φ219、对夹：DN25-DN300

阀体材质：304、316、316L

连接方式：卡箍式、外螺纹、焊接式、对夹式

压力等级：PN1.0MPa、PN1.6MPa

结构形式：中线结构

阀内组件

阀座密封：硅橡胶、氟橡胶、PTFE

阀板材质：304、316、316L

阀杆材质：304

适用介质：食品、饮料、制药、乳制品、啤酒以及精细化工、包装机械、罐装机械

设计制造标准

设计制造：***、DIN、IDF、SMS、3A

连接标准：JB/T 79.1-1994

结构长度：GB/T12221-2005

压力试验：GB/T13927-2008

气动执行器

双作用：        通气开、通气关，气源故障保持当前位置

单作用气开式：  通气开、断气关，气源故障关闭

单作用气关式：  通气关、断气开，气源故障打开

可选附件：      换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀

电气部分可以选防爆

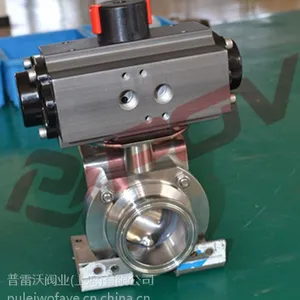

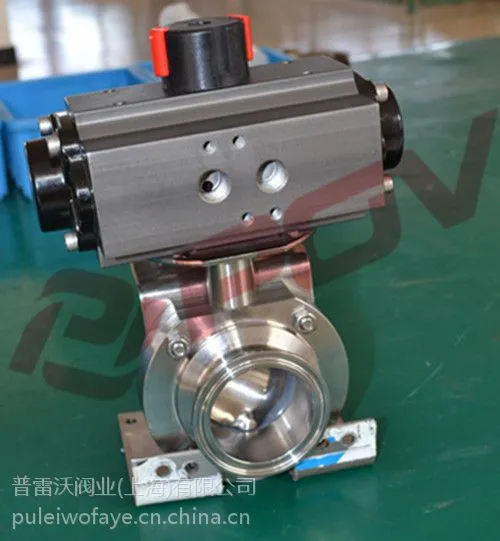

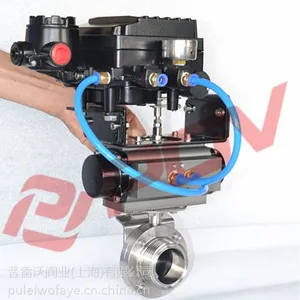

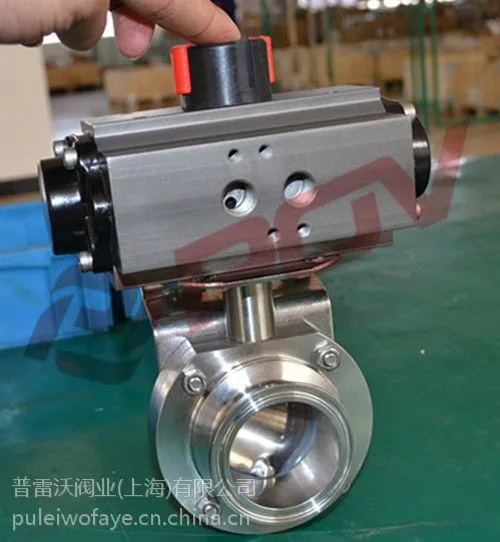

卫生级气动蝶阀产品图片
