硬密封气动蝶阀概述

   气动硬密封蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前碟阀在低压大中口径管道上的使用越来越多。

硬密封气动蝶阀应用标准

设计依据:GB/T12237,ANSI B16.34,API 608
结构长度:GB/T12221,ASME B16.10,JIS B2002
法兰接端:GB/T9113,ASME B16.5,JIS B2212/JIS B2214
壁厚:ASME B16.34
防火测试:API 607 4th 1993
检测与测试:GB/T 13927,API598,JIS B2003

硬密封气动蝶阀主要参数

阀  体

公称通径：DN50-DN1000

阀体材质：WCB、304、316

连接方式：对夹式、法兰式

压力等级：PN1.0MPa、PN1.6MPa、PN2.5MPa

结构形式：三偏心结构

阀内组件

阀座密封：硬质合金、碳化钨、镍合金

阀板材质：WCB、304、316

阀杆材质：304

适用介质：水液、气体、蒸汽、高温介质、耐磨介质。

设计制造标准

设计制造：JB/T8527-1997

结构长度：GB/T12221-2005

压力试验：GB/T13927-2008

连接标准：JB/T 79.1-1994

气动执行器

双作用：通气开、通气关，气源故障保持当前位置

单作用气开式：通气开、断气关，气源故障关闭

单作用气关式：通气关、断气开，气源故障打开

可选附件：换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀

电气部分可以选防爆

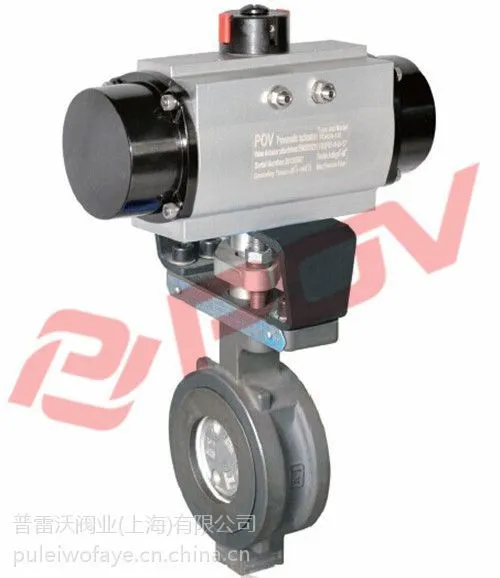

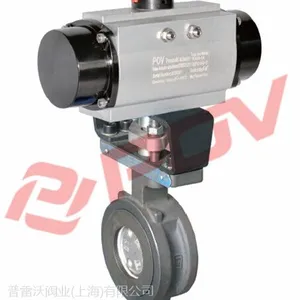

硬密封气动蝶阀产品图片

普雷沃阀业（上海）有限公司（）经过多年现场应用经验，研发设计的产品满足当今流体处理工业的严格要求，通过创造优质的产品价值、提供个性化服务以及按时交货的原则，我们赢得了非常好的信誉。我们的成功建立在完整的，全系列的控制阀门上。主要产品：气动调节阀、电动调节阀、自力式调节阀、气动角座阀、气动隔膜阀、电磁阀等。

联系人：孙齐亮      电话：18519174941      QQ:1935666566
