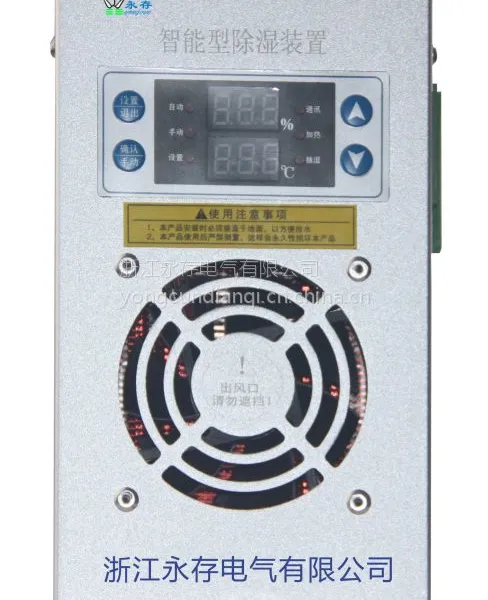

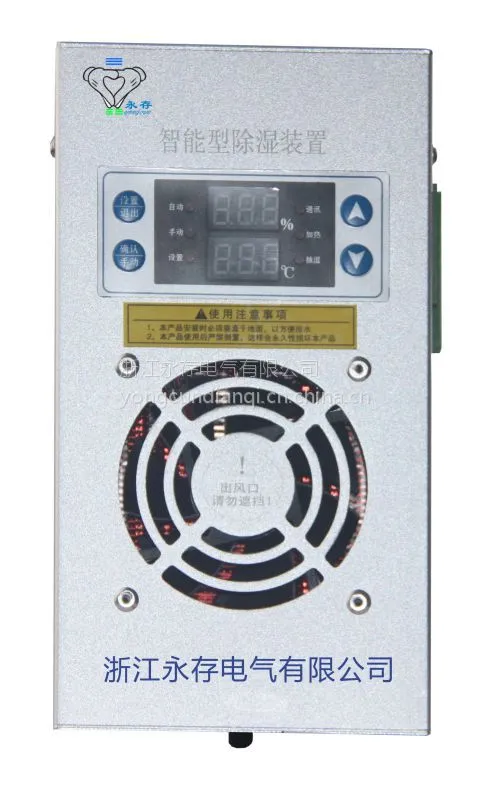

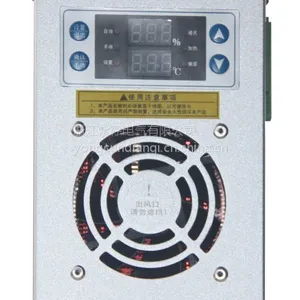

一、产品简介

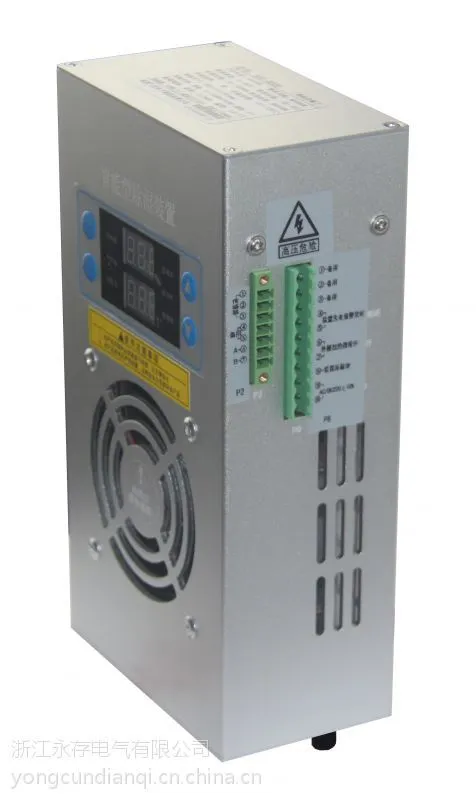

YCCS系列智能型除湿装置是采用半导体制冷除湿方式，主动将密闭空间的潮湿空气在风扇的作用下吸入除湿风道，空气中的水汽经过半导体制冷机构后冷凝成水，再通过导水管排出柜体，可以达到很好的除湿效果。通过减低空气中含水量，使相对湿度和湿度同时下降，几乎不提高温度，不产生温差带来的***影响，从根本上***或减少了事故的发生，也不会因高温而加速柜内器件及柜体的老化。智能型除湿装置把被动防止凝露方式,改为主动引导凝露，***防止柜内设备老化、绝缘强度降低、二次端子击穿、材料霉变及钢结构件锈蚀等安全隐患，***电网安全运行。

设备内部发生凝露引起爬电、闪络事故，一般发生在以下几种情况：一是地区湿度高，天气温度变化大，开关柜底部湿润，有的电缆沟甚至有积水；二是有的开关柜在地下室，湿度高，柜体内温度特别是接近地面的温度低于环境温度；三是有的设备处于暂时停运状态，电气柜内小环境温度就比四周环境温度低，在其表面就极易形成结露，在这种情况下，一旦送电投运，事故就随之发生。 为***电网系统的安全运行，电气设备的长寿命、安全有效使用，电力系统对柜内防潮、防凝露提出了更高要求。

二、应用范围

1、GIS控制柜、高低压开关柜、环网柜、户外端子箱、机械控制柜、箱式变电站、干式变电站等电气设备；

2、集成电路，硅晶体，液晶器件，陶瓷器件、阻容元件，有源器件，接插件，SMD器件，CPU，计算机板卡防潮储存；

3、物理化学仪器、实验材料、绝缘材料的防潮管理，化学品、药品、食品、纤维、生物制剂的防潮储存。

三、型号定义

产品订货范例：

若需要除湿功率60W除湿装置，数码管显示、外部带加热器功能及带RS485通讯功能,则型号为：YCCS-E6TR。

   四、产品特点

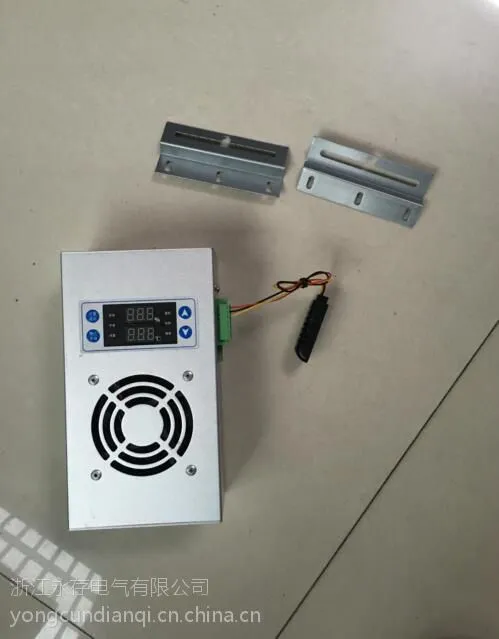

1、体积小、重量轻、安装方便快捷；

2、自动运行与手动除湿功能切换、温度启动值和除湿启动值可调；

3、除湿风道主动引凝、排出气体加热降湿，有效达到了对电气柜密闭空间防潮除湿的综合治理；

4、湿度、温度传感器24小时实时采样，超出设定启动值自动引凝；

5、湿度、温度设置具有记忆功能，不会因为停开机而消失；

6、故障显示功能，可快速查找故障点***正常运行；

7、采用专用防潮元件，外壳采用304不锈钢/铝合金型材结构，***在潮湿环境下正常工作；

8、屏蔽隔离技术的运用，符合GB / T17626-2008的3级标准，***能够在强电磁场下工作；

9、除湿引凝管路，可把引凝后的水排出柜外，同时也可采用储液袋柜外收集。

10、型号带“T”的具有加热功能，当检测到箱体环境温度低时，除湿装置内部的风机和PTC加热器启动工作。

11、型号带“W”的具有无线远程控制功能，可远程控制、调节运行参数以及故障上报功能，无线传输的距离2000米（空旷条件下测试）。

12、型号带S的具有RS485通讯功能，通讯地址可调；可远程控制、调节运行参数以及故障上报功能。

五、功能特点

1、温湿度监测及显示功能，除湿/低温阈值可设置；

2、迅速降低开关柜内湿度，水份直接排出柜外；

3、低温输出接点：一路无源接点输出；

4、除湿工作控制方式：手动/自动；

5、通讯功能与除湿故障报警功能。

   六、技术参数

   七、工作原理

YCCS系列智能型除湿装置由电源系统、送风系统、半导体制冷器、温湿度检测控制回路、加热回路、无线模块及排水管路组成。

   1、除湿原理

当潮湿空气经风扇吸入后，通过特殊设计的风道流动，先经半导体制冷器降温结露，制冷器的结露在重力作用下滴入引水槽，再由导水管流出柜外。在设定启动值内经过充分循环除湿，使柜内空气湿度降至结露点以下，完成整个防潮引凝加热过程。同时，智能型除湿装置信号采集传感器外置，能实时准确的采集到柜内的真实湿度，***智能型除湿装置在柜内将要达到凝露条件时提前启动除湿。

   2、低温加热功能

当箱体温度低于设定的启动值时，除湿装置启动内部加热器回路（加热器外接，功率可接50～500W）,直到箱体温度升高到设定启动值加5℃时，加热器回路停止工作。

3、无线远程控制功能

当具有无线控制功能的除湿装置收到主控室的数据时，分析数据后马上回复数据给主控室，无线通讯可达2000米。

4、RS485通讯功能

当具有RS485通讯功能的除湿装置收到上位机的数据时，分析数据后马上回复数据给上位机，一台上位机可连接200台（上位机端推荐在A、B间接一个120欧姆的负载电阻）。
