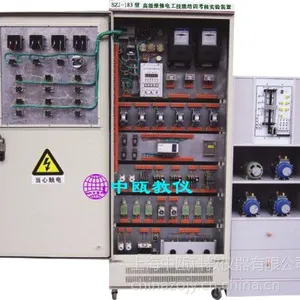

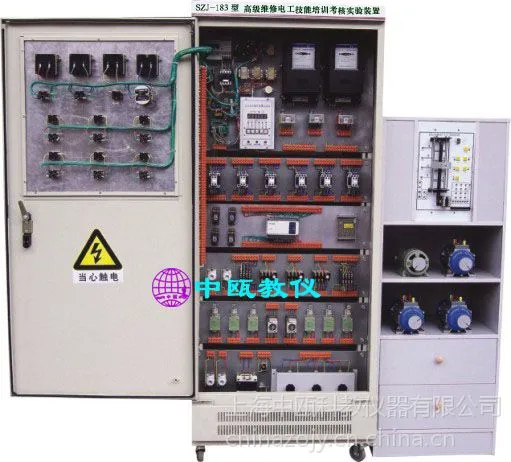

SZJ-183型***维修电工技能培训考核实验装置（柜式）

• 产品特点：

SZJ-183型***电工、电拖实训考核装置是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求，根据初级电工培训考核的实际情况而设计的***集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台设备以标准的电气控制柜为主柜，利用柜体的双面空间，布置电器及配套实验器材，能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目。

中瓯牌电工、电拖实训考核装置坚持理论联系实际的原则，突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。该套设备适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初级电工、电拖专业教学实验与技能实训考核的理想教学设备。

• 结构及电器配置：

该装置按标准电气控制柜设计制造规格，充分利用双面位置，柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等，为了延长电器使用寿命，各电器的接点都与接线端子相连，再由接线端子与被控制电气连接。

• 主要技术参数：

1、输入电源：电压AC380V±5%，电流***。

2、外形尺寸：700×500×1700cm

3、设备重量：230Kg

• 实验操作项目：

1、触摸开关控制白炽灯电路；                       28、异步电动机单向点动、起动控制电路；

2、白炽灯控制电路；                               29、异步电动机两地控制电路；

3、人体感应开关控制楼梯白炽灯电路；               30、异步电动机联锁正反转控制电路；

4、声控开关控制楼梯白炽灯电路；                   31、正反转点动、起动控制电路；

5、日光灯控制电路；                               32、双重联锁正反转控制电路；

6、单相电度表直接安装电路；                       33、自动往返控制电路；

7、单相电度表间接安装电路；                       34、位置开关作自动停止正反转起动控制电路；

8、单相电动机控制电路；                           35、带有点动的自动往返控制电路；

9、并励直流电动机调磁调速电路；                   36、异步电动机星、三角控制电路；

10、并励直流电动机电枢回路串电阻调速电路；        37、接触器控制星、三角控制电路；

11、并励直流电动机电枢回路串电阻二级起动控制电路；38、串电阻降压起动控制电路；

12、并励直流电动机电枢反接法正反转控制电路；      39、异步电动机反接制动控制电路；

13、电流互感器与电流表配用接线电路；              40、异步电动机能耗制动控制电路；

14、电压表、电流表安装电路；                      41、双速电动机的切换运行控制电路；

15、三相四线有功电度表直接安装电路；              42、手动顺序起动控制电路；

16、三相四线有功电度表间接安装电路；              43、自动顺序起动控制电路；

17、三相四线无功电度表直接安装电路；              44、C620-1型车床控制电路；

18、三相四线无功电度表间接安装电路；              45、电动葫芦 电气控制电路；

19、一台电流互感器用于单相回路的接线电路；        46、Y3150型滚齿机控制电路；

20、两台电流互感器接成不完全星形接线电路；        47、PLC控制电动机启停

21、三台电流互感器接成星形接线电路；              48、PLC控制电动机Ｙ／△启动

22、两台电流互感器差接接线电路；                  49、PLC控制电动机正反转

23、三台电流互感器接成三角形接线电路；            50、PLC控制电动机顺序启动

24、万能转换开关和电压表测量三相电压接线电路；    51、PLC控制电动机往返运动

25、异步电动机点动控制电路；                      52、PLC控制电动机Ｙ／△转换时间的调节

26、异步电动机自锁控制电路；                      53、四层电梯控制系统

27、具有过载保护自锁控制电路；

…………自由设计项目。

注：本装置配备2台三相异步电动机180W，一台双速三相异步电动机180W，一台直流电动机180W，一台四层电梯仿真模型.
