VF气动夹管阀

【气动夹管阀】上海PSKEE品牌生产厂家，立洛阀业全方面介绍『VF气动夹管阀』相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及夹管阀产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列气动夹管阀。

VF气动夹管阀产品简述：
气动夹管阀用于关断、调节，定量，磨损性、腐蚀性和纤维性介质。例如颗粒、粉状材料、丸状材料、粉尘、和含固体的液体的解决方案。夹管阀适用于各种气动输送系统，其应用领域包括水泥料仓、色素和颗粒处理、陶瓷、玻璃和塑料工业、污水处理、制药工业、食品工业以及葡萄酒酿造业。

VF气动夹管阀技术参数：
概述：公称通径：DN40-DN250
工作温度：-20℃ - +150℃
工作压力：2-6bar
密封等级：ANSI B 16-104、Class
法兰结构：标准铝，不锈钢/钢衬套，内螺纹，带法兰内衬套
阀体材质：铝
法兰材质：铝，铝+不锈钢/钢衬套，

VF气动夹管阀主要材料表：
材料：铝、不锈钢、钢
法兰：铝，铝+不锈钢/钢衬套，不锈钢，钢（DN250）(DN200 以上的法兰连接材料或灰铸铁）
橡胶内衬套，耐磨天然橡胶、食口行业天然橡胶、耐高温天然橡胶，丁睛橡胶（HYPALON/CSM）丙烯酸丁酯/Butyl 等材料/Viton/FPM、有机硅Silicone、氯丁橡胶Neoprene、氯磺化聚乙烯橡胶Hypalon/CSM 丙烯丁酯/Butyl等材料。
如有其它材料需求请提示。
配件：电磁阀，压力开关，压力调节器，安全保护装置，过滤器，真空组件，比例调节阀。详见配件数据表。

VF气动夹管阀产品材料：
密封圈（橡胶内衬套）：耐磨天然橡胶、食品行业天然 橡胶、耐高温天然橡胶、丁晴 橡胶Nitrile、三元乙丙EPDM、氟橡胶/VITON/FPM、有机硅 Silicone、氯丁橡胶/Neoprene、氯磺化聚乙烯橡胶Hypalon/CSM 丙烯酸丁酯/Butyl等材料 如有其他材料需求请提示。

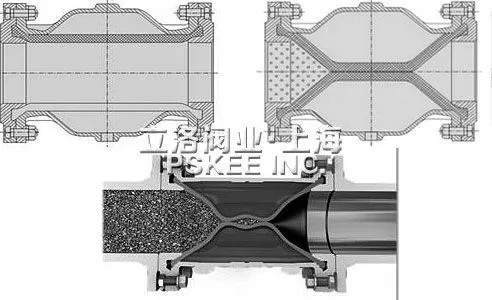

VF气动夹管阀工作原理:
当压缩空气或液体（用***为2 bar的压差）进入到气动夹管阀阀体时，***的有很高回弹力的内衬套被压缩。阀体的结构确保了内衬套的唇形自由闭合。由此确保了介质流的可靠地关断，同时也限度地提高了内衬套的使用寿命。
在这种情况下，气动式夹管阀被关闭，从而使得介质流可以***地被关断。工作压力根据公称通径而定，范围为2-6 bar。当压缩空气或液体中断时，***的内衬套由于回弹力或恢复力的作用和介质压力的作用而使阀门完全打开。

VF气动夹管阀产品特点:
介质流通畅、摩擦阻力极小、***地无泄漏、不发生阻塞以及自身重量轻是气动式夹管阀最为重要的优点。
所有的法兰式夹管阀的外壳均呈扁平的椭圆形，因此***了较低的压缩空气消耗，这不仅意味着可以节省能源，而且同时也确保了气动式夹管阀预定的唇形弯折方向。
预定的唇形弯折方向不仅可以******地关断介质流，而且，即便有较大的固体颗粒也可被内衬套包覆，并使其完全关断。 产品维护:
在详尽的气动式夹管阀的安装说明书中，有对各种内衬套更换工作的说明，更换内衬套的工作简便易行，因此维护成本非常低。

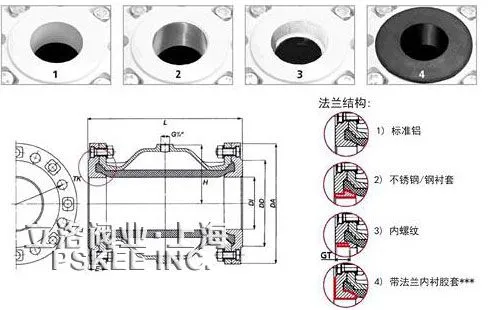

VF气动夹管阀外形尺寸表：

体积=控制体积和封闭套/法兰连接符合DIN PN10 ANSI请注明
气连接标准G1/4至DN150mm DN20-3/8 DN250 1/2
法兰密封套筒加加大尺寸L（DN40-100mm）

VF气动夹管阀产品用途：
气动夹管阀适用介质：水泥、简仓、沙粒、矿物材料、石灰石， 土，泥灰土、砂浆、矿浆等。夹管阀适用于各种气动输送系统，其应用领域包括水泥料仓、色素和颗粒处理、陶瓷、玻璃和塑料工业、污水处理、制药工业、食品工业以及葡萄酒酿造业。此外，管夹阀还广泛地应用于配量系统和称量系统、粉末喷涂设备、真空厕所系统、真空输送系统、抽吸和压缩空气控制系统中。

VF气动夹管阀控制器： 气动夹管阀控制是通过换向阀（二位三通）实现的，换向阀和夹管阀之间传输路径应该尽量短。建议采用直接安装。为使阀门可快速地打开和关闭，建议采用以下最气流量：
-DN10至DN25=NW4mm-DN200=NmWm 13mm
-DN32至DN150=VW6mm-DN250=NmWm13mm 为***夹管阀快速打开，我们建议在阀体的气口接头处直接安装快带排气阀。在设备配置设计时，应该考虑在夹管阀和换向阀之间安装压力开关，调节内衬套的开启压力和闭合压力。压力开关调节器可对内衬套的各种故障情况（裂隙、孔洞）作出及时的监测，可及时更换新的内衬套。如夹管阀应用于真空系统（负压大于100毫巴），须在控制气侧和介质流之间进行压力平衡。方法是将换向阀的通气孔经-真空泵与介质流相连。
