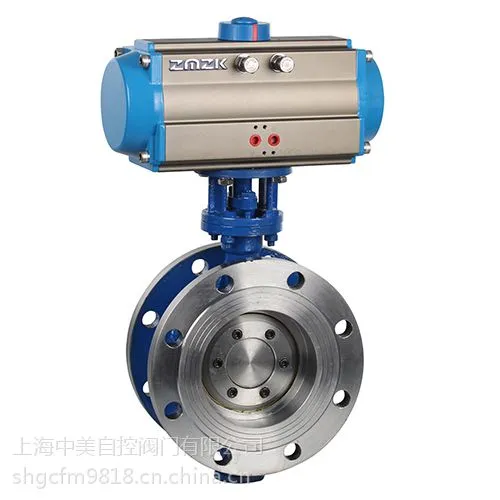

一、硬密封气动法兰式蝶阀概述:

法兰硬密封气动蝶阀采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺***。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。



产品名称	硬密封气动法兰式蝶阀
产品型号	D643H
产品口径	50-1200MM
产品压力	1.0Mpa-4.0 Mpa
阀体材质	铸钢，不锈钢304，316，316L
阀板材质	铸钢，不锈钢304，316，316L
驱动方式	蜗轮、手动、气动、电动

二、硬密封气动法兰式蝶阀的主要特点:

1、设计采用三偏心原理，开启密封即分离，关闭接触即密封，因此密封性能可靠；

2、密封圈选用不锈钢材料，在高温和冷态工况下，密封无应力变形，具有耐高温、耐腐蚀、使用寿命长的特点；

3、轴向定位装置，解决轴向密封面磨损泄漏的难题，传动装置可任意方向安装；

4、过流面积大，流阻系数小，流通能力强；

5、***、抗辐射、经久耐用；

6、密封可调节，10万次寿命无泄漏。

三、气动执行器的主要参数:



气动执行器型号	ZM-AT系列,ZM-GT系列单双作用气动执行器
供气压力	0.5-0.7MPA
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
作用形式	单作用气动执行器,双作用气动执行器
可配附件	电磁阀,限位开关,二联件,手轮机构等



四、硬密封气动对夹式蝶阀的主要零部件材料:



零件名称	主要材料
阀体	铸钢、不锈钢、铬钼钢、合金钢
蝶阀	铸钢、不锈钢、铬钼钢、合金钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

五、订货流程

1、客户采购清单请传真至 021-51686637，或来电咨询 021-66368888。

2、收到客户采购清单，为客户提供阀门型号选型与报价(报价单)。

3、具体商定交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

1、阀体参数:口径,工作压力,阀体材质,使用介质,温度，连接形式等参数

2、执行器:执行器形式,控制方式,控制信号(4-20MA),作用方式(气-开式,气-关式)

3、可选附件:电磁阀,限位开关,二联件

4、若客户已经确定其阀门型号，应正确说明其型号的含义，在供需双方理解一致的条件下签订合同。

六、服务承诺

1、售前服务

产品介绍，技术交流，疑难解答。

2、售中服务

守信合同，***及时供货，随时保持与客户联系。对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

3、售后服务

上海中美阀门的产品质保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。

产品在使用中我公司会定期组织技术、检查人员进行访问，征询客户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。对客户投诉产品质量问题，快速做出反映，售后服务人员在24 小时(省外 72小时)赶赴现场。
