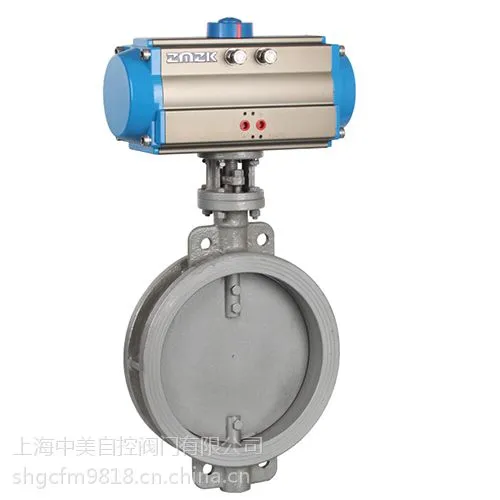

一、通风对夹气动蝶阀概述:

通风对夹气动蝶阀是一种非密闭性气动蝶阀，通风气动蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。气动通风蝶阀内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。气动通风蝶阀是一种非密闭型蝶阀，气动通风蝶阀广泛适用于建材、冶金、矿山、电力等管道上，用以连通、启闭或调节介质量。



产品名称	通风对夹气动蝶阀
产品型号	TD671W
产品口径	50-1200MM
产品压力	0.25Mpa以下
阀体材质	铸钢，不锈钢304，316，316L
阀板材质	铸钢，不锈钢304，316，316L
驱动方式	蜗轮、手动、气动、电动



二、通风对夹气动蝶阀的主要特点:

1.设计新颖、合理、结构独特，重量轻，启闭迅速。

2.力矩小，操作方便，省力灵巧。

3.采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

三、通风对夹气动蝶阀的执行标准:



制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92



四、气动执行器的主要参数:



气动执行器型号	ZM-AT系列,ZM-GT系列单双作用气动执行器
供气压力	0.5-0.7MPA
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
作用形式	单作用气动执行器,双作用气动执行器

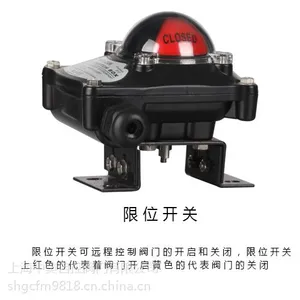

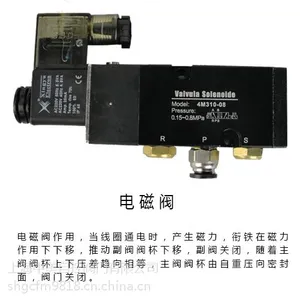

可配附件	电磁阀,限位开关,二联件,手轮机构等



五、通风对夹气动蝶阀的主要零部件材料:



零件名称	主要材料
阀体	铸钢、不锈钢
蝶阀	铸钢、不锈钢
密封圈	铸钢、不锈钢
阀杆	2Cr13、不锈钢
填料	氟塑料、柔性石墨

六、订货流程

1、客户采购清单请传真至 021-51686637，或来电咨询 021-66368888。

2、收到客户采购清单，为客户提供阀门型号选型与报价(报价单)。

3、具体商定交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

1、阀体参数:口径,工作压力,阀体材质,使用介质,温度，连接形式等参数

2、执行器:执行器形式,控制方式,控制信号(4-20MA),作用方式(气-开式,气-关式)

3、可选附件:电磁阀,限位开关,二联件

4、若客户已经确定其阀门型号，应正确说明其型号的含义，在供需双方理解一致的条件下签订合同。

七、服务承诺

1、售前服务

产品介绍，技术交流，疑难解答。

2、售中服务

守信合同，***及时供货，随时保持与客户联系。对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

3、售后服务

上海中美阀门的产品质保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。

产品在使用中我公司会定期组织技术、检查人员进行访问，征询客户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。对客户投诉产品质量问题，快速做出反映，售后服务人员在24 小时(省外 72小时)赶赴现场。
