| 加工定制:否 | 品牌:鸿蝶阀门 | 型号:D671X |
| 结构形式:垂直板式 | 材质:铸铁 | 连接形式:对夹 |
| 适用介质:水 | 压力环境:常压 | 工作温度:常温 |
| 标准:国标 | 流动方向:单向 | 驱动方式:手动 |
| 零部件及配件:配件 | 用途:截止 | 类型(通道位置):二通式 |
| 口径:DN200 | 公称通径:DN200 | 安装尺寸:50 |
| 规格:dn200 |
D71X、D371X、D671X、D971X型中线对夹蝶阀公称压力≤1.6MPa的食品、制药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
【阀门型号】
中线对夹气动蝶阀的常见型号有:d671x-10、d671x-16、d671f-10、d671f-16等。

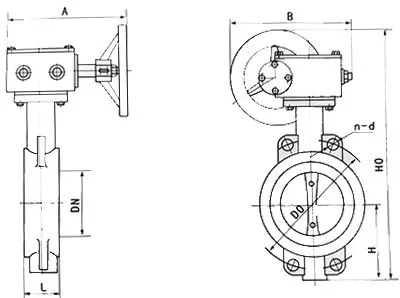

【结构示意图】
【产品特点】
1、结构简单紧凑、小型轻便,容易拆装及维修,并可在任意位置安装。
2、90°回转,启闭迅速。
3、由扭矩产生弹性密封,密封可靠。
4、选择不同零部件材质,可适用于多种介质。
【执行标准】
设计规范: GB/T 12238
结构长度: GB/T 12221
法兰连接: GB/T 9113
试验与检验:GB/T 13927
【性能参数】
| 中线对夹蝶阀型号 | D371X-10 | D671X-10 | D971X-10 | |
| 工作压力(MPa) | 1.0~1.6 (PN10-PN16) | |||
| 适用温度(℃) | ≤180℃ | |||
| 适用介质 | 空气、水、蒸气、煤气、油品等 | |||
| 材料 | 阀体 | 铸铁 球铁 碳钢 不锈钢 铝合金 | ||
| 蝶板 | 铸铁 球铁 碳钢 不锈钢 铝合金 | |||
| 阀杆 | 2Cr13 F304 F316 | |||
| 密封面 | 橡胶 NBR EPDM PTFE | |||
| 填料 | 柔性石墨 PTFE | |||
【主要连接外形尺寸】
| 公称通径 (DN) | 主要外形尺寸 | 主要连接尺寸 | |||||||||
| 1.0MPa | 1.6MPa | 2.5MPa | |||||||||
| L | H | H0 | A | B | D0 | n-Фd | D0 | n-Фd | D0 | n-Фd | |
| 50 | 43 | 63 | 315 | 180 | 65 | 110 | 4-Ф14 | 125 | 4-Ф18 | 125 | 4-Ф18 |
| 65 | 46 | 70 | 330 | 180 | 65 | 130 | 4-Ф14 | 145 | 4-Ф18 | 145 | 4-Ф18 |
| 80 | 46 | 83 | 390 | 245 | 72 | 150 | 4-Ф18 | 160 | 8-Ф18 | 160 | 8-Ф18 |
| 100 | 52 | 105 | 431 | 240 | 72 | 170 | 4-Ф18 | 180 | 8-Ф18 | 180 | 8-Ф18 |
| 125 | 56 | 115 | 455 | 240 | 72 | 200 | 8-Ф18 | 210 | 8-Ф18 | 210 | 8-Ф18 |
| 150 | 56 | 137 | 626 | 350 | 93 | 225 | 8-Ф18 | 240 | 8-Ф22 | 240 | 8-Ф22 |
