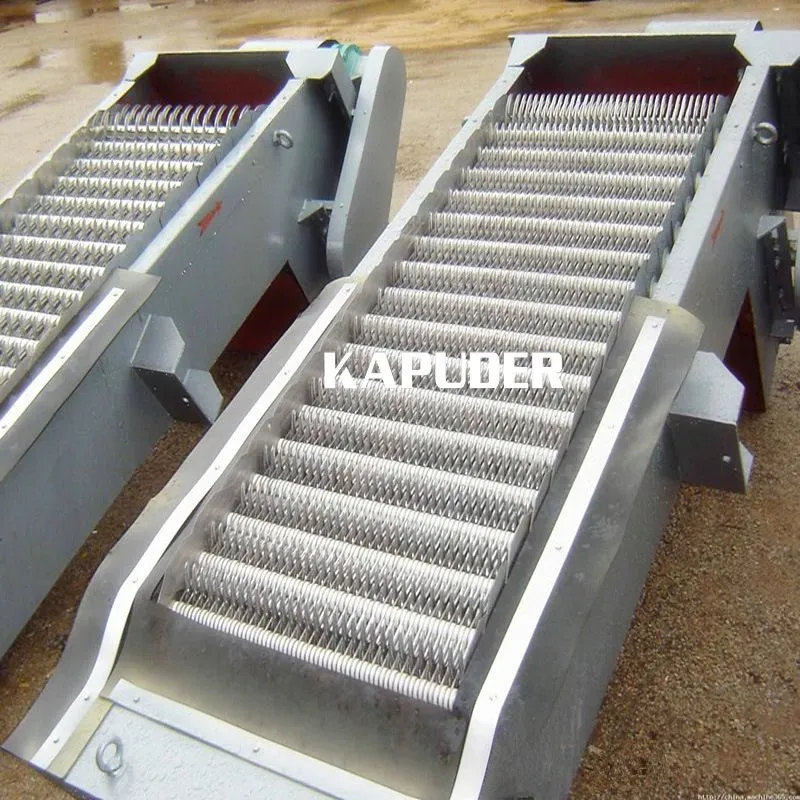

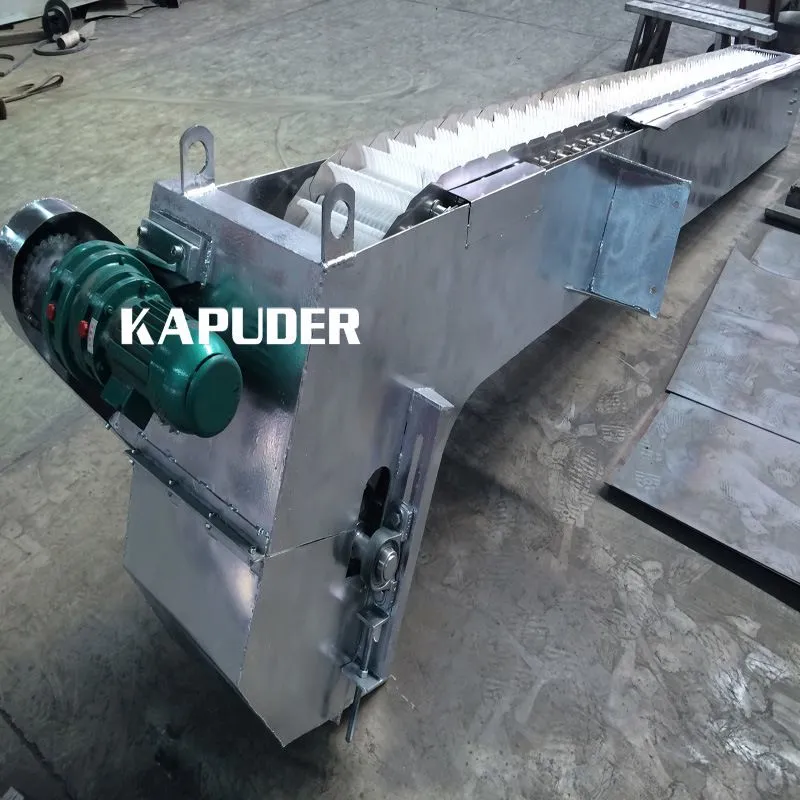

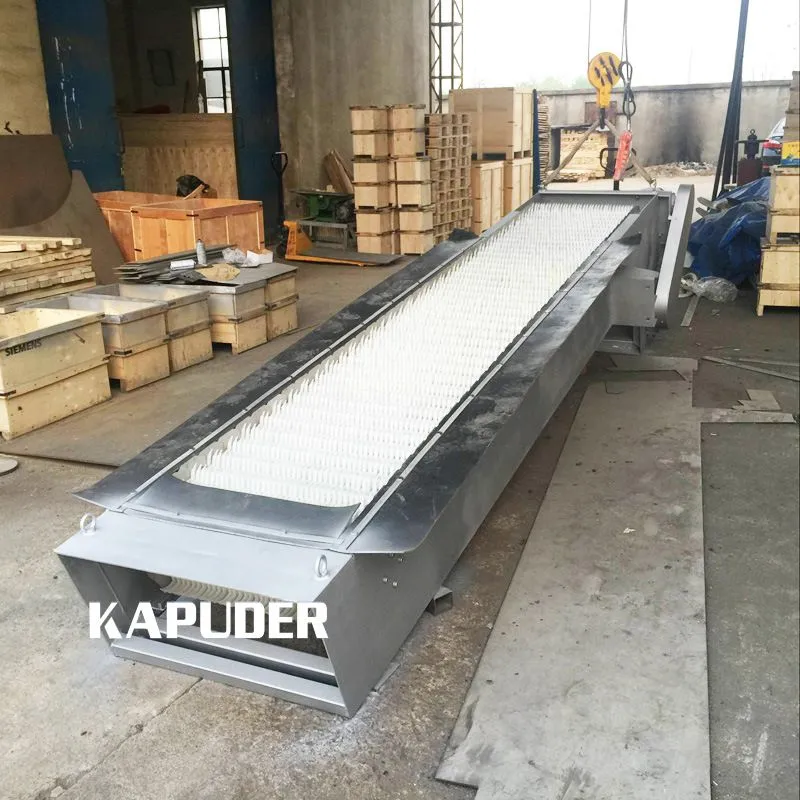

格栅除污机图片：

格栅使用说明：

一、前言

用户在安装和使用本产品前，请先详细阅读本手册，以免损坏设备。

GSHZ型回转式格栅除污机是一种可以连续自动拦截并清除流体中各种悬浮杂物的机械处理专用设备，可广泛地应用于城市污水设备、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前环境污水处理中常用的固液分离设备之一。

二、产品介绍

本产品有传动机构、耙齿链等部件组成，由粑齿装配成一种旋转式格栅链，在电机减速机的驱动下，耙齿链进行连续循环转动。

耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间相对自清运动，绝大部分固体物质靠重力落下。另一部分则靠毛刷清扫器的反向运动把粘在耙齿上的杂物清扫干净。按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙，可根据用户的使用条件需要，进行选择。由耙齿把流体中的固态悬浮物分离后，才能***水流畅通流过。整个工作过程是连续的，也可以是间歇的。

型号说明

型号：

      例如：GSHZ-300-10

            GSHZ---回转式格栅除污机

            300---机宽300mm

          10---耙齿间隙10mm

 规格：

     例如：GSHZ-1×1.8-10-70

           1---机宽1.0m

           1.8---渠深1.8m

           10---耙齿间隙10mm

           70---安装机身倾斜角度70°

适用范围：

1、给排水工程泵站、进水口细格栅上的栅渣；

2、纺织、印染、屠宰、制革造纸等工业废水的固液分离；

3、制糖、酿酒、食品加工中的固液分离。

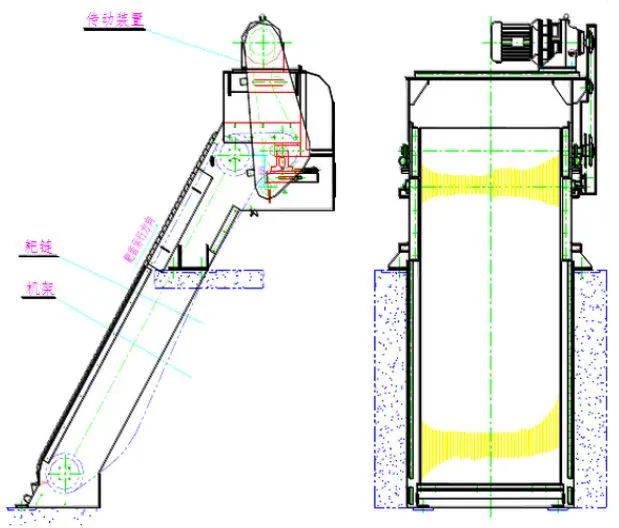

设备结构示意图

三、特点与使用条件

该设备的优点是自动化程度高、分离效果高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可***连续稳定工作。

本设备可以全天候工作，可以实现任意时间段来调节设备运行间隔，也可周期性运转；可根据格栅前后液位差自动控制；用户在设计电控时应考虑手动按钮，以方便检修，用户可根据不同的工作需要来设计电控系统。电路无需复杂的控制方式，但要有热保护。

该设备结构设计合理，在设备工作时，自身具有很强的自经能力，不会发生堵塞现象，所以日常维修工作量较少。

四、安装调试说明

1、 设备起吊安装前先需检查的内容

      1.1  检查设备在运输过程中是否损坏现象。

      1.2  根据设备安装图检查基础尺寸是否符合要求，应***；

      1.3  格栅井两侧于井顶部平台面应垂直，其垂直误差不超过 20mm；格栅井两侧应平行，其平行度误差不超过20mm。

      1.4  检查各预埋件位置、尺寸是否与图纸一致，预埋钢板应 与格栅井顶部平台平。以上内容检查完毕符合要求，既可安装就位。

 2、 设备安装的具体要求

      2.1  本机放入基础就位后，其安装角度应符合设计要求，格栅卸料口平面应与格栅井操作平台面平行，格栅墙板应与格栅井操作平台面垂直，***设备安装的水平度误差小于1/1000，然后再根据安装图将设备与预埋件焊成一体，再将地脚螺母拧紧。

      2.2  在通电运行之前，先用手摇把插入电机尾部方榫内，按安全罩上箭头所示方向用手摇动电机，应无其他影响运行的因素存在。

      2.3  卸去安全罩，放松涨紧链轮，卸下减速机端链条，通电试 运转，看减速机的运转方向是否与安全罩上所示箭头方向一致，严禁反转。

      2.4  用涨紧链轮调节器调整链条的松紧度，并用涨紧螺杆调整 耙齿链的松紧度。

      2.5  检查减速机的润滑油是否到油面线，不足时用30#机械油加至油面线。

      2.6  装好安全罩，接通电源空载运转，应无抖动、卡阻现象 及异常噪音等，空载试运行后，再投入负载运转。

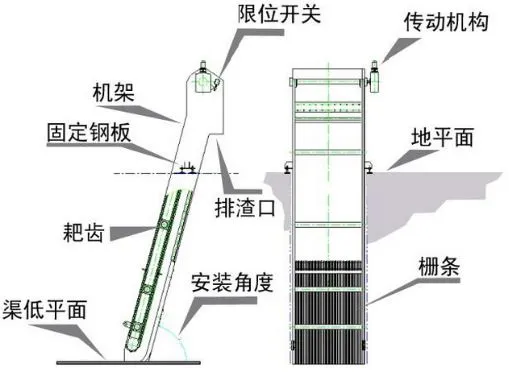

                                                           安装示意图

安装尺寸参考：

外形尺寸图：
