【产品用途】

D73H、D373H、D673H、D973H型PN10~PN100三偏心对夹硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤400℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

【公称通径】

其公称通径从DN50到DN1200，有DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm、DN250mm、DN300mm、DN350mm、DN400mm、DN450mm、DN500mm、DN600mm、DN700mm、DN800mm、DN900mm、DN1000mm、DN1200mm。

【产品特点】

1、对夹金属多层次密封蝶阀对夹连接结构简单，方便安装与拆卸，重量轻的特点。金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。

【执行标准】

设计规范： GB/T 12238 API609

结构长度： GB/T 12221 API609 ASME B16.10

法兰连接： GB/T 9113 API609 ASME B16.5 ***5752

试验与检验：GB/T 13927 API598

【性能参数】

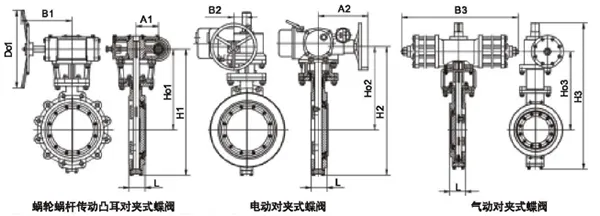

【结构示意图】

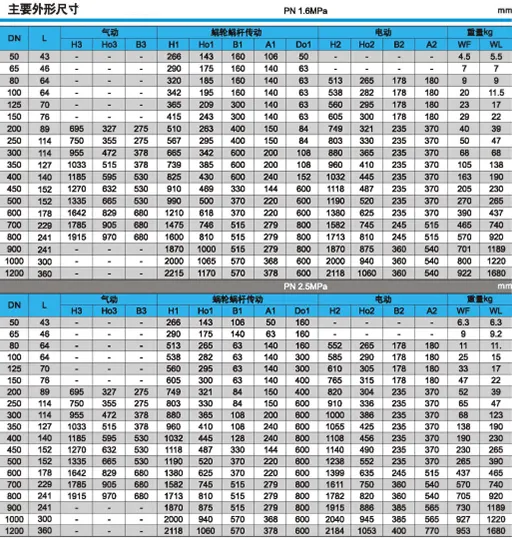

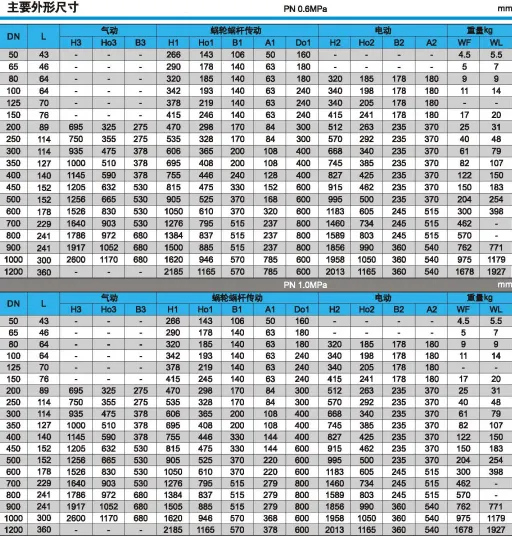

【外形尺寸】
