在现代高分子材料工业中，塑料、橡胶、尼龙、电绝缘材料及各类复合材料广泛应用于国民经济的各个领域。这些材料在特定温度下的?尺寸稳定性?、?力学强度保持能力?以及?抗软化变形的性能?，直接决定了最终产品的安全性、可靠性及使用寿命。?热变形温度（HDT， Heat Deflection Temperature）? 和 ?维卡软化点温度（VST， Vicat Softening Temperature）? 作为量化评估材料耐热性能的两项核心指标，已成为材料研发、质量控制和产品选型科学依据。

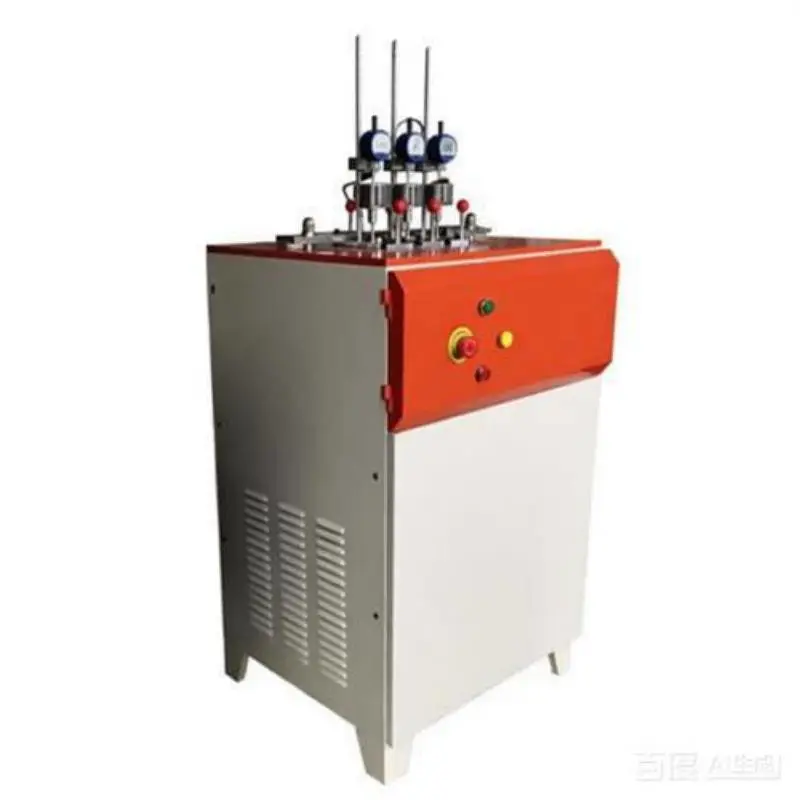

塑料橡胶热变形维卡软化点测定仪，正是为***测定这两项关键参数而设计的专业化检测仪器。它通过模拟材料在实际工况中所承受的负荷与环境温升，在标准化的实验条件下，准确地测定材料开始发生规定量变形或软化时所对应的温度。作为连接实验室研究与工业生产实践的桥梁，该仪器对于材料的科学评价、工艺优化及产品质量保障具有***的核心价值。其应用贯穿于化工企业、塑料与橡胶制品厂、汽车零部件供应商、电线电缆行业、质量监督检验机构、高等院校及科研院所。

一章：遵循的标准与基本原理?

1.1 标准依从性?

为确保测试数据的科学性、准确性和可比性，本仪器的设计与操作程序严格遵循一系列国内外标准。这不仅体现了仪器的专业性，也保障了实验结果的有效性和公信力。

中国***（GB）：?

GB/T 1634 《塑料 弯曲负载热变形温度试验方法》?：该标准详细规定了在三点弯曲负载下，测定塑料试样达到规定标准挠度时温度的方法。

GB/T 1633 《热塑性塑料维卡软化温度（VST）的测定》?：此标准用于测定热塑性塑料在特定负荷和升温速率下，被特定形状的针刺入规定深度时的温度。

GB 8802 《硬聚氯乙烯（PVC-U）管材及管件 维卡软化温度测定方法》?：针对硬质聚氯乙烯管材及管件的专用测试标准。

***（***）：?

*** 75 《塑料 负载热变形温度的测定》?（等同系列于GB/T 1634）。

*** 306 《塑料 热塑性塑料 维卡软化温度的测定》?（等同系列于GB/T 1633）。

*** 2507 《热塑性塑料管材和管件 维卡软化温度》?。

通过符合上述标准体系，仪器确保了对塑料、橡胶等多种材料的测试过程具备国际认可的规范性与可重复性。

1.2 测试基本原理概述?

热变形温度（HDT）测试原理?：将标准尺寸的长条状试样以?简支梁三点弯曲?的方式置于支架上，在试样上方施加一个恒定的弯曲应力（通常为1.80 MPa或0.45 MPa）。随后，将试样浸入以?恒定速率升温?的加热介质（如硅油）中。当试样在热和负载的共同作用下，其中点弯曲变形量达到预定标准值时（如0.21mm或0.25mm，取决于试样高度），此时的介质温度即被记录为该试样的热变形温度。该温度反映了材料在短期负载下的抗弯曲热变形能力。

维卡软化点温度（VST）测试原理?：将截面积固定的平板试样放置在水平支撑台上，将带有规定截面积（通常为1 mm?）的平头针状压头在标准负荷下（10N或50N）垂直压在试样表面。然后，试样在恒速升温的介质中受热。当针头刺入试样深度达到?1 mm?时，记录此时的介质温度，即为维卡软化点温度。此法更侧重于反映材料在无尖锐应力集中情况下的整体软化特性。

二章：仪器核心配置与性能参数?

一台符合标准、性能可靠的测定仪应具备以下核心功能模块与参数特性：

2.1 机械与加热系统?

一体化双试验功能?：一台主机即可通过更换?圆角压头?（热变形测试用）与?针型压头?（维卡测试用），实现两种测试模式的快速切换，高效利用设备资源。

试样容量与操作?：配置三个独立的测试工位，?一次试验可同时测试三个平行试样?，提高了数据获取效率与可比性。试样架配备?电动或手动升降功能?，***方便了试样的安装、取放以及更换。

高精度温控系统?：采用高性能的?PID温度控制算法?，配合均匀搅拌系统，确保加热介质温度在升温和恒温阶段的稳定与均匀。

温度范围?：从室温至?300℃?，覆盖绝大多数高分子材料的测试需求。

升温速率?：提供两种标准的、高度线性的程序升温速率：?120℃/h（12±2℃/6分钟）? 和 ?50℃/h（5±1℃/6分钟）?，满足不同标准的要求。

控温精度?：全量程范围内?温度误差? 控制在±1℃以内，***测试条件的准确性。

加热介质与冷却?：推荐使用热稳定性好、粘度适宜的?甲基硅油?作为传热介质，容量约为?18-20升?。试验结束后，根据不同温度段采用不同的冷却策略：?高于150℃时推荐自然冷却（风冷），低于150℃时可通过接通外部水源进行水冷以加速降温?，提升连续试验效率。使用水冷后必须排空管路内余水。

负载系统?：采用精密加工的负载杆与托盘，其自重（通常在88g±1g）已知。所有砝码均需定期校准，确保施加在试样上的总负荷（砝码重量+负载杆组件重量）严格符合标准计算要求。

热变形负荷?：根据不同试样尺寸（宽、高）和标准规定的弯曲应力（如1.8 MPa或0.45 MPa），通过标准公式计算所需的总力值，再通过砝码组合实现。

维卡负荷?：直接提供标准规定的两种负荷选择：?A法 9.81 N（约1000g）? 或 ?B法 49.05 N（约5000g）?。

2.2 形变测量与智能控制单元?

高精度形变传感?：配备?3块高分辨率的光栅千分表（位移传感器）? 用于***测量试样的变形量。

测量范围?：0 – 1.0 mm。

测量精度（误差）?：通常在±0.005 mm（5?m）以内，部分型号精度可达±0.01 mm。

智能数据处理与控制?：主控制器（单片机或微处理器）是整个设备的大脑，负责执行以下核心任务：

闭环控温?：实时采集温度传感器信号，通过与预设升温曲线的比较，动态调节加热器的功率输出，实现精准的PID温度控制。

自动判断与记录?：当任一试样的变形量达到用户设定的目标值（如热变形对应的标准挠度或维卡的1mm刺入深度）时，系统会自动捕获并锁存当前的油浴温度作为该试样的结果。

安全保护机制?：用户可预设“上限温度"，若温度达到上限而试样变形仍未达标，系统将自动停止加热并报错，防止设备超温运行，确保安全。

人机交互界面?：通过触摸屏或按键与数码显示屏，用户可直观地进行升温速率选择、变形量设定、传感器手动/自动调零（要求显示值进入200-800的“零区"）、参数检查及结果调阅。操作逻辑清晰，可有效指导用户完成试验。

2.3 主要物理与电气参数汇总?

电源?：AC 220V ±10%， 50Hz， 工作电流约20A， 整机功率不超过4.5kW（4500W）。

外形尺寸（宽×深×高）?：约720 mm × 700 mm × 1380 mm。

整机重量?：约180 kg，要求放置在水平、坚固且通风良好的工作台上。

安全要求?：设备必须可靠接地，周围5米内严禁明火（因加热介质闪点考虑）。建议在上方安装抽油烟设备以改善操作环境。

三章：标准操作流程指引?

获得可信赖数据的关键在于严格执行标准的操作流程。以下是基于标准与设备通用操作的核心步骤指引：

3.1 试验前准备?

试样制备?：严格依照相关测试标准（如GB/T 1634或GB/T 1633），制备尺寸***、边缘无飞边、表面平整光滑的标准试样。试样应在标准实验室环境（如23±2℃，相对湿度50±5%）下进行足够时间（通常大于40小时）的状态调节。

设备检查与介质准备?：确认仪器水平放置并可靠接地。向清洁的油浴槽中加入足量甲基硅油，液面应达到距上端口约35mm的标准高度。打开搅拌器电源，调整转速至合适档位，确保油温均匀。

压头与负荷计算?：

选择压头?：进行热变形试验安装圆角压头，进行维卡试验安装针型压头。

计算负荷?（针对热变形）：根据试样的实际宽度(b)和高度(h)，使用标准公式（如F = 2σb h? / 3L，其中L为跨距，σ为弯曲应力）计算出所需施加的总力F。总负荷减去负载杆及托盘的已知重量（如88g），即为需要添加的砝码质量。依据砝码质量表进行组合配置。

3.2 试样安装与系统调整?

启动设备，将试样架升起至露出油面。

将试样准确放置在支撑架上（热变形）或测试平面上（维卡）。

小心放下负载杆，使压头中心与试样测试区域良好接触。

将试样架平稳降回油池，确保试样浸没。

将配置好的砝码端正地放置在负载杆***的托盘上。完成后，应?静置5分钟?，以消除试样及装置的初始应力与温度波动。

安装位移传感器（千分表）：将其固定在砝码上方，调整位置使其测量杆下端轻触砝码上表面中心，上端留有2-5mm的缓冲行程。

3.3 参数设置与仪器调零?

在控制面板上设定试验参数：

升温速率?：根据标准要求选择120℃/h或50℃/h。

目标变形量?：热变形试验需根据试样高度查表或按标准设置对应的标准挠度值（范围通常在210-360?m）；维卡试验固定设置为1000?m（1mm）。

上限温度?：设定一个略高于预期试验结果的安全温度值。

传感器调零?：此步骤至关重要。在系统静止状态下进行调零操作。轻微旋转千分表的微调旋钮，使显示值稳定在允许的“零区"范围内（如200-800）。按存储键确认该零点，并依次完成三个传感器的调零，直至系统提示就绪。

3.4 执行试验与数据获取?

确认所有设置无误后，按下“启动"键，试验正式开始。加热指示灯将根据PID控温策略间歇亮起。

在升温过程中，可按“显示"键循环查看三个试样的实时变形量和当前油浴温度。

当某试样变形量达到预设的目标值时，仪器将自动记录并存储该时刻的温度。

试验自动结束?：当三个试样均达到目标变形量，或温度达到预设上限而变形未达标时，系统会自动停止加热。前者会显示“END"表示完成，后者可能显示“ERR"表示异常。

3.5 试验结束与后处理?

试验结束后，按“结果"键依次读取并记录三个试样分别对应的温度值（T1, T2, T3）。

按“复位"键使仪器返回初始待命状态。

谨慎地?移开位移传感器和砝码，升起试样架，取出试样（?严防试样掉入油池?）。

根据需要和温度情况，选择自然冷却或连接水管进行水冷以加速降温。

试验全部完成后，依次关闭各电源开关。

四章：应用场景与维护保养?

4.1 核心应用领域?

材料研发与配方筛选?：评价新配方、新添加剂对材料耐热性能的改善效果，指导新材料开发方向。

质量控制与进货检验?：作为塑料粒子、半成品或成品批次一致性的关键监测指标，确保来料及出厂产品符合规格要求。

产品设计与选材?：为电子电器外壳、汽车内饰件、管道系统、耐热餐具等产品的结构设计提供基础的热性能数据。

工艺研究与优化?：分析注塑温度、冷却速度、退火处理等不同加工工艺对制品最终热变形温度的影响。

合规性测试与认证?：为产品满足国内及国际（如UL, CE等）安全与性能标准提供必要测试报告。

4.2 维护与保养要点?

日常清洁?：保持设备外部清洁，每次试验后及时清理压头、负载杆及试样架上的残留物。

介质维护?：定期检查甲基硅油的清洁度与性能，避免油品氧化、裂解或污染，必要时更换新油。

关键部件校准?：建议每年至少一次，将?温度传感器（PT100铂电阻）?、?光栅千分表（位移传感器）?以及?全套标准砝码?送至有资质的计量单位进行校准，以确保源头数据的准确性。

机械部件保养?：负载杆与导杆间应保持清洁，可定期用无水乙醇擦拭，但?严禁涂抹普通润滑油?。检查搅拌电机的运转状态，定期对其轴承进行润滑。

安全注意事项?：

设备运行时和停机后，油池及周围部件温度，谨防***。

连接冷却水时确保管路密封良好，用后务必排空积水，防止锈蚀或影响下次测试。

安装和取出试样时务必小心，防止试样掉落损坏加热器或污染油浴。

结语?

塑料橡胶热变形维卡软化点测定仪是现代高分子材料研究与产业质量控制体系中的基石型设备。它不仅通过提供***、可比的热性能数据，在研发端驱动材料创新，在生产端筑牢质量防线，更在市场端为企业赢得信任、满足合规要求提供了有力的技术支撑。选择一台严格遵循国际国内标准、性能稳定可靠、操作智能便捷的测定仪，是衡量企业技术实力、保障产品竞争力和促进产业链高质量发展的明智决策。通过每一次严谨规范的测试，我们得以深度洞察材料的本征特性，为开发更安全、更耐久的材料产品奠定坚实的科学与实践基础。
