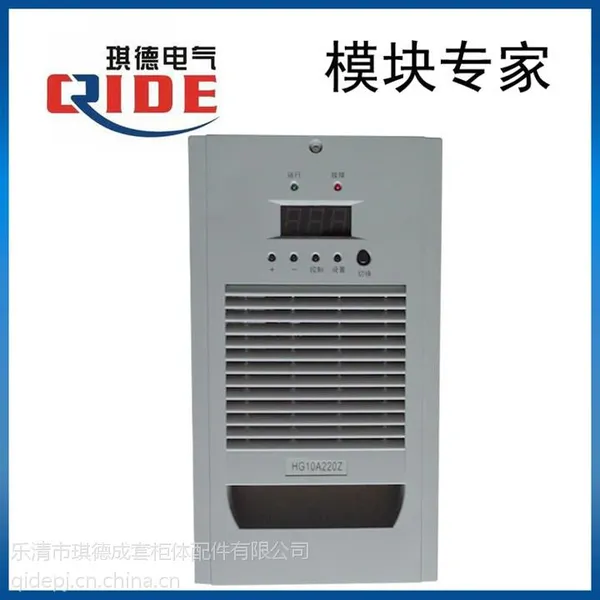

***供应CL6810-20/220电源模块充电模块，

供应CL6810-20/220电源模块，CL6810-20/220充电模块，CL6810-20/220整流模块，

长期供应以下各个型号的直流屏充电模块及监控模块。

一．HYZ22010-5,HYZ22010-6
二、Z10H、GZ22010-3、GZ22010-5、GZ22010-6、GZ22010-8、Z20L、GZ11020-3、GZ11020-5、GZ11020-6、GZ11020-8、G15L、GF11020-2、GF11020-3、GF11020-5、GF11020、GF11020-6、GF11020-8、G10H、G10H1、GF22010、GF22010-2、GF22010-3、GF22010-5、GF22020、GF22020-6、GF22020-8 、G05H、G07H、G10L、G05H1、G07H1、GF22005、GF22007、GF11010、GF22005-2、GF2007-2、GF11010-2、GZ22005-9、GZ11010-9、GZ22010-9、PMU-S2T、PMU-S2TA、PMU-S2TB、PMU-I、PMU-S3L、PMU-S20、PMU-S21、PMU-S31、 PMU-S51、PMU-S10、PMU-A、PMU-D、PMU-K、PMU-A2、PMU-D2、PMU-K2、PMU-B2、PMU-J1、BAT-108

TH230D03ZZ-3自冷智能型模块 本公司TH系列型号：TH230D03ZZ-3、TH110D05ZZ-3、TH230D05ZZ-3、TH230D07ZZ-3、TH110D10ZZ-3、TH230D10ZZ-3、TH110D20ZZ-3、TH230D20ZZ-3、TH110D40ZZ-3、TH230D05ZZ-220AC、TH110D10ZZ-220AC、TH230D10ZZ-220AC、TH110D20ZZ-220AC。
产品名称：GZ22010-3,GZ22010-6直流屏电源模块
ER4850/S 输入电压：AC220V 输出电压：DC48V 输出电流：50A
整流模块ER4830/S、ER4850/S、ER2475/S综合运用现代电力电子和工业控制技术开发，内置***的微处理器，采用全面软开关技术，效率和EMC达到******水平。
ER4850/S性能参数：
KS1B10 (KS1A20)功能说明 A. 保护功能 ? 产品名称：KS1B10电源模块
技术参数
交流输入额定电压：220V，50HZ
电压变化范围：220V±15%
频率变化范围：50HZ±10%
直流输出额定值：10A/230V（KS1B10）
20A/115V（KS1A20）
直流输出电压：180V-286V（KS1B10）
90V-155V（KS1A20）
输出限流范围：5%-105%×额定电流
可闻噪声：≤55dB
工作环境温度：-5℃-- +45℃
模块尺寸：219.5×160（面板尺寸），199×155×329（箱体尺寸）
模块重量：7.7Kg输出过压保护 输出电压过高对用电设备会造成灾难性事故，为***此类情况发生，我公司的高频模块内有过压保护电路，出现过压后模块自动锁，相应模块故障指示灯亮，故障模块自动退出工作而不影响整个系统正常运行；过压保护点设为320V±2V（KS1B10）或者160V±2V（KS1A20）。 ? 输出限流保护 每个模块的输出功率受到限制，输出电流不能***增大，因此每个模块输出电流大限制为额定输出电流的1.05倍，如果超负荷，模块自动调低输出电压以保护模块。 ? 短路保护 整流模块输出特性如下图，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在限流点之下，此时模块输出功率很小，以达到保护模块的目的。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。 ? 并联保护 每个模块内部均有并联保护电路，***故障模块自动退出系统，而不影响其它正常模块工作。模块并机输出示意图如下图所示。 ? 过温保护 过温保护主要是保护大功率变流器件，这些器件的结温和电流过载能力均有安全极限值，正常工作情况下，系统设计留有足够余量，在一些特殊环境下，如环境温度过高、风机停转等情况下，模块检测散热器温度超过85℃时自动关机保护，温度降低到70℃时模块自动启动。 ? 过流保护 过流保护主要保护大功率变流器件，在变流的每一个周期，如果通过电流超过器件承受电流，关闭功率器件，达到保护功率器件的目的。过流保护可自动恢复。 B. 测量功能 测量模块输出电压和电流以及模块的工作状态，并通过LCD显示，使用者可以直观方便的了解模块和系统工作状态。 C. 故障报警功能 在模块出现故障时模块会发出声光报警，同时LCD上显示故障信息，用户能方便的对模块故障定位，便于及时排除故障。 D. 设置功能 ? 输出电压设置 通过LCD和按键设置模块的输出电压；根据模块工作母线、模块充电状态、浮充电压、均充电压、控母输出电压等参数确定模块的输出电压。 ? 无级限流 通过监控系统可在5% - 105%额定电流内任意设置限流点，限流点通过LCD和按键设置，根据设置的模块工作母线、合母限流、控母限流等参数确定模块输出限流。 ? 遥控功能 可遥控模块的开/关机、均/浮充电压转换。 E. 校准功能 ? 电压测量校准 通过LCD和按键校准模块输出电压测量；操作方法见“模块操作说明”。 ? 电流测量校准 通过LCD和按键校准模块输出电流测量；操作方法见“模块操作说明”。 ? 输出电压控制校准 通过LCD和按键校准模块输出电压控制；操作方法见“模块操作说明”。 F. 通讯功能 模块通过RS485和主监控之间通讯，主监控通过通讯实现模块参数设置，采集模块工作参数，控制模块工作状态。
一种电动汽车电池智能快速充电器HD22020-3的设计一种电动汽车电池智能快速充电器HD22020-3的设计
1．环境要求
ER4850/S工作温度：-20℃～45℃满性能，-40℃可以正常起机，+45℃到65℃功率降额；
ER4850/S储存温度：-40℃～70℃；
ER4850/S相对湿度：≤95% ；
ER4850/S大气压力：80～106kPa；
ER4850/S冷却方式：智能风冷；
2．输入特性
输入电压：85Vac～290Vac，（85Vac～176Vac输出限功率）*
输入电流：≤20A
效率：≥90.5%
3．输出特性
输出电压范围：42Vdc～68Vdc
额定输出电流：50A
大输出电流：50A（58V）
电压上升时间：3～8秒（软启动时间）
输出恒流范围：10%～***
峰峰值电压：≤300mV（0Hz～20MHz）
稳压精度：≤±0.5%
温度系数（1/℃）：≤0.2‰
均流不平衡度：输出电流大于10A时，均流不平衡在±1.***以内
4．音响噪音：＜55dB
5．绝缘电阻与绝缘强度
1）绝缘电阻
整流模块的交流输入端子对机壳、对直流输出以及直流输出对机壳的绝缘电阻不小于5MΩ。（试验电压500Vdc）。
2）绝缘强度
加强绝缘：交流输入端子对直流输出端子/通信端子：4242V直流电压1分钟，无击穿,无飞弧现象, 稳态漏电流小于1mA。
基本绝缘：交流输入端子对壳体：2121V直流电压1分钟，无击穿,无飞弧现象,稳态漏电流小于1mA。
6．MTBF：＞250,000小时
模块功能特点
GZ22010-3的详细描述：
