替代CH7218|CS5565设计方案|TypeC转HDMI2.1方案

CS5565是一款高性能Type-C/DisplayPort 1.4到HDMI 2.1协议转换器，可同时接收通过Type-C/DisplayPort端口传输视频和音频，并转换为支持TDS或FRL的HDMI输出信令。DP接收器在4个通道上支持高达8.1Gbps的链路速率。HDMI输出端口可以作为TDS或FRL发射机操作。符合HDMI 2.1规范支持高达12Gbps的大数据，显示分辨***达10K@60Hz利用DSC通过模式。

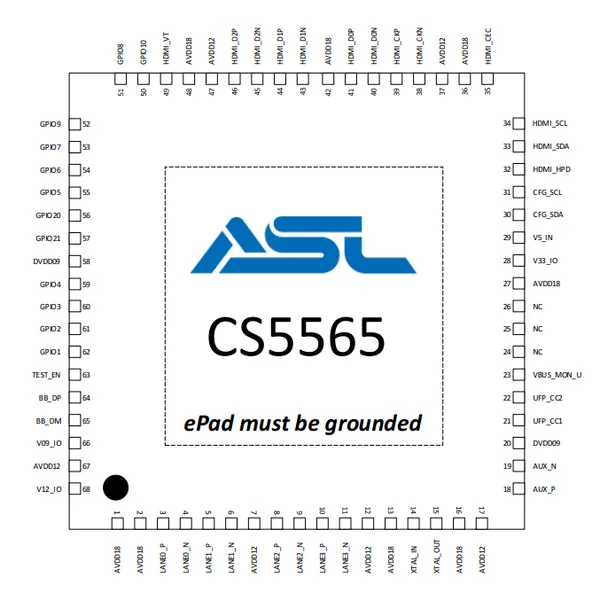

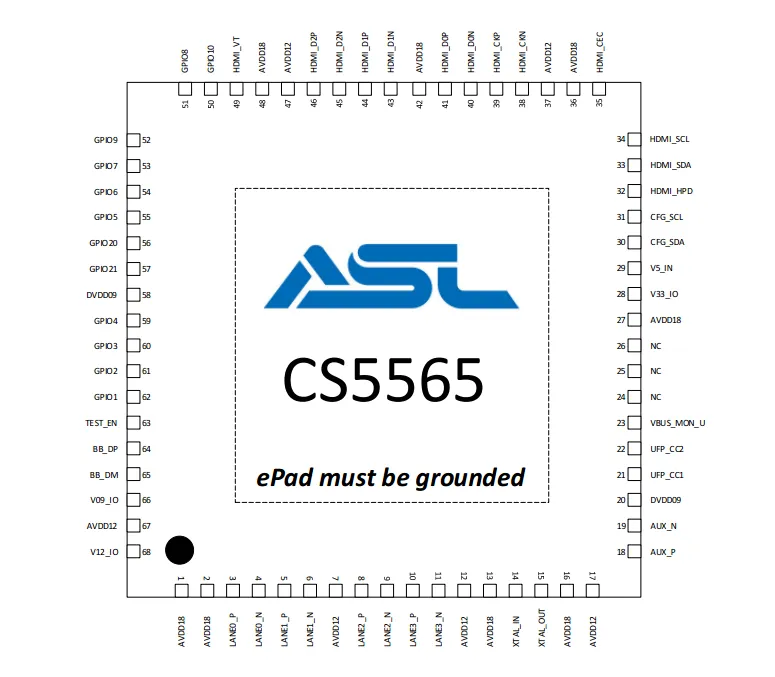

CS5565芯片管脚分布及定义：

HDMI传输支持高达每通道6Gbps的大允许数据速率，提供以60Hz刷新率显示高达4Kx2K的24位色彩。CS5565支持DSC1.1/1.2a压缩视频采用FEC解码的传输，以确保无视觉故障的DSC传输。HDMI支持HDCP1.4和HDCP2.3。CS5565允许安全传输受保护的内容。提供嵌入式HDCP密钥安全性的***别。

CS5565是一款高度集成的单芯片，适用于多个细分市场和显示应用，例如如主板、显示屏、扩展坞、线材、转换器等。

CS5565特性：

支持4k@60Hz或8k@60Hz，分辨率/计时10K@60Hz/4K@240Hz

支持DSC v1.2a，并与***版本向后兼容

支持DSC解码器和直通模式

嵌入式32位RISC-V处理器和SPI闪存

USB电源传输（PD）v3.0兼容

嵌入式EDID（如果终端设备没有，CS5565将响应EDID）

支持HDCP 1.4和HDCP2.3，并带有片上密钥以支持HDCP中继器

支持RGB 4:4:4 8/10/12位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10/12比特bpc

支持32个16/20/24位音频通道，采样频***可达192kHz

支持USB在线进行固件更新
