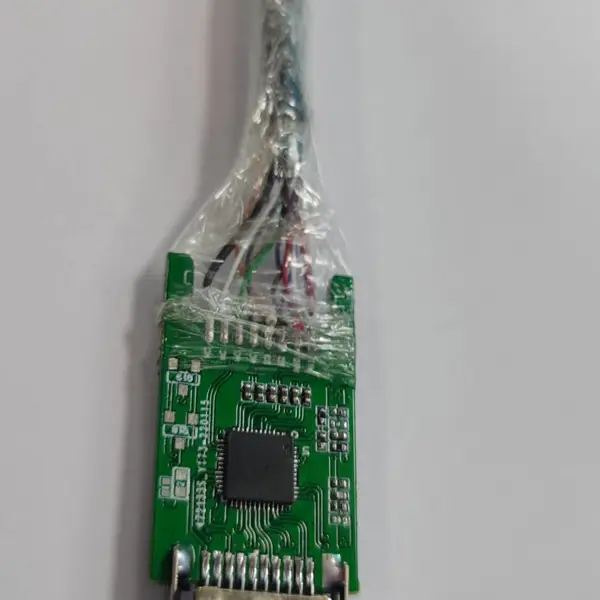

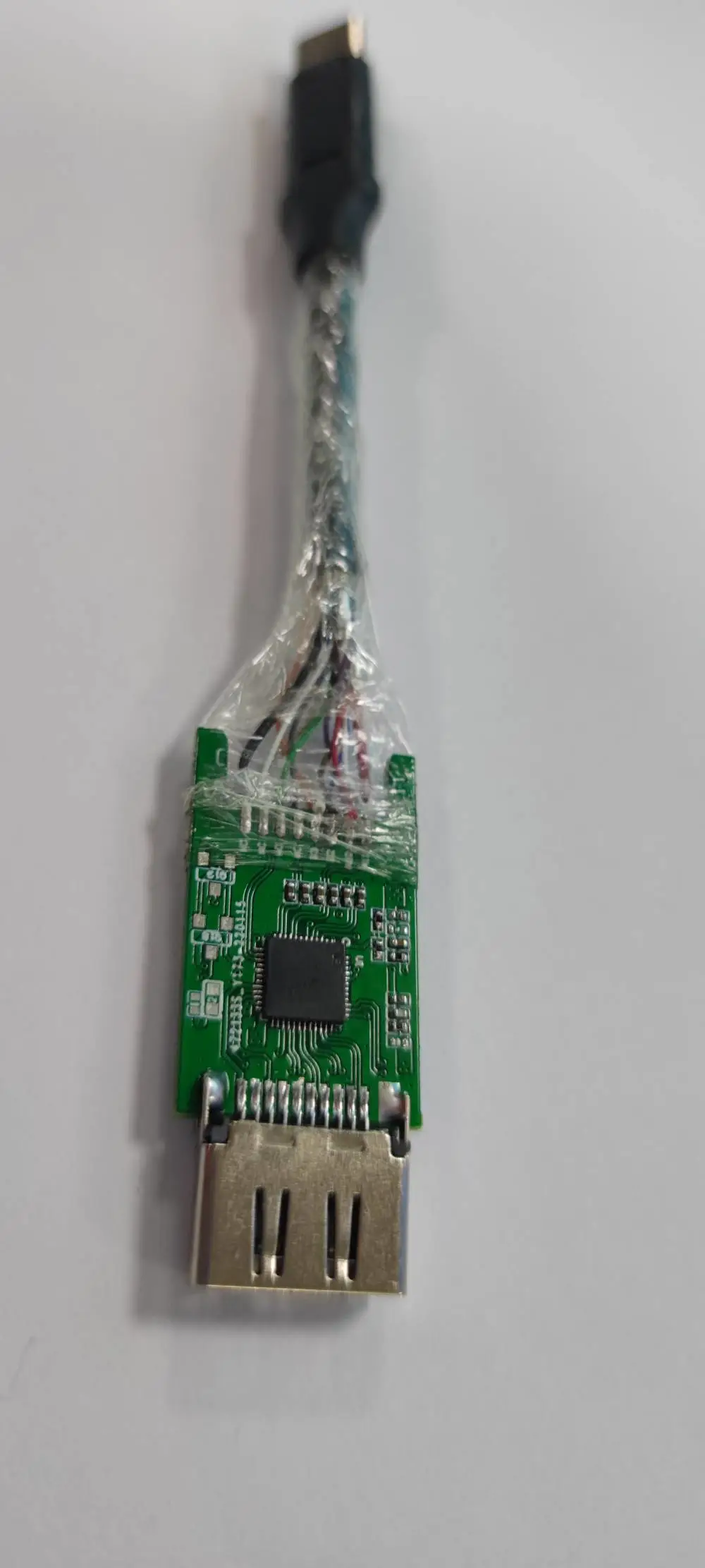

TYPEC转HDMI 4K投屏方案，Typec母座正反插转HDMI方案 –CS5261+VL170,目前市场应用较多的是RTD2171、RTD2172、AG9310、LT8711、CH7210、CH7211

一、 CS5261功能概述

CS5261是一种高性能TypeC/DP1.4到HDMI1.4转换器，设计用于连接USB-C型或DP1.4到HDMI1.4转换器。CS5261集成了DP1.4输入，一个HDMI1.4输出。此外，还包括两个CC控制器，用于CC通信，以实现DP Alt模式和电源传输（5V慢速充电）功能，一个用于上游C型端口，另一个用于下行端口。

DP接口包括2条主通道、辅助通道和HPD信号。接收端支持的高达速率为5.4Gbps（HBR2）每条的速率。DP输入端包含HDCP1.4嵌入密钥的内容保护方案，用于数字音频视频内容的传输。

HDMI接口包括4个时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达3Gpbs的数据速率，足以处理高达FHD 1080p 120Hz的视频分辨率和UHD 4k 30Hz格式。HDMI发射机包含支持HDCP1的HDCP1.4与CS5261包含HDCP允许传输受保护的内容。嵌入式密钥可用于提供***别的HDCP。

CS5261是一种高度集成的单芯片，适用于多个领域市场和显示应用，如手机电脑投屏、扩展底座，Typec转换器，扩展坞等。

二、 CS5261特点

USB Type-C规范1.2

VESA显示端口DP1.4

HDMI规范v2.0，数据速***达3-Gbps。

支持USB Type-C通道配置（CC）

嵌入式振荡器，无需外部晶体

嵌入式MCU与spiflash

嵌入式EDID（如果终端设备没有，CS5261将响应EDID）

支持HDCP 1.4，带有支持HDCP键。

支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc

192KHz x8通道的音频采样率

LPCM和压缩音频编码格式

用于芯片控制的辅助通道、I2C主机接口

USB Type-C显示端口（DP）Alt模式输入（输入端）

USB Type-C规范1.2和向后兼容Type-C规范1.0

VESA显示端口DP1.4合规。支持双车道。

内置CC控制器，用于插头和方向检测

高达HBR2（5.4-Gbps）输入。内置高性能自适应均衡器。支持1-MHz辅助信道

USB Type-C通道配置（CC）功能

三、CS5261应用场景

支持高达400 kHz的I2C主设备和从设备。

HBM 6KV用于连接器引脚

带e-Pad的6*6mm  QFN48封装
