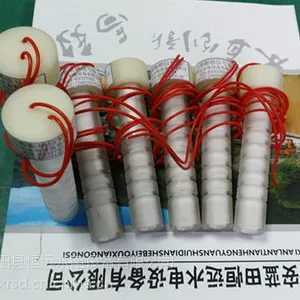

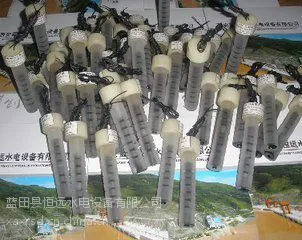

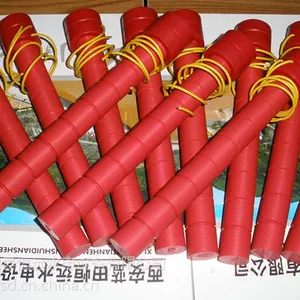

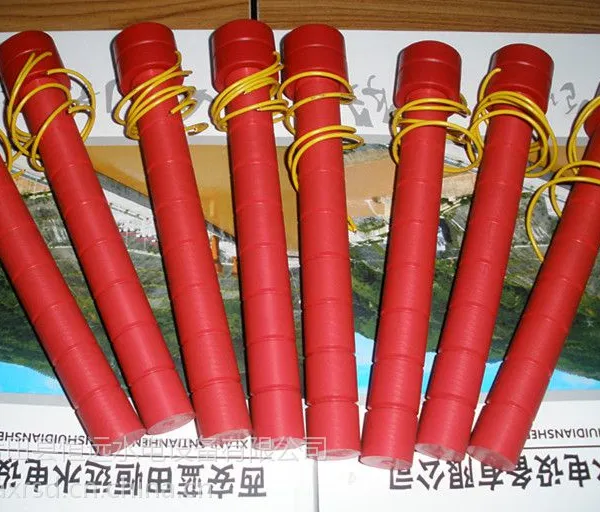

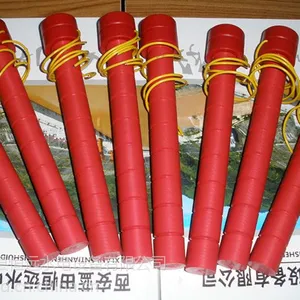

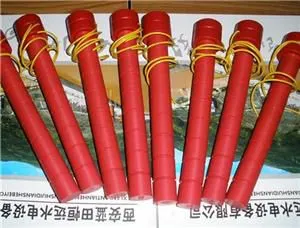

CJX-9剪断销信号器西安恒远精心打造
剪断销信号器概述
 CJX-9水轮机常闭式剪断销信号器是水轮机导水叶的剪断销断裂事故的发信元件,一般装在剪断销的轴向中心孔内.当剪断销被剪断时发出电信号。其中：CJX型为常闭式,使用时需与MPF322H或MPF330D剪断销信号装置配套；KJX为常开式,无需配剪断销信号装置,非标准长度可定做。剪断销信号装置用在保护线路中,作为反应水轮机常闭式剪断销折断时的信号元件。

剪断销信号器工作原理：
  装置正常工作时，继电器K 被K1-Kn 剪断销短接，K 继电器不动作，同时，继电器K1 动作，动断触点K1 打开，发光二极管没有指示。如果剪断销K1-Kn 中有一个被剪断，继电器K 动作。由于交流母线来源于动力屏，当交流母线或K用交流电源停电时，发光二级管发出指示。
剪断销信号器技术参数：
输出接点容量：30W；
额定值：交流电压220V，直流电压220V；
在额定直流电压下，交流电压下降到100V后，信号灯应可靠显示（发光）。
剪断销信号器选型说明：
①剪断销信号装置（供电电源：AC/DC220V,仪表尺寸: 115mm*72mm);
剪断销信号装置（供电电源：AC/DC220V,仪表尺寸：160mm*90mm)。
