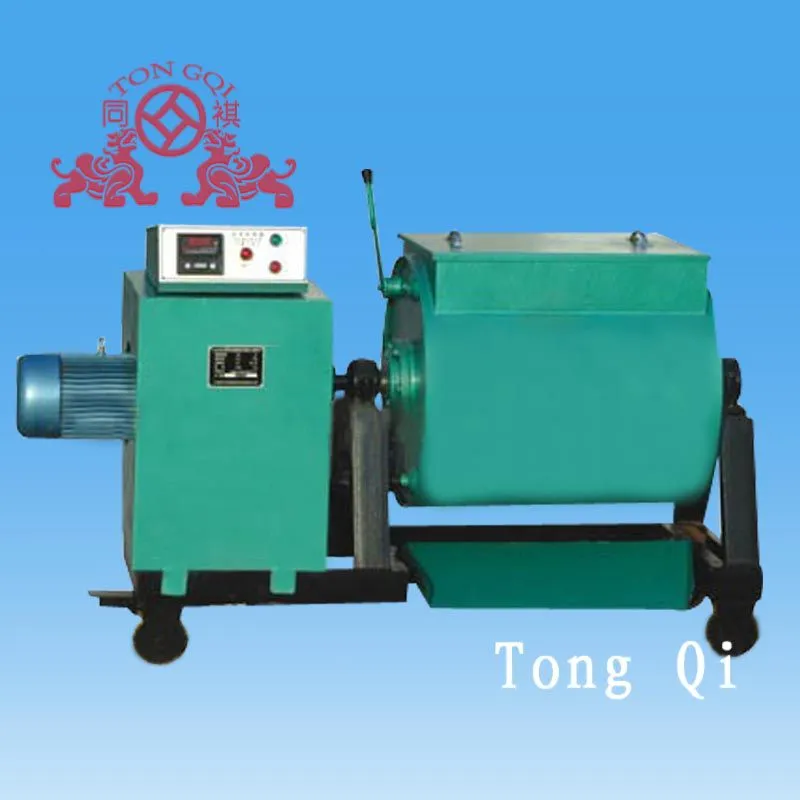

UJZ-15砂浆搅拌机(卧式)

一、UJZ-15砂浆搅拌机概述

UJZ-15砂浆搅拌机是为了配合推广实施国家建设部发部（JGJ70-90）建设沙浆基本性能试验方法标准，而设计的专用设备，主要用于建筑行业，大专院校、科研单位、质检部门作墙体粉面材料及砖砌墙用沙浆强度试验的搅拌机械。也适用于生产人造大理石厂家面料及其他粉末状搅拌工作。

它具有搅拌叶按顺时针运动而搅拌筒按逆时针运动的两个相对旋转

二、UJZ-15砂浆搅拌机主要参数

1、搅拌叶片：2片

2、搅拌叶：刀片

3、搅拌叶转速：（顺时针）47±4r/min

4、搅拌筒容量：28L

5、搅拌筒额定容量： 15L（出料）

6、搅拌筒内径：φ380mm

7、搅拌筒筒宽：350mm

8、电压与功率：380V/750W

三、UJZ-15砂浆搅拌机结构及原理

1、本设备有箱体、电机、蜗轮箱、齿轮箱、叶片、刮板、筒体，蜗架及程控器组成。见（图一）

2、本机传动型式为电机连接蜗轮箱蜗杆，传动蜗轮，蜗轮轴一端通过离合器带动搅拌筒作顺时针方向旋转，蜗轮轴端输出齿轮与主轴齿轮哧合，通过主轴上联接器传动上齿轮箱主动齿轮，经中间齿轮传动搅拌齿轮带动搅拌叶片作顺时针转动。

四、UJZ-15砂浆搅拌机操作与使用

首先将（1）齿轮箱体关上，按动程控器开关，作空运转，检查转向是否与所述方向一致。停车后检查（9）刮板与搅拌筒壁及搅拌筒底间隙是否正确，调整好后将搅拌刀螺母拧紧把按比例准备的料投入筒内，开机搅拌，停机扳动翻箱机构，将料取出待用，每次搅拌出料后搅拌筒的复位一定要检查筒底与底座的位置是否正确，否则不要开机。
