采用涡轮进行测量的流量计。它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。图中感应线

圈和***磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率－电压转换以指示瞬时流量。叶轮的转速正比于流量，叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。它的量程比可达10:1，精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。

在欧洲和美国涡轮流量计是继孔板流量计之后的***个法定天然气流量计，已经发展为多品种、全系列，多规格，批量生产规模的天然气流量计。标准规范亦十分完备，但亦有不足之处：对测量介质洁净度要求较高，使用期限受到限制。不过据国外使用部门称：曾对240台使用8~15年的流量计进行周期检定，发现仪表准确度的偏移仍在规定范围内。另外，采用一种高效整流作用的整流器与涡轮流量传感器耦合成结构一体化的气体涡轮流量计，在上游侧阻流件为弯头或有半开截止阀条件下，只需要2D直管段长度，对于城市用安装空间窄小的，它是很突出的特点。

涡轮流量计是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道平均流速成正比，同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量，根据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。

各种流量计中涡轮流量计、容积式流量计和科氏质量流量计是三类重复性、***度的产品，而涡轮流量计又具有自己的特点，如结构简单、加工零部件少、重量轻、维修方便、流通能力大（同样口径可通过的流量大）和可适应高参数（高温、高压和低温）等。至今，这类流量计产品可达技术参数：口径4-750mm，压力达250MPa，温度为-240-700℃，像这样的技术参数其他两类流量计则是难以达到的。

涡轮流量计广泛应用于以下一些测量对象：石油、有机液体、无机液、液化气、天然气、煤气和低温流体等。在国外液化石油气、成品油和轻质原油等的***及集输站，大型原油输送管线的首末站都大量采用它进行贸易结算。在欧洲和美国涡轮流量计是仅次于孔板流量计的天然气计量仪表，仅荷兰在天然气管线上就采用了2600多台各种尺寸，压力从0.8MPa到6.5MPa的气体涡轮流量计，他们已成为然气流量计。 尽管涡轮流量计的优良计量特性受到人们的青睐，可是给人的印象是由活动部件，使用期短，在选用时不免踌躇，经过人们的不懈努力，应该说情况大有改观。 涡轮流量计作为最通用的流量计，其产品已发展为多品种、全系列、多规格批量生产的规模。

应该指出，涡轮流量计除前述工业部门大量应用外，在一些特殊部门亦得到广泛应用，如科研实验、***科技、计量部门，这些领域的使用恰好避开了其弱点（不适于长期连续使用），充分发挥其特点（高精度，重复性好，可用于高压、高温、低温及微流量等条件）。在这些领域，大多是根据被测对象的特殊要求进行结构设计，它们是用仪表不进行批量生产。

用途

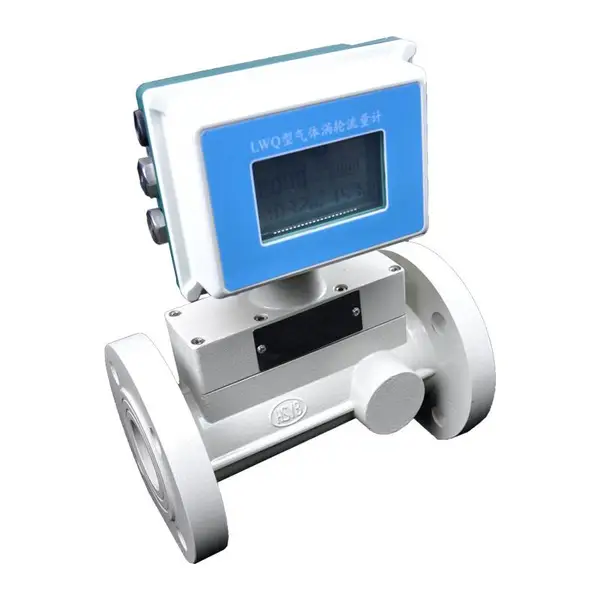

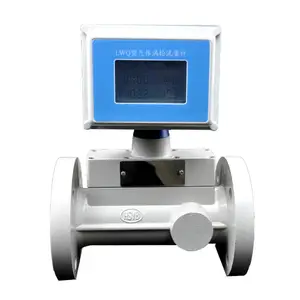

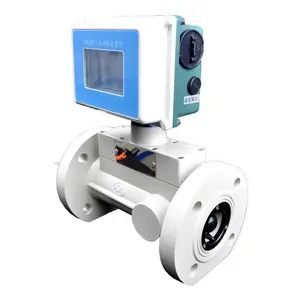

涡轮流量计是一种速度式仪表，它具有精度高，重复性好，结构简单，运动部件少，耐高压，测量范围宽，体积小，重量轻，压力损失小，维修方便等优点，用于封闭管道中测量低粘度气体[4]  的体积流量和总量。在石油，化工，冶金，城市燃气管网等行业中具有广泛的使用价值。

优点

★ 压力损失小，叶轮具有防腐功能；

★ 采用低功耗单片微机技术，整机功能强、功耗低。

★ 具有非线性精度补偿功能的智能流量显示器。修正公式精度±0.02%

★ 仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰

★ 采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年

★ 采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同

★ 屏显示方便的人机界面实现， 以标准485形式进行数据传输。

★ 采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作。

★ 采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好。

★ 容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，

★ 内部清洗简单。

★ 有较强抗磁干扰和振动能力、性能、寿命长

★ 下限流速低,测量范围宽，

★ 现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上，

★ 耐腐蚀，适用于酸碱溶液
