厂家南京帝淮6路功能控制8点位按钮天线内置工业无线遥控器DHM-6FW技术说明介绍

          工业无线遥控器厂家南京帝淮电子科技有限公司

                1*3*5*8*4*0*3*8*6*7*0

    工业无线遥控器DHM-6FW，合计共有8个点位按钮，其中6个为方向动作执行按钮，另有启动+急停按钮各一个。本机发射器端和接收器端天线均为内置式，不易受外力折损而导致信号遭受不必要的影响。总开总停对应主输出控制回路，用于针对被控端设备的总电源进行控制，所有动作执行共用一个公共端控制回路，即为公共端是一根。6个动作按钮，及启动键启动后功能输出，均为各自独立，7根回路并联接线。本机可实现常见类控制功能如上下左右前后控制，及警铃或照明开关控制，另加急停控制，所有输出回路合计为8个，常规动作应用6个，特定情况下使用启动键启动以后作为正常功能按钮使用的控制回路方式。

      工业无线遥控器DHM-6FW发射器端尺寸小巧玲珑，尺寸16*5*5cm，单手轻松持握，并可单手操作协同组合各按键动作控制，按键灵敏可靠，触感明显，可控性良好。背部具备三个螺丝固定角外伸，用于紧合扣盖，另可作为摔打碰撞时的抗摔打首先接触位置，具备防摔触角式特意设计。顶部启动按钮及急停欧规蘑菇头旋钮内嵌于保护槽框凸起之内，周遭防护，避免撞击、擦摩、不小心误碰等造成不必要的误动作或不必要的外力损伤，确保按钮使用***久。面板按键亦在面板周边凸起凹槽之内，按键触压到一定冲程方可产生作用，如误碰外力或跌落地面的压力不超过周边凸起防护框，则即不会产生不必要的误动作触发，确保产品使用过程中的安全性。

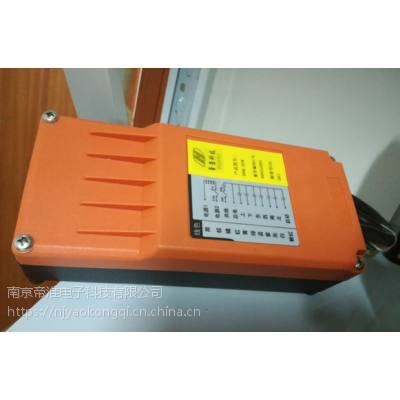

      工业无线遥控器DHM-6FW接收器端亦相对小巧，尺寸20*85*6cm，且轻巧易于固定，外伸1.2米长度连接安装电缆线，接口特定防水接头处理，避免外部杂质水汽等侵入，出现头均为U型插头式，可直接插在接线端子座上然后螺丝拧紧固定。接收器所有输出控制回路均为常开点继电器，按键触发则吸合接通，按键释放则对应的继电器断开。触点容量250V/10A、直流30V/***，可用于连接各类交流接触器、直流接触器、时间继电器、常规继电器、各品牌PLC、开关量电磁阀、各类开关控制回路等。

6路功能控制8点位按钮天线内置工业无线遥控器DHM-6FW参数及技术说明

1）遥控距离50-80米，确保在有效可视范围内的安全控制，保障作业安全；

2）发射器供电采用2节5号电池，可持续供电使用3-4个月，省电设计，不触发不耗电，且自动休眠设计，一段时间不使用，则自动进入休眠状态，几乎不耗电，按键触发则自动唤醒，触发瞬间产生电能损耗，且触发耗电极低；

3）接收器端供电工作电压可据需选择，常见类有AC36V/AC220V/AC380V，特殊电压亦可据需定制如DC12V、DC24V、DC48V等均可通过更换不同变压模块以适配接收器所能工作需要的电压转换；

4）接收器端固定通过中间的挂柱内伸到配电箱内部（开孔），在另一侧螺丝紧固，且挂柱具备抗震性，整体晃动，不会导致内部具备器件或具备板子晃动；

5）无线电波传递收发指令信号，工作频段315MHz，可选频段301-340Mhz，频段内设计256个工作频点，针对同一客户同一工作环境一般配置不同的工作频点遥控器；

6）收发指令采用性地址码，每套均具备性收发识别码，地址码编组43亿个，且所有出厂产品***重复，确保每套遥控器发射器所发信号只被本机接收器接收识别解析并执行，其他任何无线设备乃至同机型遥控器亦不会对本机遥控器收发两端产生任何无线干扰或串码串扰之可能；

7）接收器背面自带接线图，清晰可辨，可据需接线，控制回路输出一目了然，安装接线方便；

8）发射器背面与接收器背面均张贴有相同的型号、相同的服务编码、相同的频道号，如产***射器丢失或人为损坏或接收器人为损坏等状况时，均可通过背面的型号、编码、频道号，快速进行配置新的发射或接收端，继续成为一套，不因丢失部分而导致整体的更换，浪费成本；

9）本机常规功能设计为点动式操作，且设定每对2个按键互锁，即为在同一个时间点按下2个按键时，不同时执行，只会执行其中1路，因为针对同一个机构的正反转控制，同时触发则是矛盾的，不符合应用实际，故而互锁；

10）可据需程序设计各类功能，如自锁模式，不互锁逻辑、部分点动部分自锁、部分互锁部分不互锁等方式，软体化设定方便灵活，不增加额外成本；

11）接收器内部自带保险丝，额定容量***，如因电网过大冲击电流或设备启停瞬间产生较大浪涌冲击时，只要冲击电流不大于***即可正常工作，一旦超过***额定值，则自动熔断，保护内部主控板不被烧掉，重新更换一根保险丝即可，成本代价低；

12）接收板内部每个继电器输出均对应1个LED指示灯，继电器通断则对应LED指示灯的亮起灭掉，利于清晰判断继电器控制回路的是否正常，方便检修查看，维护便捷、清晰明了！
