碎石机遥控器/破碎机遥控器工业无线遥控器厂家南京帝淮技术说明介绍

  碎石机工业无线遥控器主要指重型矿山机械破碎机，有颚式破碎机、反击式破碎机、立式冲击式破碎机、液压圆锥破碎机、环锤式破碎机、锤式破碎机、辊式破碎机、复合式破碎机、圆锥式破碎机、双级破碎机、旋回式破碎机、移动式破碎机工业无线遥控器等。不同型号破碎机工业无线遥控器工作原理完全不同。但主要控制方式都是针对内部各类电机的单向转动的启停控制、正反转控制、调速控制、进出料旋转控制等

  碎石机遥控器/破碎机遥控器工业无线遥控器，通过无线方式对碎石机/破碎机进行控制操作，避免了就近在控制面板操作或线控操作的过于靠近作业面或作业口而导致产生危险迸溅、冲击块弹出、碎块撞击等危险可能，远离被控设备，自由选择角度、安全位置、便于观察的作业点，以无线方式对设备进行各种开关量、模拟量控制。

   碎石机遥控器/破碎机遥控器工业无线遥控器发射机端设计2个摇杆、1-2个旋转电位器、4-6个扭子开关（或布局为按键式），可据需布局指示灯或液晶屏显示电池电量及信号指示，另有启动+急停旋钮旋钮。摇杆操作时，在各方向可首先启动对应方向电机转动的开关量输出，继续推动之后可执行对应开关量输出方向的无极调速即相当于油门加大马力作用，摇杆可据需选择使用单轴方向控制，可针对一个机构正反转开关量+模拟量混合式控制；亦可据需选择四个方向推动，可针对两个机构正反转开关量+模拟量混合式控制。其他动作控制均为开关量功能，如进料启停开关、出料启停开关、粗碎开关、中碎开关、细碎开关、锤击开关、警铃开关、照明开关等控制。接收机端通过开关量+模拟量混合式输出执行，开关量采用常开点继电器控制回路吸合断开方式输出，执行开关量正反转或开关量单向启停控制。模拟量输出可据需定制0-10V、0-5V、4-20mA、0-5-10V、0-2.5V-5V等控制范围。如果被控端采用PLC或控制器，接收机端输出亦可选用数据接口式对应控制，如RS232、RS485、CAN总线控制方式等，通过数字量信号给PLC或控制器端，进而驱动后端设备执行开关量、模拟量信号控制。

 碎石机遥控器/破碎机遥控器工业无线遥控器参数及技术说明

1）产品常规设计工业无线控制距离100米，可据需定制200米、500米控制等，距离远则发射功率大，相对功耗越大，远距离一般采用可充电式供电；

2）接收机端，外置壳体，可装于配电箱内将天线引出配电箱之外，确保信号无屏蔽，亦可装在配电箱外侧，螺丝开孔固定，外置式接收机密封IP65工业等级防护；

3）发射机端严格密封设计，工业防护等级IP65效果，严格阻止水汽、灰尘、颗粒、油污、污物等侵入，确保主控板长期工作无外界影响，保障工作稳定可靠性；

4）2个万向无极摇杆，可据需设计左右偏离幅度，如直线行走时，为确保人为推动杆子产生的误差，设定直线推动时正负十度角以内均视为直线推动目的，只有偏离幅度超过10度角时才视为要执行2个动作方向的联动且开关量和模拟量共同联动操作，即为即确保方向性开关量控制的联动协同，且在两个开关量动作方向上亦实现模拟量调速的协同联动变化，根据推动的角度值不同，两个方向的模拟量输出执行值呈角度比例值变化输出；

5）电位器可针对扭子开关对应控制的开关量动作方向上的无极调速控制，即为加减油门控制，接线时对应的开关量和模拟量需对位。电位器为自定位方式，旋转到某个幅度时手松开亦保持不变此幅度的输出值，直到手动再次旋转到新的幅度值上；

6）扭子开关，可据需选择点动式杆子即为三位自复位拨杆，亦可据需选择自锁保持式杆子即为三位或两为自锁保持式拨杆，三位扭子开关，通常用于一个机构正反转控制，即为对应接收机端2路开关量控制，两位扭子开关长对应一个机构单向转动的启动停止控制，通常为对应接收机端1路常开点开关量控制；

7）指示灯端布局，可用用于针对性显示某路动作是否已经执行的对应亮起或灭掉，指示灯可单向使用，单向亮灯提示，即为某个动作如为开关量自锁保持时，为便于提醒提示夜间或实现不好的情况下，确认清晰判断正在执行哪个动作的执行状态。亦可据需设计为反馈显示对应指示灯亮起，即为对应开关量动作接收器机输出控制回路确定已经吸合执行时，则反馈到发射机端予以提示，此路开关量正在执行，如果对应的动作断开，则反馈到发射机端对应指示灯灭掉，此时即为双向反馈式 碎石机遥控器/破碎机遥控器；

8）液晶屏显示方式，可用于显示电池电量***比，无线电信号强度，模拟量实时单向变化值或***比，或模拟量反馈实时输出变化执行值，以及正在执行的开关量动作方向名称，确认已经执行的开关量动作执行状态等；

9）启动+急停旋钮，为***功能按键，启动用于启动遥控器系统本身发射机端电源，急停用于断开主输出控制回路即为对应控制被控端碎石机/破碎机总电源的断开，用于紧急情况下关闭总电源的控制，确保生产作业***性；

10）共同环境下可同时布局多套碎石机遥控器/破碎机遥控器工业无线遥控器同时同步应用，相互间无任何影响，每一套遥控器配置性工作频点，且每套遥控器发射机与接收机之间具备性识别地址编码，每套，其他任何无线设备均无法对遥控器系统形成干扰，确保无串码、无串扰等；

11）这套遥控器工作频段433MHz范围，国家无委会开放频段，无需额外费用申请，可据需在不同频段范围内选择设计64个或128个或256个工作频点，可有效避开对讲机、铁路等不同的工作频段；

12）加密地址编码65336个-43亿个，出厂前性设置，***重复，且频点可调，自动搜索空隙频道资源，有效避开现场相邻工作频段。

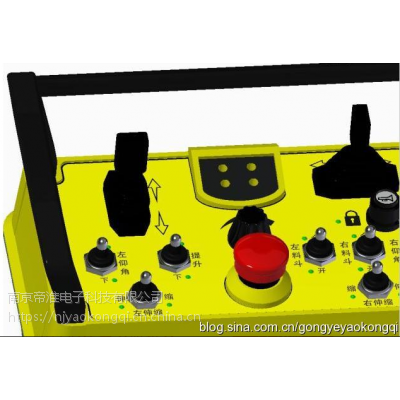

图片参考如下：
