一、安装形式：
贴片式
线长：标准1米，（其他长度可定做）
二、输出信号：
以下为各分度号的输入量程，用户可根据自己需要确定具体量程大小
热电阻：PT100：-200-600℃ CU50：-50-140℃
热电偶：E：0-850℃ S：0-1600℃ K：0-1300℃ J：0-1000℃ T：0-800℃
三、精度等：
A：±0.2％FS B：±0.5％FS
四、产品外形结构图
以下为标准尺寸，其他尺寸可以定做

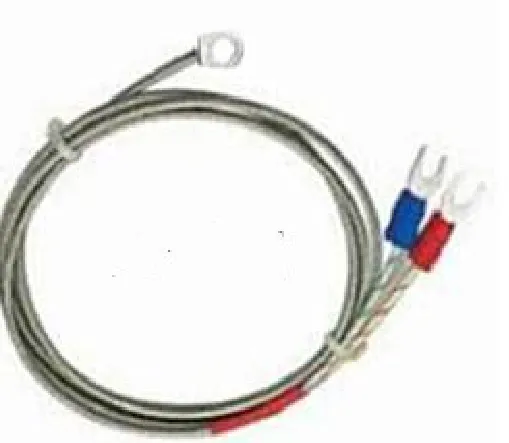

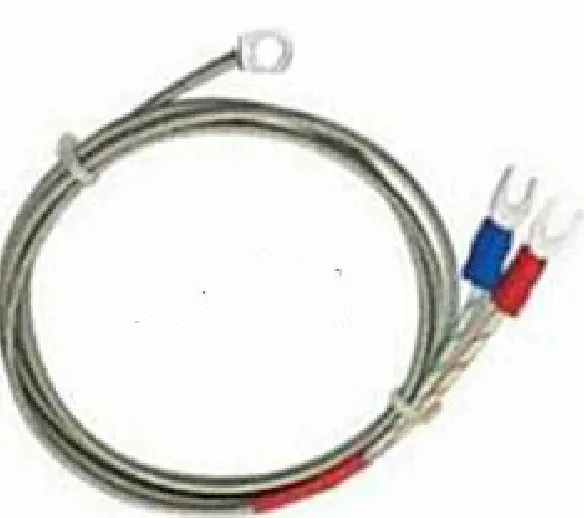

01、常温型贴片温度传感器，-20-150℃，贴片厚度1mm
BS系列温度传感器型号规格表
型号 规格代码 说明
BS-80 □ □ □ □ □ 温度传感器
外形样式 1
2
3
4
5
6
7
8 1、圆柱头不锈钢
2、螺钉头
3、贴片式4、无固定插入式
5、法兰插入式
6、螺纹插入式7、插针式
8、壁挂式
输出信号 A
B
P
C
K
E
S
J
T A、0-5V
B、4-20Ma
P、PT100C、CU50
K、K偶
E、E偶
S、S偶
J、 J偶
T、T偶
直径 空
X 空、无
X 、
插深（长度） 空
Y 空、无
Y、
螺纹尺寸 空
Z 空、无
Z、
温度范围 T T：
连接线长度 空
A
B
C 空：不配线
A、2米
B、5米
C、
举例说明：如螺纹插入式，螺纹尺寸M27*2，直径16，插深200，PT100信号，温度0-200
连接线5米
则型号：BS-806-PX16Y200Z27T200B
