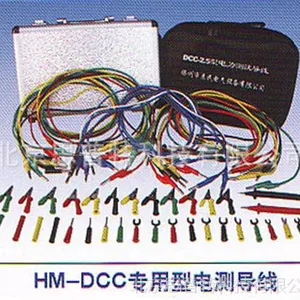

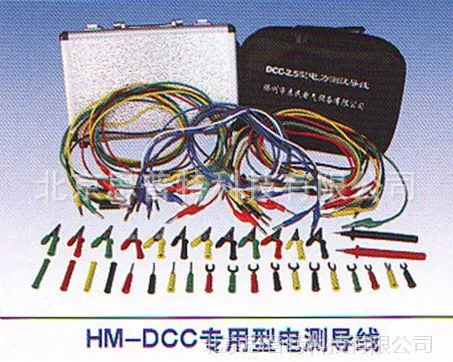

电力测试导线包（DCC） 型号:JYJ71-DCC3
电力测试导线包（DCC） 型号:JYJ71-DCC3
电力测试导线包（DCC） 型号:JYJ71-DCC3
一、用途：
　　DCC,CSX系列电测导线是我公司根据电力系统现场试验人员的实际需要开发的，是电力继电保护、电气试验专用测试线。它广泛适用于继电保护现场，试验室及其它试验调试场所，也十分适用于仪器、仪表生产厂家作为仪器仪表配套测试连接线，提高产品的高可靠性。本电测导线具有连接方便（只需进行插拔连接），接触电阻小、导线柔软、绝缘性能好等特点。采用该电测导线，将大大提高现场试验调试效率，方便现场试验。
二、产品构造：
　　本电测导线由三部分构成，即：专用插头、连接导线、绝缘手柄三部分。专用插头由弹簧杆、芯杆（H62铜）、插棒（H62铜）三种零部件组成，经过精细加工，用专用工艺组合成一体。在其表面镀镍加以保护，连接导线本体由Ф0.01mm无氧铜丝经绞合而成，外包丁睛聚乙烯绝缘层。（具有柔软、耐压高、强度大、韧性好等特点）。绝缘手柄专用插头与连接导线，引进国外压制工艺，通过注塑工艺制成。（特点：接触电阻小、可靠性好、操作方便等）
三、主要技术指标：
　　1.导线耐压：>2KV；
　　2.温度：-25℃～85℃保持柔软性；
　　3.常期通电电流：10A～15A；
　　4.接触电阻：<1.5mΩ;
　　5.插拔寿命：>1.5万次；
四、本公司根据电力系统用户的实际需要配置。（也可以根据用户的需要自由组合配置）

DCC实用型电测导线配置表
名称
规格

色别及数量
5

电流型

2.1mm2

红、黄、绿、黑各2根

8根

配备为插拔件

电压型

1.6 mm2

红、黄、绿、黑各2根

8根

配备为插拔件

普通型

1.6 mm2

蓝3根、白、棕各1根

5根

配备为插拔件

专用夹
（鳄鱼夹）

5mm（开口）

红、黄、绿、黑各1只

4只

连接附件

10mm（开口）

红、黄、绿、黑各2只

8只

连接附件

20mm（开口）

红、黄、绿、黑各1只

4只

连接附件

插片
（叉子）

4mm（内宽）

红、黄、绿、黑各1只

4只

连接附件

6mm（内宽）

红、黄、绿、黑各1只

4只

连接附件

8mm（内宽）

红、黄、绿、黑各1只

4只

连接附件

针形插头

Ф2mm

红、黄、绿、黑各1只

4只

连接附件

过渡接柱

Ф7.8×50mm

红、黄、绿、黑各1只

4只

连接附件

测试表笔

Ф10×125mm

红、黑各1支

2支

线支连接

牛津箱包290×190×75mm

灰1只

1只

插拔连接

注:DCC1型、1.5型、2型、2.5型、3型、4型，分别是指导线长1米、1.5米、2米、2.5米、3米、4米，其余附件数量不变。具体的配置可以根据用户需求配置。

DCC综合型电力测试导线配置表

名称
规格

长度（m）

色别及数量

名称

规格

数量

试验线

2.1mm2

1m

红、黄、绿、黑各1支

尖咀钳

6″

1把

试验线2.1mm2

2m

红、黄、绿、黑各1支

斜咀钳6″

1把

试验线

2.1mm2

3m

红、黄、绿、黑各1支

钢丝钳7″1把

专用夹

5mm(开口)

红、黄、绿、黑各1支

拔钉钳6″

1把

10 mm(开口)

红、黄、绿、黑各1支

零件盒1只

20 mm(开口)

红、黄、绿、黑各1支

数字万用表1只

插片 叉子4 mm(内宽)

红、黄、绿、黑各1支

电烙铁

40W

1把

6 mm(内宽)

红、黄、绿、黑各1支

电缆剥线钳

1把8 mm(内宽)

红、黄、绿、黑各1支

全自动剥线钳1把

针形插头φ2mm×18mm

红、黄、绿、黑各1支

进口螺丝刀3.2×100mm

各1把

过度接柱

φ7.8mm×50mm

红、黄、绿、黑各1支

进口螺丝刀

5×150mm + —

各1把

测试笔φ10mm×125mm

红、黑 各一支

进口螺丝刀6×200mm
+ —各1把

铝箱290×190×65mm

焊锡丝1盒
