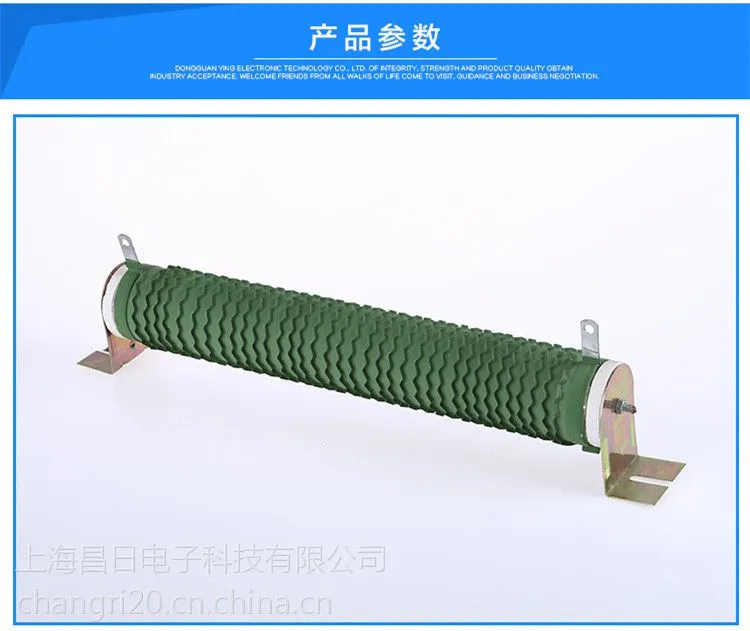

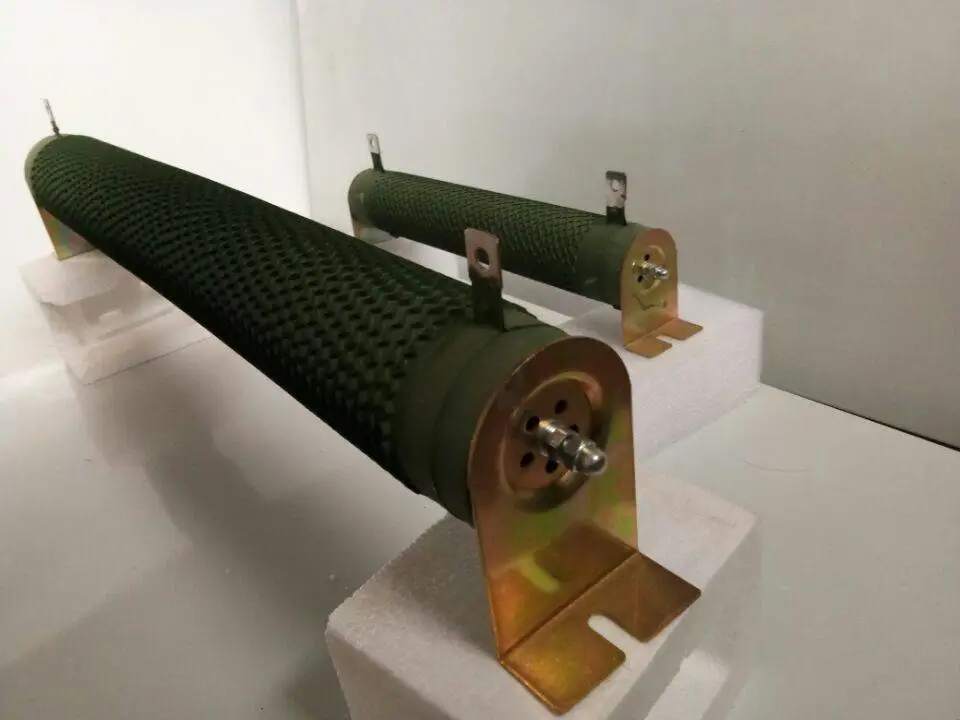

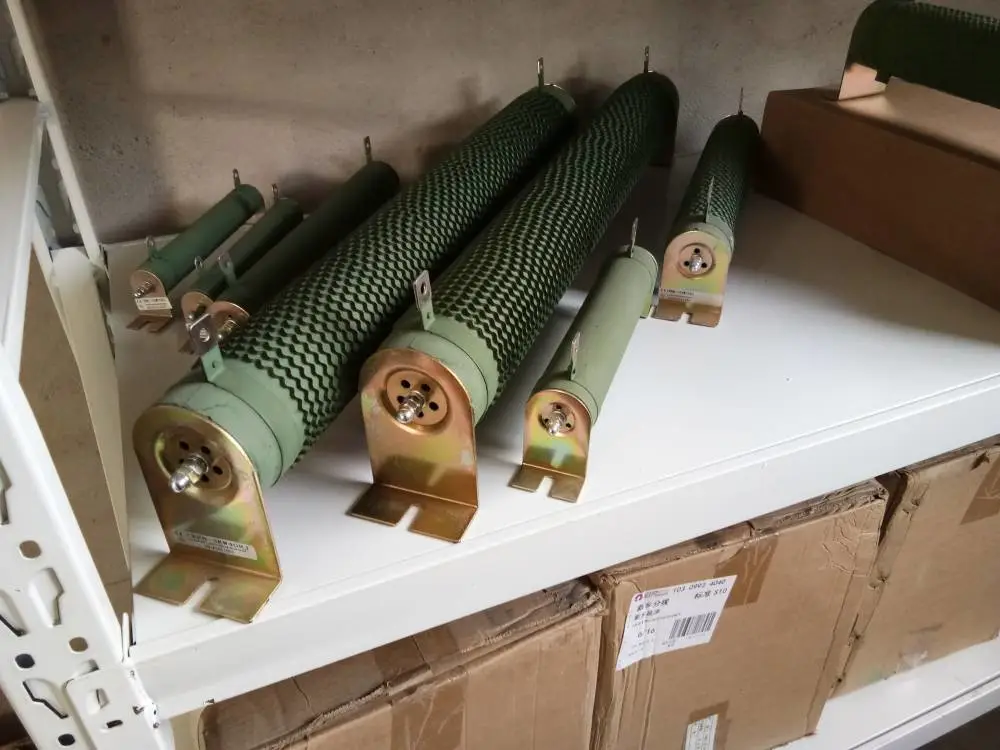

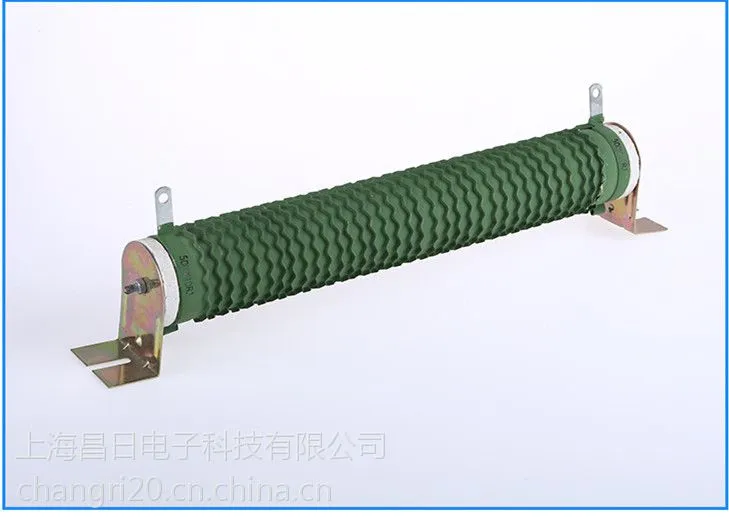

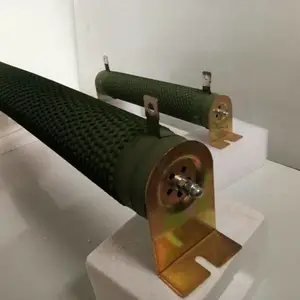

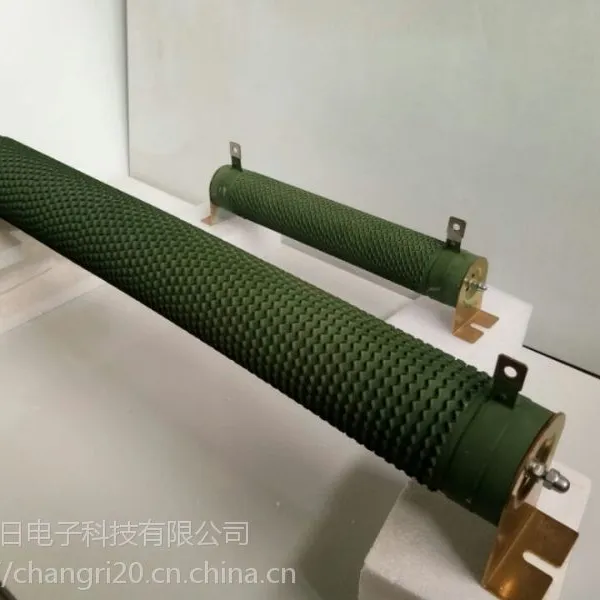

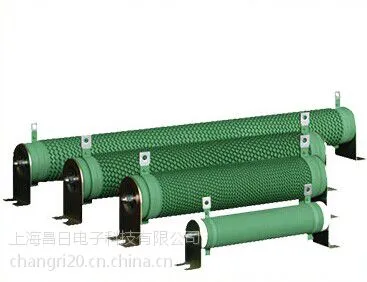

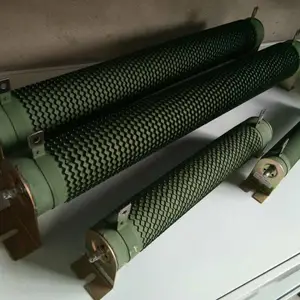

晨昌 瓷管波纹电阻CRRB-60W/700RJ 现货销售

波纹电阻表面分平绕和立式波纹，立式波纹有利于散热，减低寄生电感器。波纹电阻以陶瓷管作为线绕电阻丝骨架，表面涂覆一层具有阻燃、耐高温特性的涂层，功率大，使用寿命长。

  壹，60W波纹电阻用于场合：

广泛用于电梯、起重机、变频器能耗制动、模拟负荷试验 老化测试，***建设及铁路、冶金、起重机、电梯、变频器、伺服控制系统、数控机床、风电变流器、太阳能光伏逆变器、电焊机、高低压电气控制、开关电源、充电器、仪器仪表、家电等行业等等

 贰、60W制动电阻的构件　
　1、陶 瓷 管：是合金电阻丝的骨架，同时具有散热器的功效;
　2、合金电阻丝：扁带波浪形状，缠绕在陶瓷管表面上，负责将电机的再生电能转化为热能;
　3、涂 层：涂在合金电阻丝的表面上，具有耐高温的特性，功用是阻燃;

   叁．60W波纹电阻产品特点：

■电阻丝为立式波纹状合金丝，有利于散热并减低寄生电感量
■电阻表面的绝缘涂料具有阻燃、耐高温的作用
■陶瓷管作为电阻丝骨架的同时，又具有散热器的功效

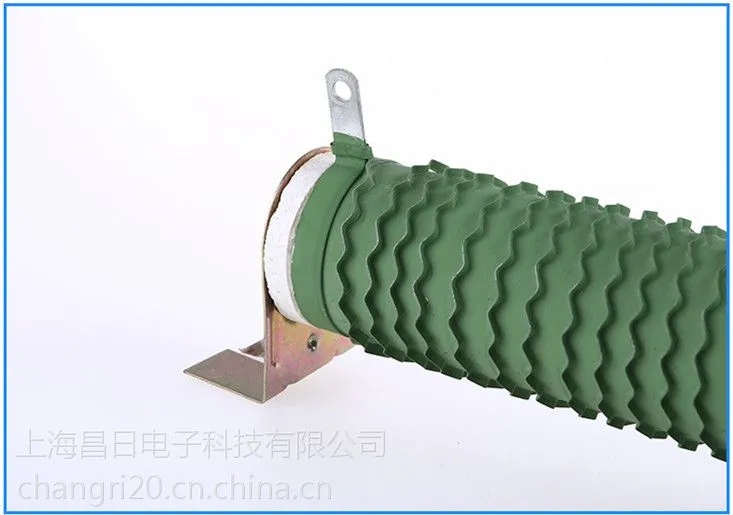

■不锈钢夹环固定，纵向引出，方便安装和引线
 肆.  60W波纹电阻典型应用条件：
■做为制动电阻保护变频器、伺服等不受电机再生电能的危害
■电力电子负载测试中做为阻性负载
■在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻
  伍.60W波纹电阻使用环境条件：
■海拔高度不超过2000米
■运行环境温度-25℃～+45℃，空气相对湿度不大于85%（温度20℃）
■储存 温度为-25℃～+55℃（应除去冷却液）
■周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体

■周围环境有良好的通风条件，如装在柜内，应加装通风设备
■安装场所应无严重震动、颠簸
■环境污染级别：泄露比应小于2.5cm/KV

       制动电阻是用于将电机的再生能量以热能方式消耗的载体，它包括电阻阻值和功率容量两个重要的参数。通常在工程上选用较多的是波纹电阻和铝合金电阻两种：前者采用表面立式波纹有利于散热减低寄生电感量，并选用高阻燃无机涂层，有效保护电阻丝不被老化，延长使用寿命；后者电阻器耐气候性、耐震动性，优于传统瓷骨架电阻器，广泛应用于高要求恶劣工控环境使用，易紧密安装、易附加散热器，外型美观。

在变频调速系统中，电机的降速和停机是通过逐渐减小频率来实现的，在频率减小的瞬间，电机的同步转速随之下降，而由于机械惯性的原因，电机的转子转速未变。当同步转速小于转子转速时，转子电流的相位几乎改变了180度，电机从电动状态变为发电状态；与此同时，电机轴上的转矩变成了制动转矩，使电机的转速迅速下降，电机处于再生制动状态。电机再生的电能经续流二极管全波整流后反馈到直流电路。由于直流电路的电能无法通过整流桥回馈到电网，仅靠变频器本身的电容吸收，虽然其他部分能消耗电能，但电容仍有短时间的电荷堆积，形成“泵升电压”，使直流电压升高。过高的直流电压将使各部分器件受到损害。

因此，对于负载处于发电制动状态中必须采取必需的措施处理这部分再生能量。处理再生能量的方法：能耗制动和回馈制动.

能耗制动的工作方式

能耗制动采用的方法是在变频器直流侧加放电电阻单元组件，将再生电能消耗在功率电阻上来实现制动。这是一种处理再生能量的 直接的办法，它是将再生能量通过专门的能耗制动电路消耗在电阻上，转化为热能，因此又被称为“电阻制动”，它包括制动单元和制动电阻二部分。

该产品为我司工厂自产自销，品质优良，质量***，起订量小，供货周期短，可按客户要求生产各种规格型号，以尽全力满足客户需求，欢迎各界朋友咨询洽谈!．
