产品用途

JPJ-AR系列自动重合闸用电保护器具有失压跳闸、电压异常跳闸、检有压延时合闸功能，可满足分布式光伏发电系统接入电网相关电压率，降低维护量和维护成本，提高系统安全性和稳定性。

适用范围

广泛用于分布式光伏发电并网系统、通讯基站、卫星地面接收站、微波发送站、电动汽车充电桩、户外一体化机柜、综合接入、专用设备机箱、平安城市治安监控工程，治安卡口，智能交通，智慧城市等无人值守设备中。

功能特点

v 电压保护功能：具有过压/欠压/失压跳闸，低电压闭锁合闸，检有压延时合闸等功能；

v 故障识别：具有过流/漏电保护和识别瞬时性故障功能，保障自身设备和线路***；

v 重合闸功能：在线自动检测，供电电压正常后自动恢复供电，无需人工合闸；

v 手动分闸功能：可实现现场人工分闸或合闸，提高现场作业安全；

v 报警功能：上述故障保护时，相应红色报警灯亮，指示相应的故障类型；

v 通讯功能：具有RS485/RS232或网络通讯接口，通过软件界面远程监测和控制功能；

v 显示功能：具有LED或中文液晶显示，电压值、电流值、漏电值和故障信息一目了然；

v 防雷功能：多级防雷保护，防止用电设备被雷电浪涌损坏；

v 适应增强：适应于85V-300V宽电压，-40-80℃大温差环境中持续工作；

v 低功耗：自身功耗≦1W。

自动重合闸用电保护开关主要功能说明

短路保护--线路发生短路，如果持续0.5秒，会引起线路烧毁。如果在0.1秒内能迅速切断电源，可以避免事故发生。自动重合闸用电保护器在电流大于额定电流的5倍(50安以上)时，其在0.03秒内断开, ***设备的安全性

漏电保护--线路发生漏电或人身触电时，自动重合闸用电保护器在0.03秒内断开，***了人身安全

过流保护--如果线路负荷过重，电线严重发热，很可能引发火灾。当电流大于额定电流1.1倍(11安培)时，自动重合闸用电保护器将监测此电流的持续时间和大小；如果持续时间超过2秒，或期间大于50安，自动重合闸用电保护器会断电实施保护

过欠压保护--电压太高，容易使设备烧坏，供电电压高于280伏时，自动重合闸用电保护器断电保护。当电压降回正常后，自动重合闸用电保护器自动合闸通电。电压太高固然危险，电压过低也容易引起火灾，供电电压低于100伏时，自动重合闸用电保护器断电保护；电压回升正常后自动重合闸用电保护器自动合闸通电

来电延合/失电分闸--当市电断电时，自动断开输入和输出线路，避免了重新来电时，由于瞬时高峰或电压不正常，导致设备被烧坏的情况发生。当市电重新来电时，应延时合闸，由于供电不稳定导致主设备频繁重启

合闸前检测--自动重合闸用电保护器在合闸前对线路进行检测，如果线路存在短路或严重漏电的情况时，将闭锁不再合闸并报警；用户如不及时修理，故障未经排除，则无法合闸通电

自动重合闸--线路发生故障时，自动重合闸用电保护器立即断开；故障消除后，如果线路仍然是安全的，自动重合闸用电保护器会自动重新合闸通电。对于***性故障连续重合闸三次/八次不成功后，自动重合闸用电保护器将闭锁不再重合闸且报警。对于瞬时性故障不存在重合闸次数概念

故障报警--上述保护断开的同时，不同红色指示灯亮，指示相应的故障类型

故障干节点--当发生故障保护时，干节点导通；供电正常输出时，干节点断开。监控采集器可以通过干节点判断供电情况

RS232通讯端口--自动重合闸通过RS232端口可以实时上传工作状态和接收数据

产品描述

n  产品左上方为电源输入端

n 产品左下方为电源输出端

n 面板指示灯做为产品运行状态指示

n 产品面板的试验按钮是做为检验或巡检时使用的按键

n 产品面板的开关是做为人工分闸或合闸的手动开关，也是产品电源通断的开关

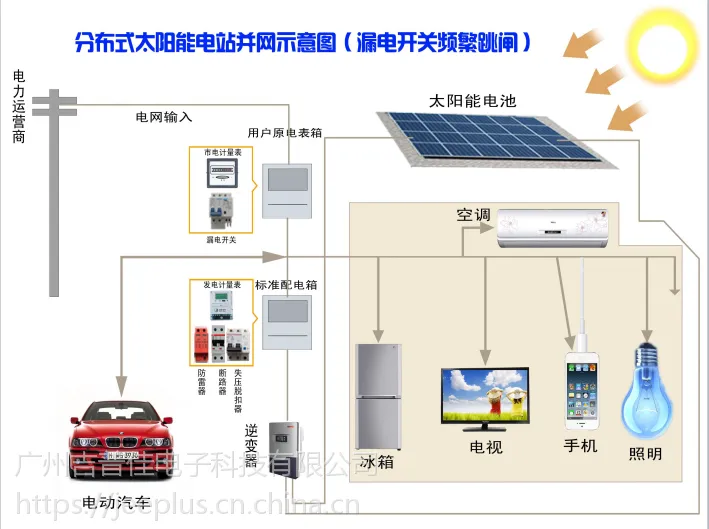

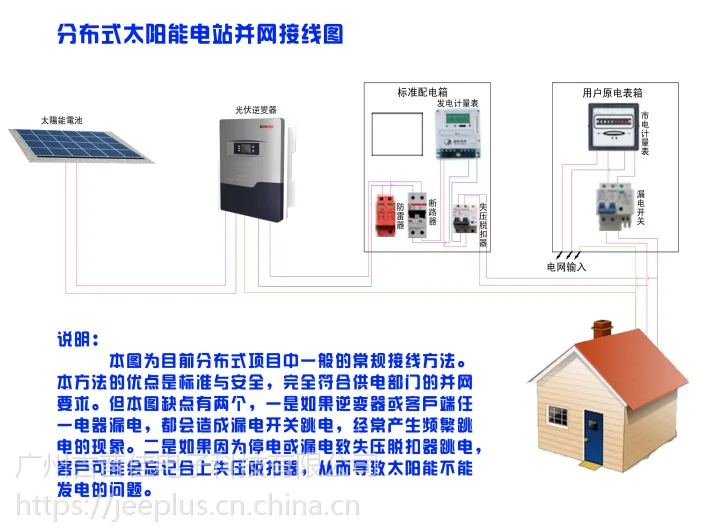

产品应用案例

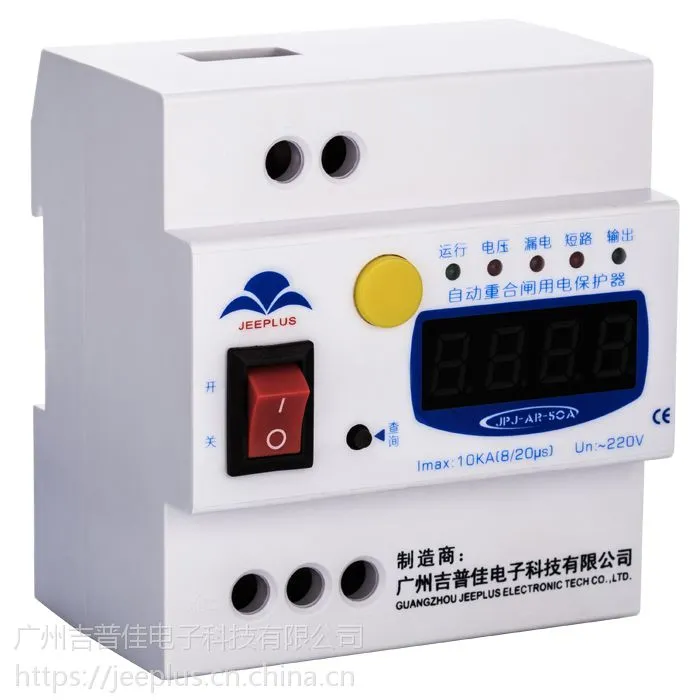

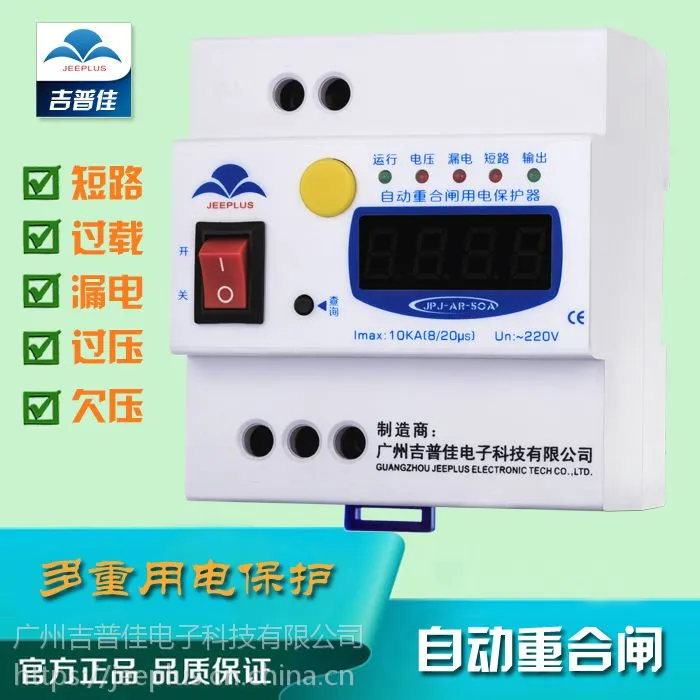

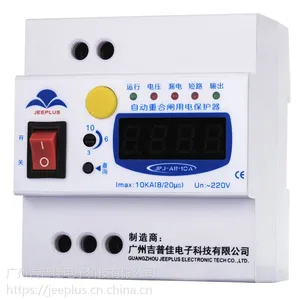

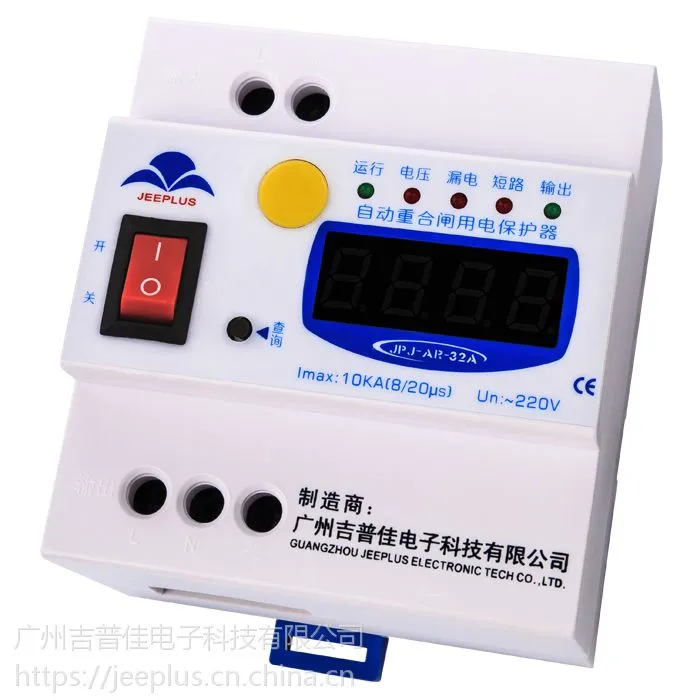

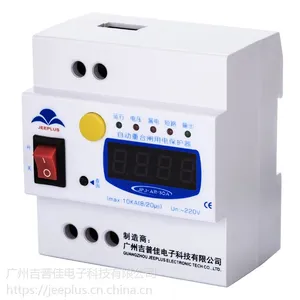

产品展示：
