简介：

JPJ-AR系列自动重合闸用电保护开关主要适用于广电信号收发射塔（基站）、移动、联通、电信无人值守基站、通信机房机柜、平安城市视频监控、智能交通监控、卡口、电子警察、交通信号灯、超速抓拍、灯具照明、机场供电、铁路供电系统、油井抽油监控系统等。该产品有空气开关和漏电开关所有功能，具有漏电、短路、过流、过压、低压等故障保护识别检测功能，当电路发生其中任一故障时，会自动跳闸，故障解除之后会自动合闸供电，无需派人去现场合闸

技术参数：

型号/项目：JPJ-AR-16A

额定电压:220V  50Hz

工作电压范围：AC85~300V

额定负载电流：In：16A

过流动作电流：1.15In

短路动作电流：≥30A(3In)

漏电动作电流：≥30mA（可根据用户需求出厂前调整）；

漏电不动作电流：≤15mA（可根据用户需求出厂前调整）

过压动作电压：≥275±5V（可根据用户需求出厂前调整）；

欠压动作电压：≤100±5 V（可根据用户需求出厂前调整）

过流断开动作时间：≤2 s

漏电断开动作时间：≤0.03 s

漏电显示范围：0~99mA

漏电显示精度：1mA

漏电显示误差：±3mA

故障累计次数：0~9999或客户定制

防护范围及使用情况

工作电压范围  :85-300VAC

耐          压:带电部件与外壳耐压≥4000V

绝  缘  性  能:带电部件与外壳绝缘性能500VDC，≥10MΩ

自动重合闸次数:10次（可根据需要，通过软件设置）

自动重合闸时间:30秒/300秒/600秒/0.5小时/1小时/每1小时（可根据需要，通过软件设置）

通  信  接  口:内部有RS-232/RS485接口，需要时可以外接。

防  雷  性  能:在L-N间加1.2/50us(8/20us)组合波2kV不产生误动作，6kV不损坏，10KV

工作环境条件  :温度范围：-20℃～55℃；     大气压力：70kPa～106kPa；

湿度范围：≤95% RH；         存贮温度：-55℃～80℃

产品维护及售后服务

一、定期检查；

(1)、按照常规检测规定的时间进行检查（一般每月/次）；
(2)、每年雷雨季节前进行检查；
(3)、在本地发生过雷击之后进行检查。
(4)、本产品因自然雷击损坏后需及时与经销商或生产厂家联系，在保修期内实现免费维修或更换。在保修期外实行有偿维护；
(5)、本保护器损坏时，请立即将其从线路中拆卸下来，以免影响其他用电设备；
PS：下列情况不属于免费维护范围
(1)、人为非正常操作引起产品损坏：

(2)、不按照国家相关标准或行业标准或本说明书要求安装使用而引起的产品损坏；

(4)、自行拆卸过的产品；

(5)、因做破坏性试验而造成产品损坏

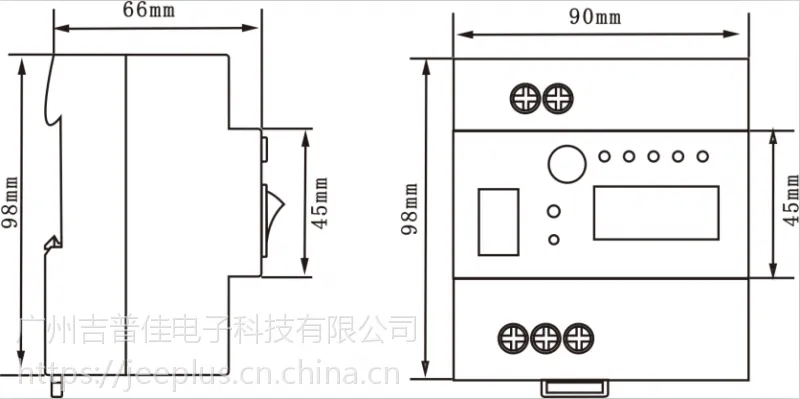

尺寸图
