| 加工定制:是 | 品牌:联源 | 订货号:190125 |
| 货号:200321 | 型号:BLJ600-42 | 别名:布料机 |
| 适用领域:BLJ600-42 | 输送能力:180m? | 输送物品:混凝土 |
| 规格:BLJ600-42 | 是否跨境货源:否 |

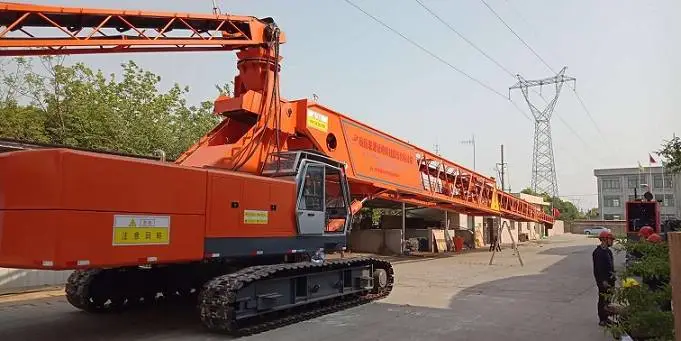

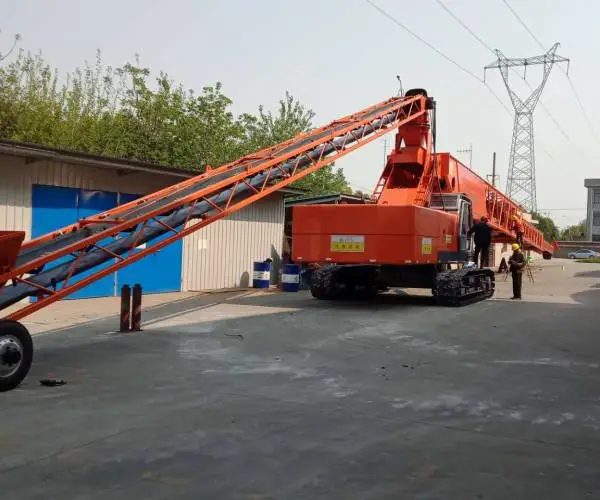

履带式布料机臂架间支承装置
由于中间臂架和前臂架要进行伸缩运动,所以,布料臂架的设计需要使用支承滚轮或支承滑道。在实际设计时,不采用滚轮支承的方案,采用支承滑道的设计会更有优势。因为输送机和臂架自重会使得支承载荷比较大,而且相对运动速度比较低(2~4 m/min),此处如果采用滚动轴承的方案设计会使布料系统整体体积和重量大大的增加。所以使用支承滚轮既不能有效地减轻臂架重量,而且在整体结构布置上也不容易达到。
由于履带式布料机在伸缩过程中,前臂和中间臂是运动的,在运动过程中各个臂架间存在相互作用力,所以要在基础臂架和中间臂架的水平横撑上安装支撑滑道,在伸缩过程中分别用来支撑前臂和中间臂。在基础臂架的头部下弦杆***安装V型下滑道,由于臂架比较长,伸缩行程比较大,每间隔两个腹杆就安装一个支撑滑道,以***臂架在伸缩过程中的稳定和工作的可靠。为了***中间臂架和前臂架在缩回过程中不会由于受到皮带和钢丝绳向后的拉力而使得内层的臂架头部撅起,在基础臂和中间臂的上弦杆的横撑上安装。
压板和V型上滑道。压板布置在臂架最前面,向后一个节距布置一个上滑道用于防止前臂和中间臂完全伸出后臂架尾部抬起,限制其运动方向。如下图:
支承滑道都采用V形槽结构。滑道可以绕销轴在±5的范围内摆动,能够适应臂架在各种工况下的变形。安装在中后部的滑道,将其摆动轴向后偏置(V型支撑滑道),当嵌套在内的臂架向前面伸出时,由于自身重力的作用,V形槽会自动向前下方摆动。当嵌套在内的臂架向后方缩回时,能够准确的滑入到V形槽内,从而可以使机构进入正常工作状态。所以V型滑道偏置结构能够***解决臂架由于受力变形或运动方向发生偏斜等原因而使得布料臂架无法准确进入V形槽的问题.

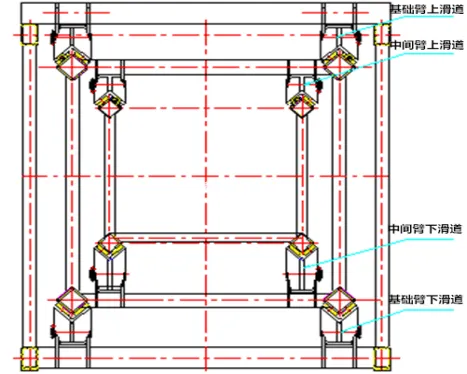

布料臂架滑道结构型式如布料臂架滑道结构形式所示。
布料臂架滑道结构形式
滑道数据如下:
中间臂的上滑道取其长度为0.5m,下滑道取其长度为0.8m;
基础臂的上滑道取其长度为0.8m,基础臂下滑道取其长度为0.8m;
中间臂的偏心下滑道的长度取为0.5m;基础臂的偏心下滑道长度取为0.5m
