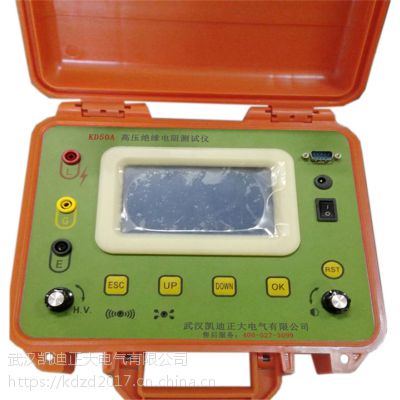

KD50A高压绝缘电阻测试仪产品概述

   随着我国电力工业的快速发展，电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。KD50A绝缘电阻测试仪（兆欧表）是测量绝缘电阻的专用仪表。1990年5月批准实施的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。

    KD50A高压绝缘电阻测试仪具有50V、100V、250 V、500V、1.0kV、2.5kV、5.0kV、10.0kV共8个电压输出档，测试可达10TΩ。容量大、抗干扰强、液晶屏同步显示、交直流两用、操作简单、自动计算各种绝缘指标、吸收比、极化指数、各种测量结果具有防掉电功能等特点。是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

KD50A高压绝缘电阻测试仪产品特点

 1、采用微电脑控制，菜单操作，大屏幕液晶LCD点阵显示，性能稳定，属智能化仪表。

  2、抗干扰能力强，适合在强电磁干扰环境中测量。

  3、有50V、100V、250 V、500V、1.0kV、2.5kV、5.0kV、10.0kV共8个电压输出档。

  4、输出高电压同时也可连续调节。

  5、自动测量R15、R60、R600，自动计算吸收比、极化指数。

  6、带载能力强，短路电流约5mA。

  7、测量范围为0 ~10TΩ，自动切换量程。

  8、模拟条指针与数字显示相结合，形象的表明数据的变化趋势及准确的测量结果。

  9、随时显示测试时间，且每隔15秒蜂鸣器自动鸣叫提示。

  10、测量完毕自动泄放高压，高压泄放时间不超过30秒。

  11、自动测量环境温度、空气湿度及每次测试的日期与时间。

  12、能保存60组测量结果，且数据20年可不丢失。

  13、自带RS232串行接口，能与计算机数据通信。

  14、RS232串口外接打印机(选配)，可打印测量结果，免抄表工作。

  15、具有全面完善的保护功能，工作可靠性高。

KD50A高压绝缘电阻测试仪详细参数

 1、额定测试电压：50V、100V、250 V、500V、1.0kV、2.5kV、5.0kV、10.0kV（共8个电压输出档，输出高电压同时也可连续调节）

  2、测量上限值：100GΩ ~ 10TΩ

  3、测量下限值：0.1MΩ

  4、输出电压误差：±5%

  5、短路电流：约5mA

  6、准确度等级：3.0级

  7、下半量程范围误差：±( 2%·Rx + 1d )

  8、上半量程范围误差：±( 3%·Rx + 2d )

  9、高压显示误差：±( 3%·Ux + 1d )

  10、温度测量误差：±0.5℃

  11、空气湿度测量误差：±2%RH

  12、供电电源：14.8V 锂电

  13、一次充电使用时间：30天，每天10次DAR和5次PI测试

  14、绝缘电阻：> 500 MΩ（测试线与机壳间）

  15、耐压：AC10.0kV 50Hz 1min（测试线与机壳间）

  16、工作温度与湿度：0℃ ~ + 40℃   <85%RH

  17贮存温度与湿度：- 20℃ ~ + 50℃  <90%RH

  18、外形尺寸：270（L）×240（W）×165（H）mm

  19、重量≈ 4.5kg
