桥梁伸缩缝的产品特点：

1、伸缩缝的表面防腐采用热镀锌工艺，防腐寿命长。产品在厂内整体组装，现场安装方便。

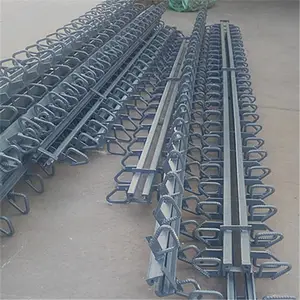

2、该桥梁伸缩缝采用挤出成型的Q345型钢，强度高。型钢为齿型结构，增加了伸缩量，提高了行车平稳，适用于高速公路及城市道路的桥梁伸缩缝，并能较好地适应桥梁的纵向位移。
3、此桥梁伸缩缝的伸缩量为0～120mm，介于80mm与160mm的伸缩量之间，避免使用伸缩缝的伸缩量为80mm的伸缩装置而造成行车不平稳，以及采用伸缩量160mm的伸缩缝而增加工程造价的问题。
4、采用的锚固系统与GQF－MZLⅡ80相同，适用于各种梁端结构，其预留槽（包括铺装层）高度≥150mm。
5、将W型氯丁橡胶伸缩密封条嵌入型钢内，防水、防尘性能佳。

桥梁伸缩缝设计制造技术条件：

1、本结构使用异型钢材16MN桥梁结构用钢，钢材抗拉强度应不低于480Mpa；容许弯曲应力为210Mpa。
2、结构中支承横梁使用16Mn或45号钢，其容许弯曲力为210Mpa或220Mpa。
3、其余配件钢材可使用不低于A3强度钢材。

4、设计荷载：采用JTJ01-88(1995)《公路工程技术标准》规定的汽车-超20荷载进行设计。

  桥梁伸缩缝施工操作中的质量控制措施时间对于公路桥梁伸缩缝安装时,对于施工操作人员是工程质量的直接责任者，故对施工操作人员自身的素质以再次，施工管理人员，特别是工长及对他们的管理均要有严格的要求，对操作人员质量意识的同时，管理，确保操作过程中的质量要求桥梁伸缩缝。先，对每个进入本项目施工的人员，均要求达到一定的技术等，具有相应的操作技能，特殊工种必须持证上岗。对每个进场的劳动力进行考核，同时，在施工中进行考察者本身具有合格的技，对不合格的施工人员坚决退场，以操作术素质。其次，对每个施工人员的质量意识教育，提高他们的质量意识，自觉按操作规程进行操作，在质量控制上其自觉性。及质检人员，应随时对操作人员所施工的内容、过程进行检查，在现场为他们解决施工难点，进行质量标准的测试，随时指出达不到质量要求及标准的部位，要求操作者整改。后，在施工中各工序要坚持自检、互检、检制度，在整个施工过程中，做到工前有交底，过程有检查，工后有验收的“一条龙”操作管理方式，以确保工程质量。

多组式桥梁伸缩缝#洮南市陆韵伸缩缝采用挤出成型的Q345型钢焊接

桥梁伸缩缝运输与包装

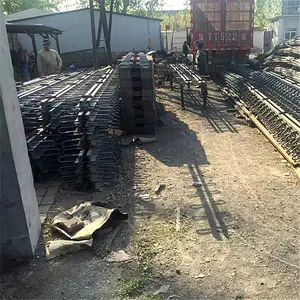

 桥梁伸缩缝的采购与存放情况：按照设计图纸提出的不同型号、长度、密封橡胶件的类型及安装时的宽度等要求进行伸缩装置的购置和装配，不同牌号和型号的伸缩装置均由的成套供应。伸缩装置预先在厂家组装好，由的设备包装后运送工地。装配好的伸缩装置在出厂前、按图纸要求的安装尺寸，用夹具固定，以便保持图纸需要的宽度并分别标出重量、吊点位置。若组合式伸缩装置过长受运输长度限制或别的其他原因时，经监理工程师批准，在工厂试组装后，可以分段组装运输，但模数式伸缩装置必须在工厂组装。用于该分项工程的伸缩缝材料均按计划进场，伸缩装置运到工地存放时均垫设高度距地面至少30cm并用彩条布覆盖好，确保其不受损坏，满足开工的要求。

 安装中注意的事项也要注意,步骤如下：

1、如要在先摊铺路面后装伸缩缝,为路面良好的平整度，应该先摊铺路面，然后开槽安装伸缩缝/C型伸缩缝/型钢伸缩缝。摊铺路面之前，必须先清理预留间隙并嵌填泡沫板，再用砂袋或配砂石袋填实槽口。回填标高以控制沥青不会污染预埋钢筋为宜，目的在于防止摊铺设备压坏预埋钢筋，便于路面连续摊铺。
2、桥面的切缝、清槽按预留的槽口宽度用切缝机对路面的油面层进行切缝。切缝时应注意保持路面切口完好，无啃边现象。切缝后及时槽内沥青混凝土及填料，凿毛槽口内混凝土表面。这一系列工序非常重要，它将影响混凝土的浇筑质量。
3、在安装伸缩缝/C型伸缩缝/型钢伸缩缝时,下缝前应认真检查槽内预埋钢筋，若发现裂缝或折断，位置不当或间隙过大，必须采取补救措施。要沿缝方向每米范围内至少有1根预埋钢筋与毛勒伸缩缝的锚环牢固焊接。应该认真检查XF型桥梁伸缩缝质量，若发现变形或两钢梁间距不一致时，应进行修整。必要时，还应根据安装时的环境温度调整毛勒伸缩缝的钢梁间距。应将XF型桥梁伸缩装置缓缓放入槽内，使缝中心线与实际预留缝中心线相重合，偏差不得超过10mm，同时使钢边梁内边保持垂直。XF型桥梁伸缩缝位后，应根据纵、横坡和标高调整其钢梁顶面比相邻沥青混凝土路面低1～2mm，不得超出路面标高。
4、在焊接先点焊部分预埋钢筋和锚环钢筋，临时固定其位置。经检查符合质量要求后方可将锚环钢筋与预埋钢筋焊牢，之后，即可拆除伸缩缝/C型伸缩缝/型钢伸缩缝的装配夹具。
5、对于立模、浇混凝土立模应注意模板密封，切忌水泥浆漏入支撑箱，影响支承部件和控制系统的正常工作。浇筑混凝土之前，在锚环内应插入一定数量纵向钢筋；在钢边梁水平肢上加铺一层钢筋网；在支撑箱底板上设置双层防震钢网。应采用低收缩、快硬、早强混凝土，其标号不得低于上部结构混凝土标号。特别注意锚板、锚环及横梁支撑箱下面的混凝土密实。在混凝土养护期内，禁止一切车辆通行。
