一、概述

卫生陶瓷耐荷重试验机（以下简称试验机）采用压缩空气驱动气缸活塞为试样加载，以检测试样的耐荷重性。本设备按照Q/JYY054-2006《CHJ型卫生陶瓷耐荷重试验机》制造，符合GB6952—2005《卫生陶瓷》中对试验设备的要求，本机具有操作简便、加载平稳、测量精度高、自动化程度高等优点，是各种卫生陶瓷产品进行耐荷重性试验的理想设备。

二、主要技术参数

1.试验力：4000N

2.工作压力：0～0.70Mpa可调

3.气缸直径：100mm

4.电源：AC 50Hz 220V±10%

5.外形尺寸（长×宽×高）：850×1350×1600(mm)

三、结构简述

试验机是由主机及电器箱 (不与主机安装在一起)两部分所组成。

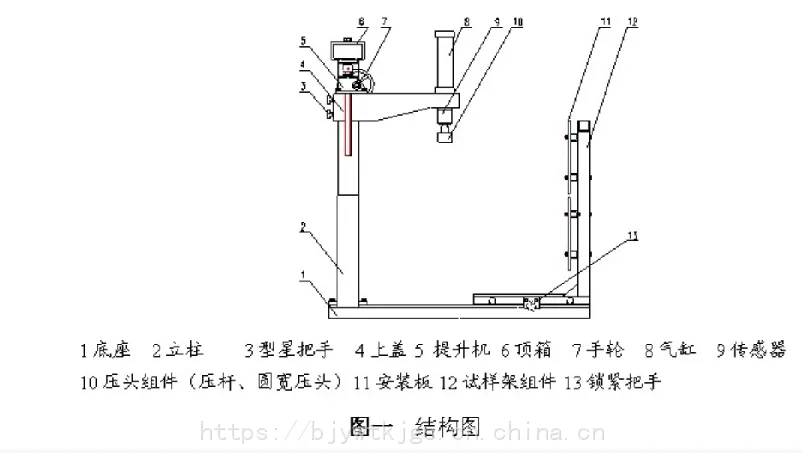

主机结构（如图一）所示，电器箱部分由气动元件及电器元件组成。箱体的外部留有电器的快速接头及气动接头。

试验时拉出试样架，按照被测试样的联接方式，调整试样架上的安装板，将试样固定好，并转动手轮升降上盖，使压头处于要求位置，然后推进试样架组件，并拧紧锁紧把手；接通电源，对压力表清零，待压力表显示为零时，按一下加载按钮，试验机自动开始运行，压头组件缓慢下降，若保持按加载按钮，压头组件将快速下降；当压头接触上被测面并达到设定的试验力值后，试验机开始自动计时，负荷保持试验所需的时间后，压头自动回位，设备处于待机状态等候下一次试验。在试验过程中观察并记录有无变形或可见结构的破损，试验机有两个防护档板用来防止试验碎片伤人；按下回位按钮随时可以终止试验，压头将自动回到初始位置。试验结束后关闭电源，拆下试样以保护设备。

四、工作原理：

本试验机采用气动方式给试样提供确定的载荷。不同试样所需的试验负荷可以通过数显压力表设定。

按下电源开关后，压缩空气经气动三联件1三位五通电磁换向阀2的下腔进气口打开，气缸下腔进气（其中节流阀4事先调整好）；待数显表归零后，按下加载按钮，电磁阀7打开，保持按加载按钮,电磁阀7与三位五通电磁换向阀2的上腔进气口同时工作，气缸上腔进气，气缸活塞快速下行，气缸上腔压力由节流阀3、6同时调节；当压头接触上被测面后，试样所受到的负荷由传感器传送到电控箱，达到设定的试验力值后，电磁阀7断电，系统处于保压状态，试验机开始自动计时，负荷保持实验所需时间后，电磁阀上腔放气口打开，电磁阀下腔进气口得电，上腔放气、下腔进气，压头自动回位。

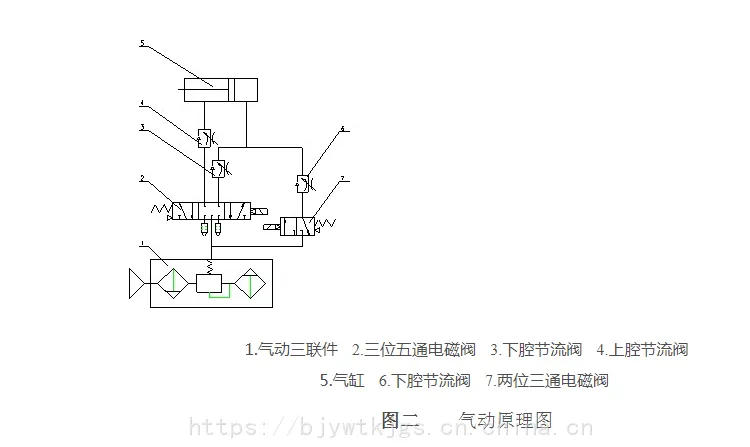

其原理如图二所示。

在试验过程中如果试样破裂或出现意外情况，按下回位按钮可以终止试验。

五、安装及调试

1． 安装

（1）试验机拆箱后，先检查各管接头及各处的联接螺钉是否松动。然后将试验机置于稳固、水平的地面上，并按需要摆放防护档板。

(1) 将试验机可靠接地

用截面积不小于1.5mm2的铜导线将试验机可靠的接地。

(2) 接通电源、气源

首先松开电器箱后盖板和电器面板的螺丝，查看是否有接线头脱落。检查完后，重新装好电器箱，将电源线的一端与电控箱后面板电源插座相连，另一端接50Hz、220V交流电源、并检查传感器线路是否连接好。(可根据航空插头内的空数进行连接)

接通气源（无集中气源时，可选用排气量为0.03～0.1m3/min、压力为0.9MPa的空气压缩机，如：Z—0.03/9型或Z—0.05/9型等）。

2． 系统压力的调定

接通气源后（采用空压机时，将其上的限压阀调至0.8～0.9MPa），观察气动三联件上压力表所显示的压力数值

3． 系统力值的校准

试验用检测力值的范围300N~4000N，不同的试样需要不同的检测力值，力值可依据气压换算出来；校对时将气缸调节到与工作平台垂直的位置，标准测力计放在工作平台上，气缸的正下方对准中心，这时气压调小，手动加气使气缸活塞下行与测力计接触，缓慢加载记录测力计的显示力值，对比力值与气压的对应关系，从而调节压力使之达到试验用检测力值。
