一、工作原理

传感器迎液面受到的压力公式为. P= ρgh + Po式中：

P ：液位计迎液面所受压强（为方便理解，以下统称压力）

ρ ：被测液体密度

g ：重力加速度（调试时按照9.8015)

Po：液面上大气压

h：传感器投入液体的深度

当传感器投入到被测液体中某一深度时，被测介质的压力引入到传感器的正压腔， 通过线缆导气管将液面上的大气压Po与传感器的负压腔相连，以抵消传感器正面的Po，使传感器测得压力为：ρgh，显然，通过测取压力P，可以得到液位深度。

二、产品特点

·      采用进口扩散硅压力敏感元件和***的膜片隔离技术

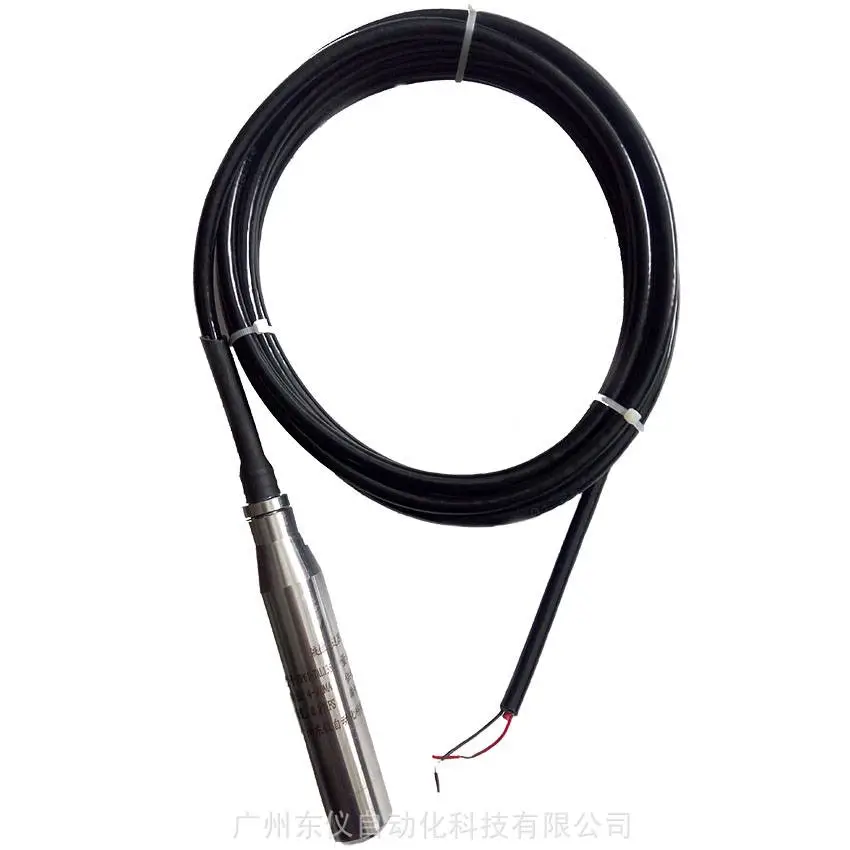

·      电缆连接，直接投入现场，安装简便

·      放大电路采用进口美国BB集成芯片，宽电压供电

·      防堵塞、防结垢

·      防雷击、截频干扰设计、抗干扰能力强

·      接线反向和过压保护、限流保护

·      稳定性好、晌应速度快

三、产品用途

广泛适用于水箱、水池、河流的水位、环保、水利、变频供水、工业过程控制、化工等领域的液位测量控制。

四、技术参数

·      测量介质：水

·      压力类型：表压

·      整体材质：芯体. 316不锈钢 外壳：304不锈钢（316不锈钢）O型密封圈：氟橡胶

                       电缆：<1>7.2mm聚乙烯导气电缆

·      液位量程： 0-1…350mHO （中间任选）

·      输出信号： 4～20mA、0～5VDC、0～10VDC、 1～5VDC、RS485

·      供电电压：9-36VDC

·      精度等级：0.1%FS、0.25%FS

·      介质温度：-40～60℃

·      环境温度：-40～ 85℃

·      过载能力：200%FS

·      响应频率：≤500Hz

·      稳定性能：±0.1% FS/年

·      温度漂移：±0.01%FS/℃

·      防护等级：IP68

·      功率：电流型≤（Us*0.02)W电压型≤（Us*0.008)W

                       数字型≤（Us*0.015)W {Us＝供电电压｝

·      负载特性：电流型负载≤ ( Us-7) /0.02 ( Us＝供电电压）｝Ω

                       电压型负载≥100KΩ
