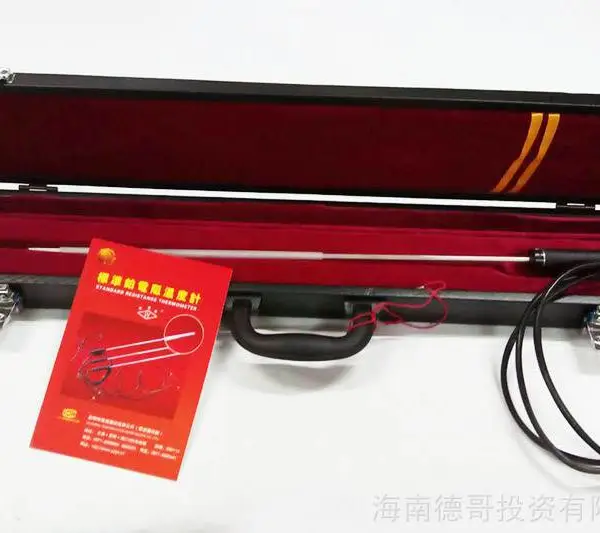

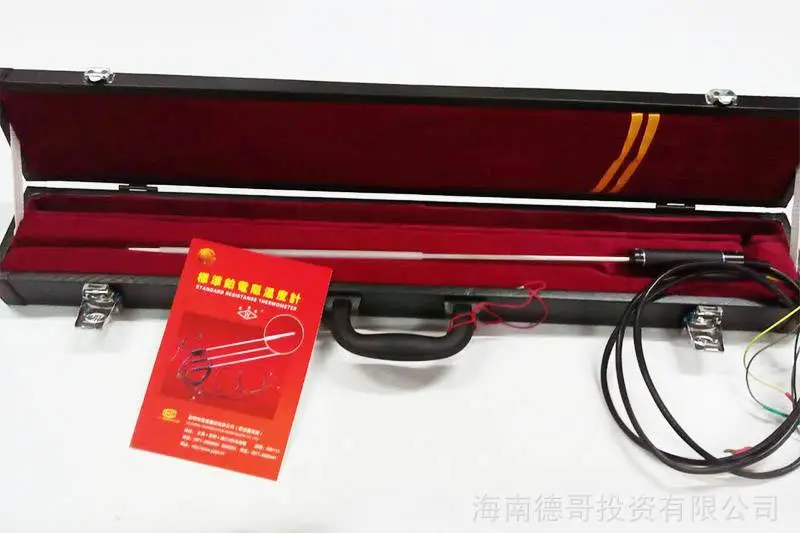

WZPB-2 标准铂电阻温度计

【简单介绍】

标准铂电阻温度计是传递13.8033k～960.78℃范围国际温标的插补仪器，在检定各种标准温度计和精密温度计量仪器时作用于标准使用，在上述温区也可直接用于高标准测量。

【详细说明】

一、概述
    标准铂电阻温度计是传递13.8033K-961.8℃范围国际温标的补插仪器，在检定各种标准温度计和精密温计量仪器时作为标准使用，在上述温区，也可直接用于高准确度的温度测量。
    标准铂电阻温度计是根据金属铂的电阻随温度变化而变化的规律来测量温度的。
    按照1990年国际温标（ITS-90）的规定，在平衡氢三相点（13.8033K）到银凝固点（961.8℃）温区内，T90用铂电阻温度计来定义。它使用一组规定的定义固***和规定的参考函数以及内插温度的偏差函数来分度。
    上述这段温区又分为若干温区，由各种形式的温度计的不同结构决定它们能够正常工作在那一段分温区。

注：上述型号温度计Rtp均为25±1.0Ω，石英管外径为Φ7±0.6mm。公司还生产83.8058K-660.323℃温度范围的工作基准级铂电阻温度计。

二、使用须知
1、使用前，首先检查标准铂电阻温度计的编号与计量检定证书是否相符。
2、标准铂电阻温度计外观检查
    标准铂电阻温度计外护管为Φ7mm石英玻璃管，石英保护管表面不应有伤痕；保护管内部不得有任何碎片；温度计感温元件的支撑骨架应完整无裂；温度计手柄和温度计外护管之间应固定牢固。

3、用万用表电阻档检查温度计室温下的电阻值，以确定温度计感温元件是否出现短路或开路。
    温度计外引线下图所示。在室温下，温度计元件每一端的两根引线之间应短路（即红色与黑色引线以及黄色与绿色引线之间应该短路只有引线电阻）。
    在温度计感温元件两端的引线之间应能测得温度计在室温时的电阻。对于25Ω温度计来说，其室温电阻为28Ω左右。
4、对于有条件的用户，应定期测量标准铂电阻温度计水三相点值，并与计量部门提供的检定证书上的数值进行比较，其差值不能超过检定规程规定的要求。如果水三相点值超差，标准铂电阻温度计应该立即使用，并仔细检查并寻找原因（可参阅本说明书第六部分温度计可能出现的不正常现象及其应对措施）。
5、使用时，应按照温度计导线末端接线片上标志正确接线。接线片1红色导线，接电流头正端；接线片3黄色导线，接电流头负端；接线片2黑色导线，接电位头负端；接电流头负端；接线片4绿色导线，接电位头负端。
6、配合温度计测量温度的电测量装置应使用一级低阻电位差计和0.01级标准电阻线圈或精密测温电桥及其辅助设备。成套点测量装置的灵敏度，应***具有分辨万分之一欧姆变化的能力。
7、在使用保存、运输过程中，应力求避免标准铂电阻温度计受到剧烈的机械震动。
8、在用一等标准铂电阻温度计检定时，应按照国家计量测试研究院批准的《标准铂电阻温|度计检定规程》进行。
9、标准铂电阻温度计应严格按检定规程检定，定期进行检定。送检是带上原计量检定证书。

三、标准铂电阻温度计的测量
    作为温度标准仪器，标准铂电阻温度计必须经过计量检定才能使用。检定的目的不仅要考查被检定温度计是否符合检定规程对标准铂电阻温度计相应等级的要求，而且检定之后还将提供该温度计的参数，以便用户的使用。温度计必须按照《标准铂电阻温度计检定规程 JJG160-2007》进行周期送检。周期送检的目的不仅是为了使温度计能够继续作为标准使用，而且周期送检的另一个重要的目的是考查温度计的长期稳定性。

    标准铂电阻温度计检定过程及要求以中华人民共和国《标准铂电阻温度计检定规程 JJG160-2007》为准。
1、环境要求
    温度计使用在相对稳定的室温中，相对湿度＜80%。
2、电测仪器
    标准铂电阻温度计为四线制温度计。测量仪器可以采用各种测温电桥、数字测温仪、精密数字多用表等。只要测量仪器能够满足用户的测量不确定度的要求即可。有关标准铂电阻温度计测量设备的选择，请参考有关检定规程或其他文献资料。

3、测量时通过温度计感温元件的测量电流应为1毫安。

4、温度计浸没深度
    标准铂电阻温度计被检定过程中，或该温度计作为标准器检定其他温度计时，为了获得zui小的检定不确定度，对温度计的浸没深度有一定的要求，请参照相应的检定规程。
    实际使用过程中标准铂电阻温度计的浸没深度取决于对测量不确定度的要求。浸没深度的要求与被测量介质种类(液体或空气)、介质流动速度、测量温度、保温状况，测量孔的尺寸等很多因素有关。

5、杂散热电势
    标准铂电阻温度计的杂散热电势可以通过测量电流的换向加以消除。很多自动测温电桥具有这种功能。当使用数字多用表测量标准铂电阻温度计时，应考虑杂散热电势对测量值的影响，或对测量电流进行换向，消除杂散热电势。

6、自热效应
    通常情况下，用户不需要专门测量及消除自热效应。只有在高精度测量时，才需要测量并消除温度计的自热效应。自热效应的测量及消除请参阅标准铂电阻温度计检定规程。

7、电阻比W(t)的使用
    使用过程中，应尽量用电阻比W(t)来代替电阻值R(t)。其优点是一方面可以部分消除或减小检定部门和使用单位之间的测量仪器的系统误差，另一方面可以减小因温度计水三相点值的漂移而产生的误差。W(t)的使用方法在下一章节详细介绍。

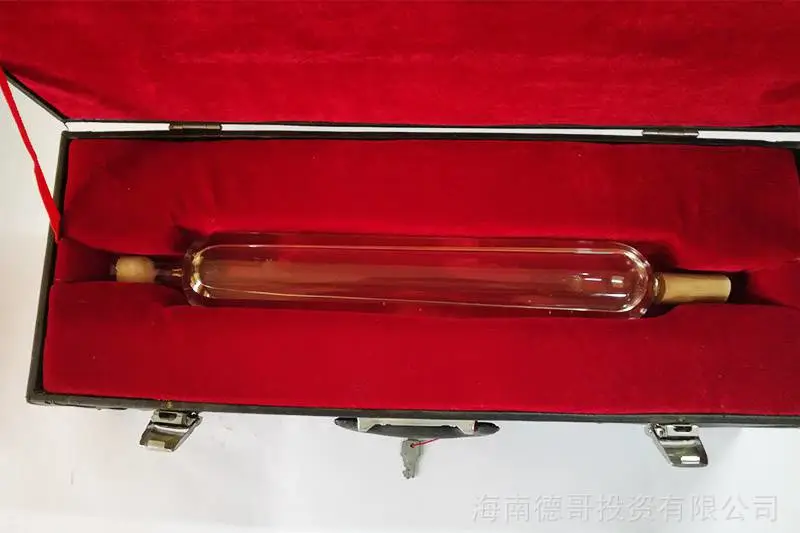

水三相点瓶

水三相点瓶

      水三相点是国际实用温标中一个极为重要的定义固***，它也是用来定义热力学温度单位-开尔文的基准点。

      水三相点是一个同时被热力学温标和国际温标定义的温度固***。热力学温度的单位，开尔文，被定义为水三相点热力学温度的1/273.16。它也是1990年国际温标（ITS-90）的定义固***。因此水三相点温度是最重要、最准确、最易于使用的温度标准。水三相点瓶以小于0.0001℃的扩展不确定度实现0.01℃温度。水三相点的正确复现，准确测量，少不了水三相点瓶，水三相点瓶也是标准铂电阻温度计准确测定的关键。拥有一个高质量的水三相点瓶是***的。

      水三相点使用一个水三相点瓶来复现。水三相点瓶中装有高纯水，其同位素成分相当于    海水。水三相点瓶用干冰冻制成三相点后，将水三相点瓶保存在碎冰和水组成的冰槽中。

      水三相点瓶尺寸：

      水三相点瓶外形尺寸：57mm×380mm

      水三相点瓶阱孔直径：Φ12mm

      水三相点瓶复现性：≤0.1mK

DFR0-2水三相点瓶保温容器就是一个能隔热的钢制杜瓦瓶即冰点槽。将冰块破碎，装满容器然后将水三相点瓶放置其中即可，使其温度略低于零度。
