江苏联源板式喂料机关键部位详细说明

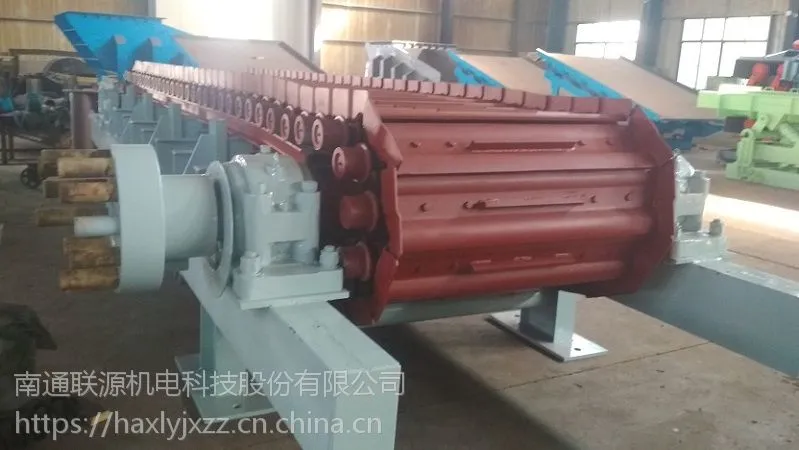

一、板式喂料机头轮：

头轮的要求有四点：

1、齿形正确

2、节距准确

3、两头轮同步性好

4、耐磨。

其中1.2.3项要求通过加工手段来***，第4项则通过选材和热处理来实现。头轮整体铸造。使维修、更换更加方便，选用一般的铸钢ZG340-640即可满足要求，通过采用中频淬火的方法达到淬硬淬深的图纸及实际使用的要求。一般要求达到HRC50-55.

链轮的加工关键是齿圈，其基本工艺路线为：整体加工→切割分片→淬火成形。齿圈毛坯经检验合格后，经过车加工，调质处理后在大型插床上用专用工装加工齿形，***齿形分度准确。为***齿形的光滑，设有一道修磨工序。为***两个链轮的同步,在加工齿圈毂轮联接孔时，采用了专用工装，并且是两个齿圈一起加工，齿圈经整体加工完毕后，切割分片（分成五片），然后齿面淬火HRC50-55，淬深层为2.5-3mm。

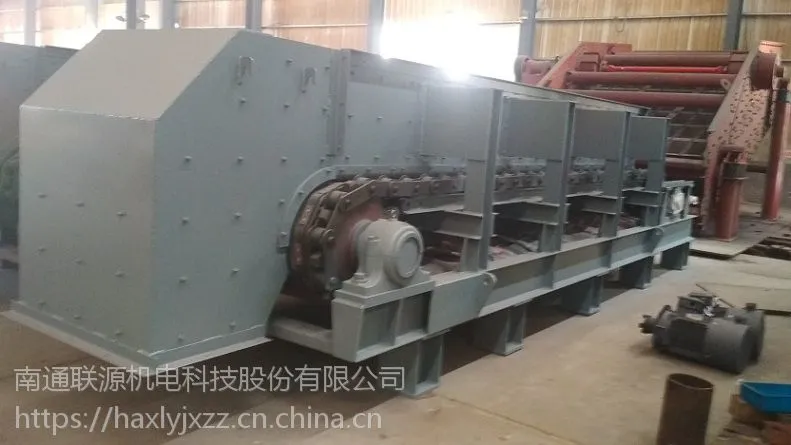

二、板式喂料机链条

由于该设备工艺设计为双链牵引，链条便成为最关键的零部件，链条的要求有四点：

1、高强度，高可靠性与高耐磨性。

2、节距准确；

3、与槽板连接的四孔位置准确；

4、每节链条长度一致。链板选用了40Mn2热锻钢，整体一次锻造成型并特别增加组装前对链条三零件，链板、销轴、套筒探伤工序。同时锰钢属于耐磨钢，可以满足耐磨的要求。销套采用***渗碳钢15CrMnTi，渗碳后淬火，既有表面硬（可达HRC58-63），也有心部强度，渗碳深度可达2㎜左右。销轴采用50Mn耐磨钢，淬火后回火，弹性、强度、耐度、耐磨性均好。另外为避免锁紧销轴脱出，在链条的设计过程中，为了防止链条在运转中发生脱销事件以至影响整机设备的使用，我们在销轴和销紧销轴的结构上作了进一步的优化设计，即销轴的一端作成一台肩，另一端在端面作成挡圈，公差维持过盈配合以解决销轴的脱落问题，而锁紧销轴一端作成一台肩，另一端采用锁紧螺母并紧，以***锁紧销轴在运转中不脱销。经过以上技术条件处理的链条，其单链破断载荷可达152吨，可以使链条到10左右以上，寿命可达6年以上。

对于链条几何尺寸的***性，实践证明：链板侧面槽毛坯面定位根本无法***两链孔节距±0.04mm的误差链板两孔平行度公差及两料槽联接孔的误差在±0.10mm以内，经过改进后，采用先行将链板大侧面铣加工，并以此作为后续工序的定位加工基准面，真正***了几何尺寸的精度。具体后续工艺有：

A、节距准确的***措施是在车床上用专用工装一次定位加工链节的两个孔，节距误差控制在±0.04mm内；

B、与槽板连接孔位置由钻孔专用工装来***，一次定位装夹，钻出所有的连接孔，孔距误差控制在±0.10mm以内。

C、链节组装配，在控制每件链节节距的前提下，优选搭配进行组装，从而***输送机两边链条的长度总长误差在±3mm以内，***双链牵引时的长度一致性。

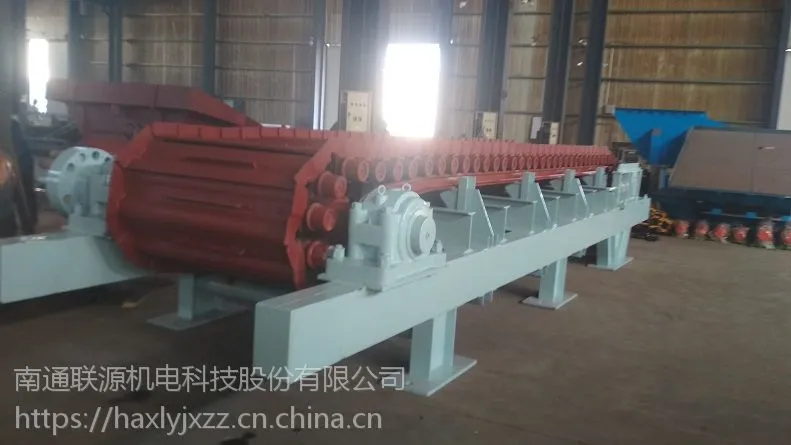

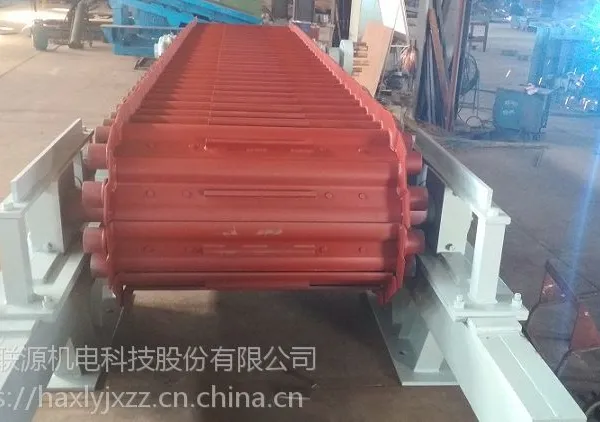

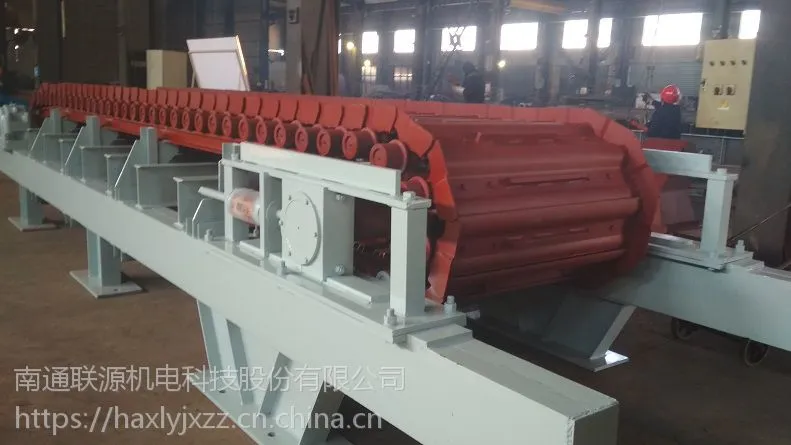

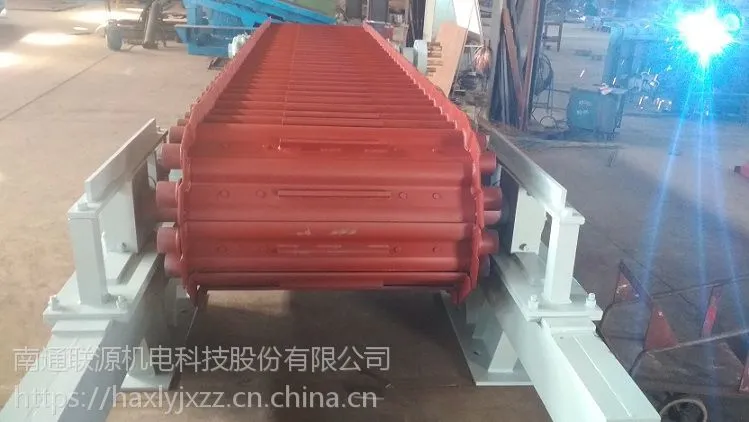

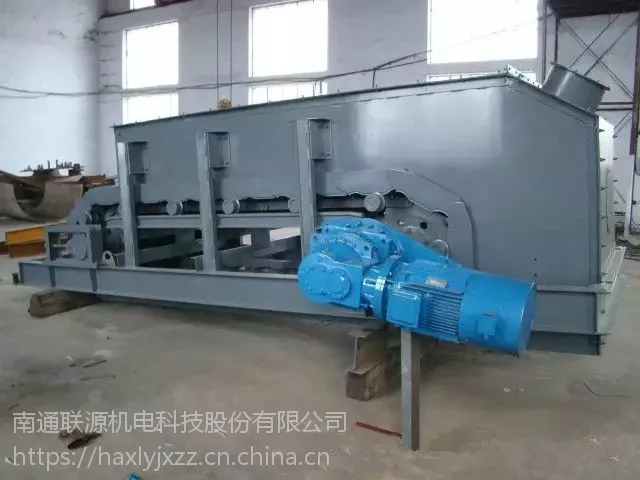

三、板式喂料机槽板

槽板的要求有三点：

1、外形几何形状及尺寸准确，

2、与滚轮轴联接的U型轴座牢固且位置准确；

3、加工过程及运输途中的变形控制。

料槽采用整体放样下料，在3000T油压机上一次模压成形，使每个槽板形状一致，并且组对及钻孔在组合模具上一次性完成，完全达到了图纸要求。另外，由于U形轴座易于歪扭变形，我们将U形改为“□”形，铣加工（与料槽）接合面后，在专用模具上一次性组装及焊接。为***达到图纸要求，避免因轴座孔相对位置精度达不到要求，造成机子跑偏，甚至脱轨，最终仍须对轴座进行镗孔加工。同时为控制料槽变形，在制造过程中，加有工艺支撑筋，在运输中采用集装箱包装方法。

四、板式喂料机张紧弹簧

弹簧的主要技术要求是两根圈形弹簧的弹性系数特征必须完全一致，***左、右两边的张紧力一致。为***这一点，由正规弹簧厂供货。

五、板式喂料机滚轮

目前滚轮普遍存在油杯加不进油，在运输、安装和运行过程中，油杯大量脱落，导致粉尘进入滚轮，致使轴承损坏，失效。滚轮表面硬度达不到要求，磨损严重，滚轮轴与轴座的联接螺栓的螺母为点焊，维护起来不方便。

针对上述问题，结合用户的意见，我们采取以下几项措施：

1、改油杯为卡口式黄油嘴；

2、滚轮轮体的最终加工工艺为中频淬火；

3、滚轮轴与轴座的联接螺栓的螺母，由普通螺母改为锁紧螺母。
